Arbori - Clasificare, forme constructive

Arbori

Arborii sunt organe de masini care sustin alte corpuri de rotatie si transmit moment de torsiune. Deci spre deosebire de osii, arborii sunt solicitati si la torsiune.

Arborii se gasesc sub cele mai diverse forme si in domeniul industriei alimentare si piscicole.

În primul rand toate masinile motoare, de orice tip ar fi acestea (motoare cu ardere interna, externa, turbine hidraulice, motoare electrice) il au ca organ principal, care suporta mase de rotatie si transmite moment de torsiune.

Apoi sunt arborii de transmisie de la utilajele si agregatele din industria conservelor de peste, din fabricile si statiile de preparare a furajelor, precum si in multe alte domenii.

Clasificare, forme constructive

Arborii se clasifica dupa mai multe criterii:

Criteriul formei constructive

a)dupa forma axei geometrice:

- arbori drepti;

- arbori cotiti.

b)dupa forma sectiunii:

- cu sectiune circulara;

- cu sectiune inelara.

Criteriul functional

a)dupa modul de rezemare:

- arbori sprijiniti pe doua reazeme(static determinati); - arbori sprijiniti pe mai multe reazeme.

b)dupa modul de solicitare:

- arbori solicitati la rasucire;

- arbori solicitati la incovoiere si rasucire.

Criteriul rigiditatii:

a) arbori rigizi, care au turatia de regim sub turatia critica;

b) arbori elastici, care au turatia de regim peste turatia critica.

Criteriul pozitiei de montaj si de lucru:

a) arbori cu axa orizontala;

b) arbori cu axa verticala;

c) arbori cu axa inclinata.

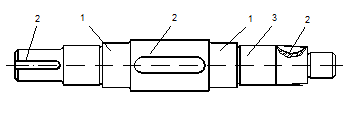

În figura 5.1 sunt prezentati: un arbore drept (a) de forma generala in trepte si un arbore cotit cu un singur cot (b).

Partile componente sunt aceleasi ca si in cazul osiilor si anume: partile de sprijin sau fusurile (1), partile de calare pe care se fixeaza celelalte organe (2) si zonele intermediare (3).
