Defineste turbina cu gaze navala

(Motoare si masini navale de propulsie, M. Toader, cap.18)

Turbina este un motor care transforma  energia potentiala a unui fluid (agentul motor) in energie mecanica utila (de rotatie).

Turbinele cu gaze la fel ca si cele cu abur nu realizeaza decat o singura faza a ciclului si anume destinderea agentului termic prin care caldura este transformata in lucru mecanic.

Clasifica turbinele cu gaze

(Motoare si masini navale de propulsie, M. Toader, cap.18)

Clasificarea instalatiilor de turbine cu gaze, se poate face dupa cateva categorii de baza :

-dupa tipul combustibilului folosit :

- instalatii cu combustibil clasic ( lichid, gaz sau solid);

- instalatii cu reactor nuclear;

- dupa modul de realizare a ciclului :

- cu ciclu inchis;

- cu ciclu deschis;

- dupa numarul treptelor de comprimare:

- cu o treapta;

- cu doua trepte;

- cu trei trepte si racire intermediara intre trepte;

-dupa modul cum decurge arderea in camerele de ardere:

- ardere la presiune constanta (p=cst.);

- ardere la volum constant (V=cst.);

-dupa modul de generare a gazelor:

- instalatii clasice cu camera de ardere si compresor ;

- instalatii cu generatoare de gaze cu pistoane libere (GGPL);

- dupa modul cum se produce destinderea in turbinele cu gaze :

- cu actiune;

- cu reactiune;

- cu trepte de viteze;

- mixte;

- dupa modul de utilizare a gazelor ce ies din turbine:

- fara recuperare a caldurii;

- cu recuperare a caldurii;

Cunoaste schema constructiva generala pentru o turbina cu gaze.

(Motoare si masini navale de propulsie, M. Toader, cap.18)

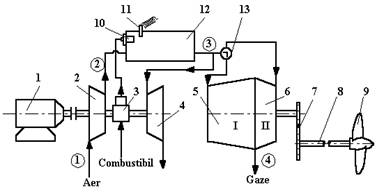

Figura 1.

Identifica elementele componente de pe schema unei turbine cu gaze.

(Motoare si masini navale de propulsie, M. Toader, cap.18)

1- motor electric de pornire ,

2- compresor de aer,

3- pompa de injectie pentru combustibil,

4- turbina cu gaze pentru antrenarea compresorului,

5- turbina cu gaze pentru mars inainte,

6-turbina cu gaze pentru mars inapoi,

7-reductor de turatie,

8- linia axiala ,

9- elice pentru propulsie cu pas fix,

10- injectorul de combustibil,

11- bujia pentru aprinderea combustibilului,

12- camera de ardere la presiune constanta,

13- inversor de mars.
