Modelul geofizic al zacamintelor

Modelul geofizic al zacamintelor

INTRODUCERE

Zacamantul de hidrocarburi fluide este un sistem fizico-chimic alcatuit dintr-un mediu solid poros-permeabil si un mediu fluid format din sistemele de hidrocarburi si apele de zacamant.

In general, zacamintele de hidrocarburi fluide sunt alcatuite din doua zone distincte: o zona saturata cu hidrocarburi, numita zona productiva, si o zona saturata 100% cu apa - acviferul adiacent, care poate lipsi in anumite cazuri.

Harta structurala(cu izobate) a zacamantului

Harta structurala este locul geometric al intersectiei dintre plane paralele echidistante si o suprafata reper.

Harta cu izobate se realizeaza cu metoda triadelor. Datele necesare se prelucreaza pe baza diagrafiilor sondelor.

Se intocmeste urmatorul tabel:

Tabelul 4

Sonda 605:

Sonda 679:

Sonda 641:

Sonda 676:

Unde:

cotele in acoperis absolute masurate pe diagrafii;

cotele in culcus absolute, masurate pe diafrafii

cotele in acoperis izobatice

cotele in culcus izobatice;

E - elevatiile;

Pentru a realiza harta structurala avem nevoie de a construi doua sectiuni geologice.

Utilizand datele tabelului 4 construim sectiunile:

- I - I (prin sondele 605-641), Anexa 1;

- II - II (prin sondele 679-676), Anexa 2;

- A - A (prin sondele 641-676), Anexa 3;

- B - B (prin sondele 605-679), Anexa 4.

Calculul grosimilor efective saturate cu titei

Grosimile efective saturate cu titei se determina cu metoda Pavel - Lazar, astfel: pe diagrafiile sondelor se imparte stratul traversat in mai multe strate care se boteaza ( a, b, c, etc. ). Se citesc grosimile acestor strate de pe curba de potential ( P.S. ), precum si de pe cea de rezistivitate si se face o medie intre ele. La sfarsit se aduna aceste grosimi determinandu-se grosimea efectiva saturata cu titei.

Aceste grosimi efective vor fi folosite in continuare, iar ele se trec pe sectiuni pentru ca mai tarziu sa putem calcula volumul brut al zacamantului.

Sonda 641	hef P.S	hef	ef(m)
a
b
c
		∑hef=

Dupa determinarea grosimilor efective se reprezinta valorile pe sectiunile geologice.

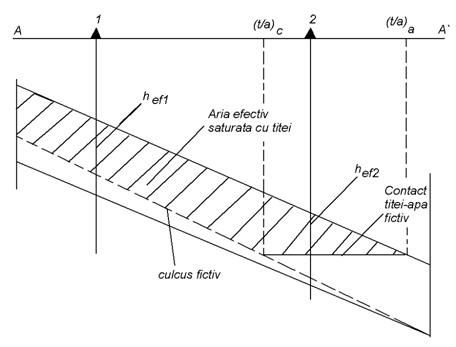

Se vor trasa culcusul fictiv si contactul fictiv apa- titei ca in figura 1. Se calculeaza aria zonei efectiv saturata cu titei (zona hasurata) pentru sectiunile A-A`, B-B`, C-C`, cat si in faliile F1 si F3.

Se

traseaza limita titei -apa la adancimea H_t/a 1510m.

Fixarea limitei initiale a contactului titei - apa

Limita hidrocarburi/apa se determina tot din diagrafii, pe baza curbelor de rezistivitate.

Aceasta limita hidrocarburi/apa prezinta doua contacte cu stratul productiv: un contact pe acoperis si un contact pe culcus. Proiectia acestor doua contacte pe harta cu izobate prezinta, la randul ei doua contururi: un contur interior (pe culcus) si unul exterior (pe acoperis). Intre cele doua contururi se gaseste asa numita zona de contact

Figura 1.

Intocmirea sectiunilor geologice

Sectiunile geologice sunt reprezentari in plan vertical a stratelor geologice. Cele mai adecvate sunt sectiunile transversale, deoarece ofera o imagine mult mai realista asupra inclinarii stratului decat sectiunile longitudinale. In plus acestea evidentiaza limitele hidrocarburi/apa si sau titei gaze. In cazul de fata sectiunile s-au intocmit pe baza hartii structurale.

5. Calculul volumului brut al colectorului

Se realizeaza prin insumarea produselor dintre ariile delimitate de izobate si de grosimea medie efectiva corespunzatoare .

V_b=

Scara este: 1:5000

1 cm pe harta = 50 m pe teren

Pentru calculul volumului brut a rezervorului avem nevoie de ariile calculate din sectiunile urmatoare:

- 1-2;2-3;3-(t/a)_c;(t/a)_c-(t/a)_a

Exemplu: Avem o sectiune unde trebuie calculata ariaABCDformula va fi urmatoarea:

A_ABCD=A_ABC+A_ACD

Deci avem ariile a doua triunghiuri dreptunghice

Aria triunghiului dreptunghic:

a - lungimea bazei triunghiului:

h - inaltimea triunghiului dusa perpendicular pe baza.

Volumul brut reprezinta volumul total al zacamantului de hidrocarburi, delimitat in culcus si acoperis de strate impermeabile, iar lateral de faliile  F1 F3.

Calcularea volumului brut:

Volumul brut calculat a rezervorului este de:
