Situata intre achizitie si interpretare, prelucrarea datelor seismice, ca etapa de sine statatoare in rezolvarea problemei geologice, foloseste ca date de intrare seismogramele, rezultatul final al etapei de achizitie si ofera rezultatul activitatii sale - sectiunea de timp migrata - ca intrare pentru etapa de interpretare geologica.

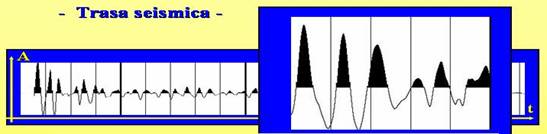

Seismogramele sunt inregistrarile de teren, datele primare care contin informatiile despre mediul geologic sub forma unui mesaj seismic, a carui descifrare porneste de la studiul trasei seismice. Aceasta reprezinta raspunsul pamantului la un impuls generat de sursa seismica, raspuns cules pe un canal seismic ( receptor singular sau o grupare de geofoni). In fluxul de prelucrare procesele folosite se pot referi la datele primare ca trase singulare sau ca ansambluri (colectii) de trase.

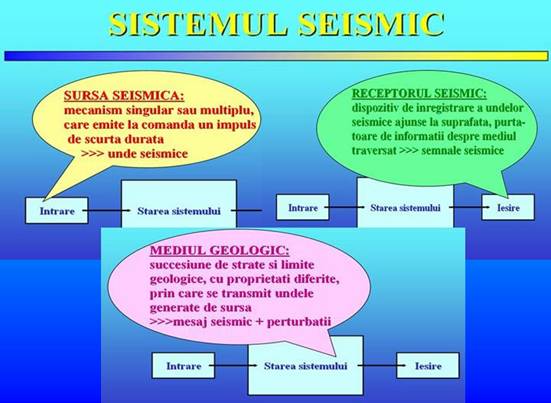

Despre trasa seismica se poate afirma ca este o functie variabila in timp s(t), inregistrata de un receptor seismic, ca raspuns al unui filtru general si complex f(t), incluzand si mediul geologic. Acest semnal s(t) este de fapt raspunsul intregului sistem seismic, sursa - mediu geologic - receptor, la un impuls unitar d(t), generat de sursa seismica.

Toate elementele care compun acest sistem seismic au un raspuns propriu la impulsul generat de sursa si contribuie astfel la descrierea filtrului f(t), privit ca rezultat al convolutiei tuturor acestor raspunsuri proprii:

- zona din apropierea sursei, care modifica forma impulsului initial prin absorbtia puternica a frecventelor inalte, determinand un raspuns propriu g_t;

- filtrul pamant, cu un raspuns e_t = f_t * f_t , datorat propagarii dus-intors a undelor seismice prin subsol;

- succesiunea de contraste acustice ale mediului geologic stratificat, cu raspunsul r_t ;

- zona superficiala din mediul de propagare, cu proprietati seismo-geologice speciale, datorate stratului de alteratie si limitei de separatie cu roca vie, care au un raspuns propriu m_t ;

- aparatura de inregistrare, care, ca orice instrument de masura, afecteaza raspunsul final cu o cantitate proprie a_t ;

- perturbatii suplimentare din mediul geologic si din mediul inconjurator, percepute ca zgomot aditiv, n_t .

Luand in consideratie toate aceste raspunsuri proprii ale elementelor ce alcatuiesc sistemul seismic, semnalul receptionat in final sufera o influenta totala rezultata din compunerea tuturor acestor "filtre" individuale:

s(t) = kd(t) * g_t * e_t * r_t * m_t * a_t + n_t

Prelucrarea datelor seismice trateaza datele de intrare si ca ansambluri de trase seismice, grupate dupa diferite criterii, cerute de modul de aplicare a anumitor procese de calcul sau de modul de prezentare a rezultatelor obtinute.

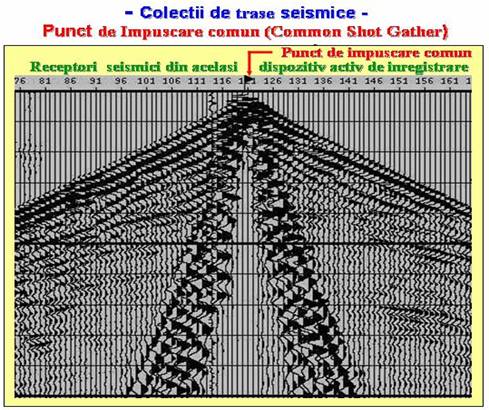

Cel mai obisnuit ansamblu de trase este seismograma, o colectie de trase cu punct de impuscare comun (common shot gather). Cuprinde toate trasele seismice inregistrate cu dispozitivul de receptie activ, de la o sursa de generare comuna - acelasi punct de impuscare. Seismograma este un ansamblu realizat in mod practic in teren, in timpul achizitiei datelor primare. Aspectul ei este determinat de parametrii utilizati in aplicarea metodei seismice, respectiv numarul de canale active ale dispozitivului de receptie, pozitia punctului de impuscare in raport cu dispozitivul de receptie, distanta intre canale.

Exista si alte tipuri de colectii de trase, care nu se realizeaza in teren ci in procesul de prelucrare automata a datelor. Odata incarcate inregistrarile primare, trasele seismice se pot grupa dupa diverse criterii, cum ar fi:

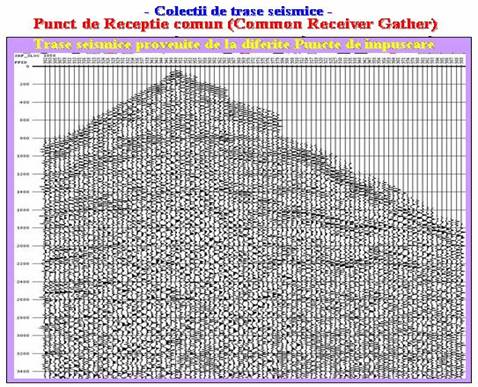

- punct de receptie comun (common receiver gather), un ansamblu ce contine trase de la mai multe puncte de impuscare, dar inregistrate la aceeasi grupare de geofoni, cu aceeasi pozitie in teren;

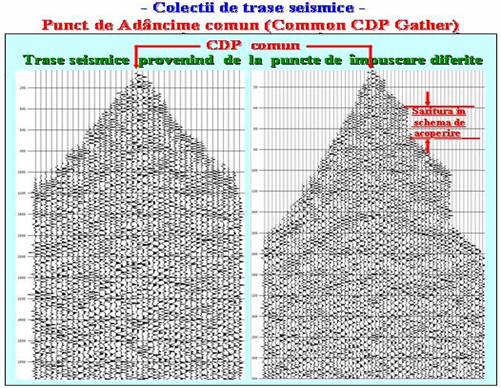

- punct de adancime comun (common CDP gather), un ansamblu de trase provenind de la diferite perechi sursa-receptor, amplasate in teren astfel incat au acelasi punct de adancime corespunzator verticalei situate la jumatatea distantei dintre sursa si receptor;

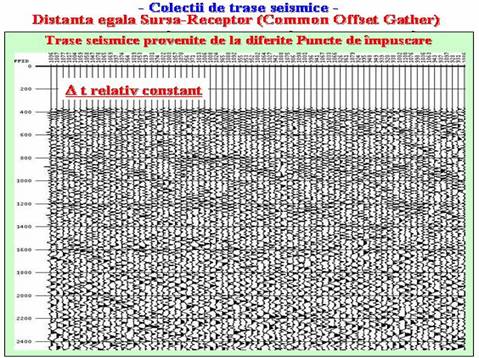

- offset-comun ( common offset gather), un ansamblu de trase provenind de la diferite surse, selectate dupa valoarea offset-ului, adica de la receptori amplasati la distanta egala fata de sursa.
