USB (Universal Serial Bus)

USB (Universal Serial Bus)

Este o interfata seriala cu rata de transfer in jur de 12 Mbiti/s. Se poate compara cu interfata seriala Firewire care este oricum mai rapida (Fig. 1.18).

Fig.1.18. Magistrala USB

In cazul unei interfete seriale, elementul be baza este un circuit UART (Universal Asynchronous Receiver/Transmitter), care preia datele de pe una din magistralele interne ale sistemului ISA sau PCI si le transforma in pachete, de obicei de 8 biti, pe care le genereaza si transmite serial. Acestor pachete li se mai pot atasa biti de control (ex. Paritate) si un bit de "Stop" (Fig. 1.19).

USB a constituit un succes. Pe aceasta magistrala pot fi conectate adaptoare pentru diverse echipamente, cum ar fi:

Tastatura;

Mouse;

Difuzoare si microfoane;

Imprimante;

Modemuri;

Scanner si camere de luat vederi;

Adaptoare corespunzatoare unor placi de achizitie sau de comanda si control a unor procese, etc..

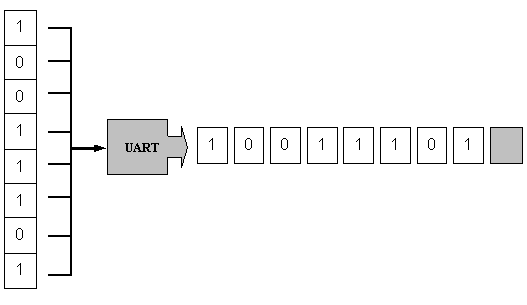

Fig. 1.19. Schema de principiu a transmisiei seriale

Pe un singur canal pot fi conectate pana la 127 de unitati ( in serie), utilizandu-se protocolul daisy chain.

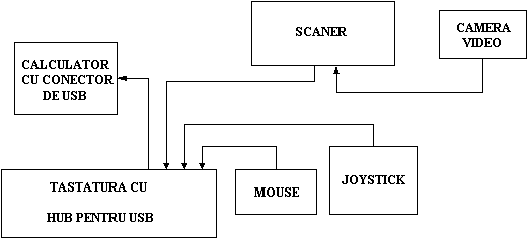

Tastatura poate avea un conector distribuitor (hub) care sa permita conectarea altor unitati. Pot fi utilizate de exemplu si distribuitoare de sine statatoare (Fig. 1.20).

Fig. 1.20. Conectarea mai multor unitati de I/O la portul USB

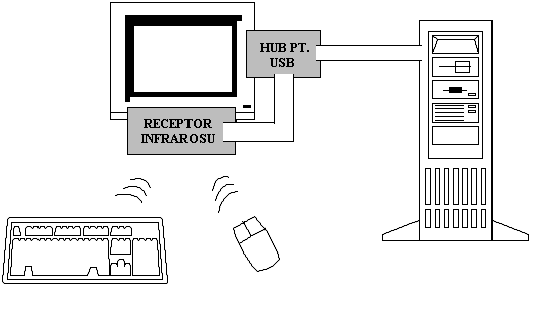

Prin intermediul magistralei USB se pot interfata si sisteme fara fir (Fig. 1.21).

Fig. 1.21. Cuplarea fara fir a unitatilor I/O la portul USB
