Structura SAD pentru cazul existentei unui singur semnal analogic de intrare

Structura SAD pentru cazul existentei unui singur semnal analogic de intrare.

Schema bloc, prezentata in fig.5.1, contine urmatoarele blocuri componente:

blocul elementelor de tratare primara a semnalului analogic de intrare care, de regula are 3 functii:

a)       filtrarea semnalului de intrare, prin care se limiteaza superior spectrul acestuia, in corelatie cu perioada de esantionare Te;

b)       atenuarea semnalului, care se realizeaza prin divizoare rezistive;

c)       conversia curent-tensiune, atunci cand este necesara.

amplificatorul cu castig programabil, care permite marirea gamei dinamice de intrare. castigul este definit prin raportul dintre valorile maxima Ui_max si minima Ui_min (acesta din urma fiind corelata cu sensibilitatea etajului urmator).

circuitul de esantionare si memorare - CEM;

convertorul analog-numeric - CAN.

Semnalul de iesire din SAD este reprezentat de cuvantul binar de n biti, b1,b2.bn. Semnalele vehiculate intre SAD si unitatea centrala vor fi prezentate detaliat ulterior.

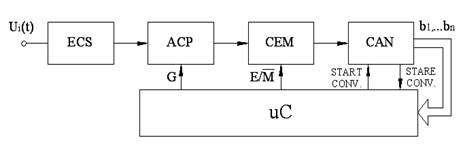

fig. 5.1. Schema unui SAD pentru un singur semnal analogic.
