Structuri pentru cazul existentei mai multor semnale analogice de intrare

Structuri pentru cazul existentei mai multor semnale analogice de intrare.

In acest caz este necesara utilizarea unui multiplexor, care poate fi conectat in structura SAD in diferite pozitii in fluxul de prelucrare a semnalelor. Astfel, se identifica urmatoarele variante:

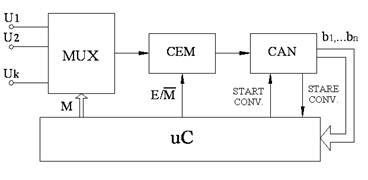

a) cu multiplexarea semnalelor analogice de intrare (fig.5.2). acesta este cel mai des folosit, deoarece conduce la un numar minim de circuite relativ scumpe (CAN, CEM). Semnalele de intrare se conecteza succesiv la intrarea lantului de conversie A/N, prin multiplexare in timp (de catre multiplexorul MUX). Evolutia in timp a semnalelor este prezentata in fig.5.3. Se considera ca inaintea declansarii procesului de achizitie, MUX este comandat de semnalul M pentru conectarea semnalului U₁ la intrarea in CEM, aflat in starea de esantionare. Declansarea procesului de achizitie se realizeaza la

fig. 5.3. Semnalele in SAD cu intrari multiple

momentul t₁ prin frontul cazator al semnalului , care comanda trecerea in stare de memorare a CEM. conversia analog numerica a esantionului prelevat din U₁ este declansata la t₂ de frontul crescator al semnalului START CONV. De asemenea, la momentul t₂ se comuta semnalul M de comanda al MUX pentru conectarea semnalului u₂ la intrarea CEM.

sfarsitul conversiei numerice a esantionului prelevat din semnalul u₁ corespunde lui t₃, dat de frontul cazator al semnalului STARE CONV, rezultand t₃-t₂ = T_c (unde T_c este timpul de conversie).

Comanda de prelevare a unui esantion din semnalul u₂ este data la t₄ prin frontul ridicator al lui astfel incat t -t₃ = t_ac, unde t_ac este timpul de achizitie al CEM. la momentul t₅ se comanda declansarea conversiei analog numerice corespunzatoare esantionului prelevat din U₂.

In intervalul t₃-t₅ la iesirile b₀b_n-1 ale CAN este incarcat rezultatul conversiei numerice a esantionului prelevat din U₁ care este preluat corespunzator de µC. rezultatul conversiei corespunzatoare esantionului prelevat din u₁ este disponibil incepand de la t₆. intervalul de timp corespunzator achizitiei a cate unui esantion din cele k semnale de intrare se numeste perioada de achizitie T_ac=k·(t₄-t₁).

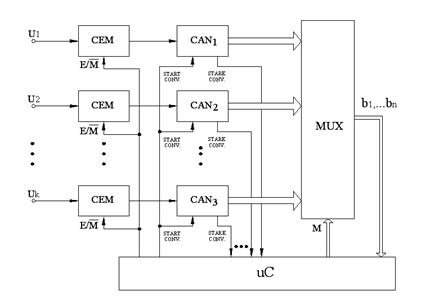

fig. 5.4. SAD cu iesirile multiplexate.
