Instructiuni de instalare si folosire a Programului "Loko"

Instructiuni de instalare si folosire a Programului "Loko"

1. GENERERALITATI

1.1. Programul consta in achizitionarea masuratorilor care se fac cu instalatia de determinare a sarcinilor pe roti la locomotive.

1.2. Monitorizeaza echilibrarea sarcinilor pe roti la locomotive prin afisarea masuratorilor pe ecranul unui monitor conectat la un calculator.

1.3. Elaboreaza o fisa a masuratorilor care poate fi scoasa la imprimanta.

2. INSTALAREA PROGRAMULUI

2.1. Inainte de instalare rezolutia monitorului trebuie sa fie setata cel putin 1024/768 pixeli, in caz contrar imaginea ce va apare nu se mai incadreaza pe ecranul monitorului.

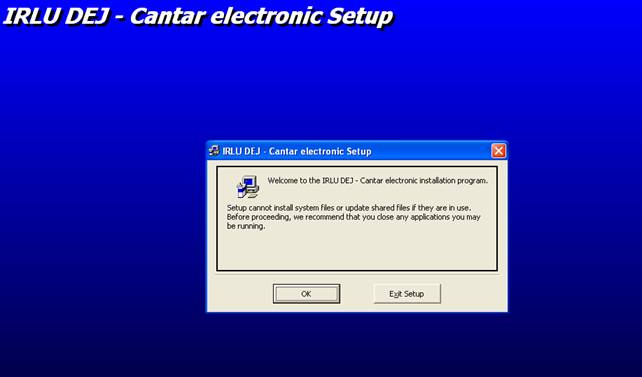

2.2. Dupa ce ati dat CLICK pe SETUP din folderul LOKO apare imaginea de mai jos si urmati pasii indicati:

- Click OK

Daca nu schimbati destinatia de instalare a programului dati Click pe

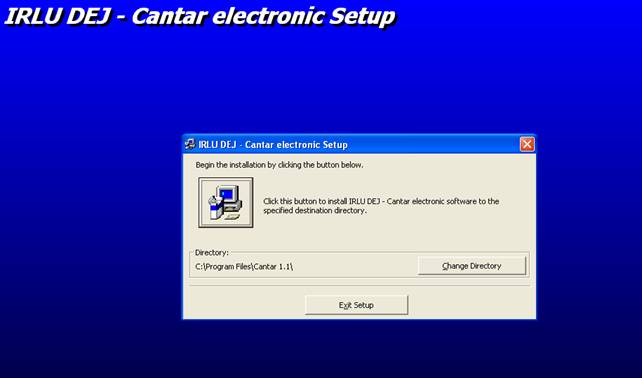

ICONITA pt. inceperea instalarii.

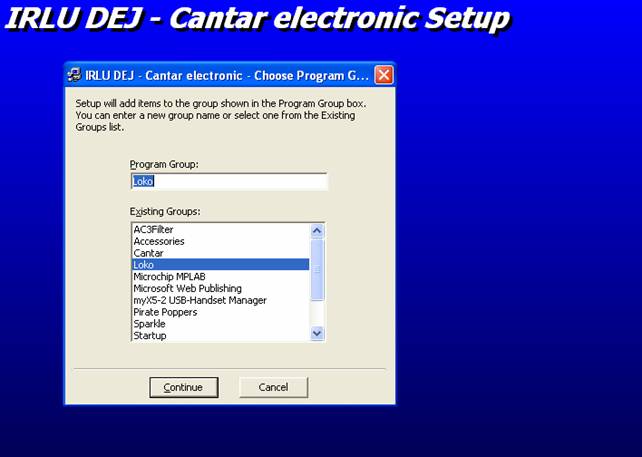

Click pe butonul Continue

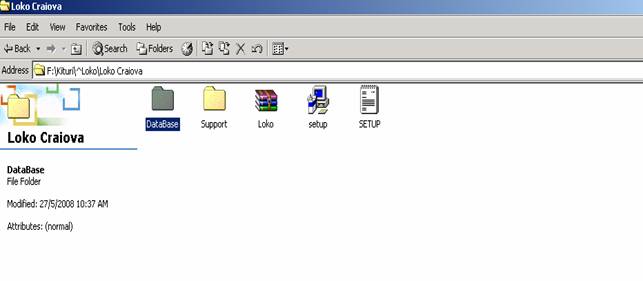

Dupa ce programul s-a instalat cu succes, selectati folderul DataBase

din KITUL de instalare si il deschideti.

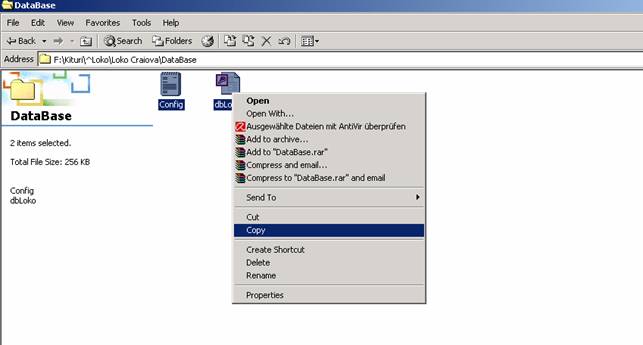

- Selectati cele doua fisiere si dati Copy

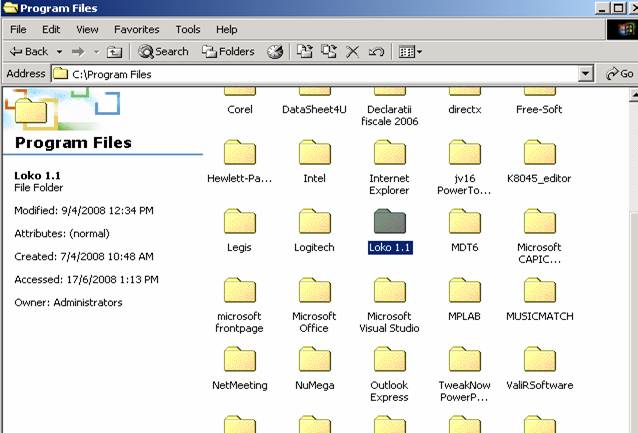

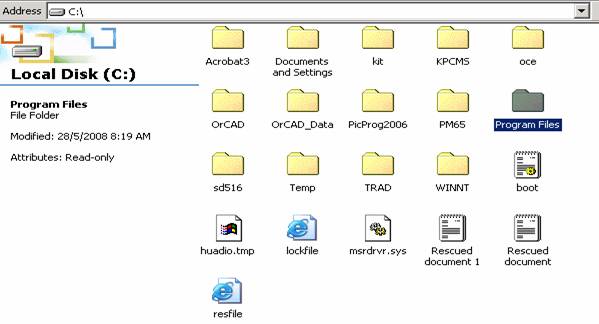

- Dupa ce selectati Program Files din C:

- Selectati folderul Loko 1.1 si il deschideti, dupa care dati Paste

- Inainte de lansarea programului cele doua fisiere trebuie sa nu fie Read-only pentru Window-98 sau Window-2000 (vezi propietati si debifati casuta Read-only)

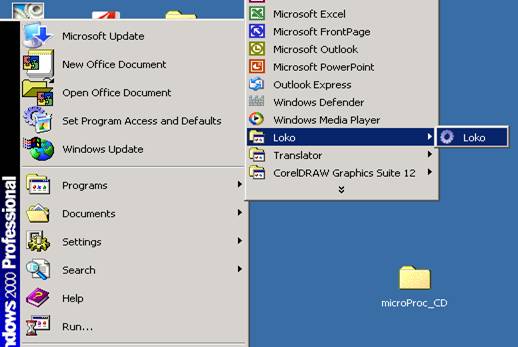

Pentru rularea programului, selectati din bara de start programul Loko

ca in in figura de mai jos

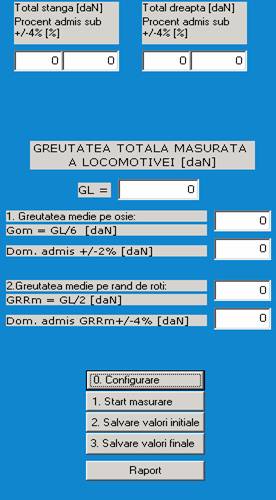

Dupa lansarea programului, pe ecran apare urmatoarea fereastra:

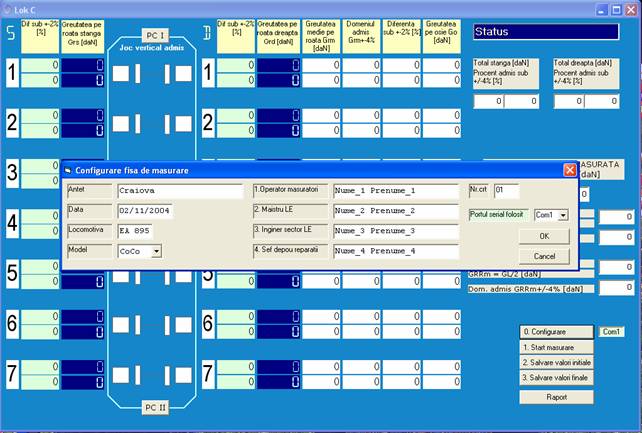

Dupa ce dati click pe Butonul Configurare apare o fereastra, ca in figura de mai jos, unde se pot introduce in casutele albe date ce vor fi inscrise in fisa de masuratori.

In casuta Model se selecteaza tipul de masina CO-CO sau BO-BO

In casuta Nr.crt scrieti numarul Fisei de Masuratori elaborata in urma operatiei de echilibrare a locomotivei.

Mai exista o casuta VERDE "Portul serial folosit" de unde se selecteaza numarul de COM unde va fi conectata Interfata seriala.

Dupa ce ati configurat tipul de locomotiva si ati completat toate campurile apasati pe Butonul OK.

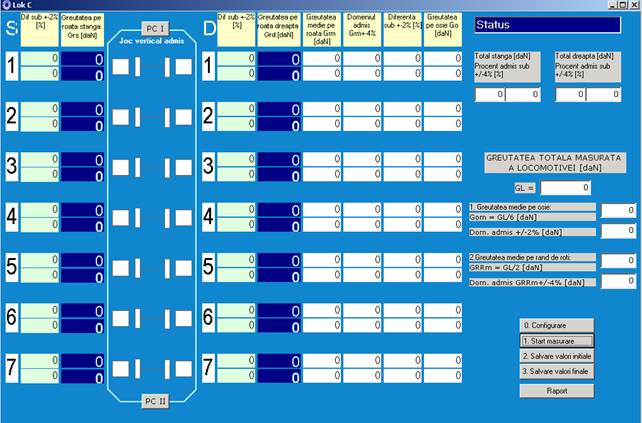

Apare fereastra de mai jos in care se vor inscrie, in mod automat, valorile citite de aparatele tesometrice ale Istalatiei de determinare a sarcinilor pe roti la locomotive, daca se indeplinesc urmatoarele conditii si se vor executa urmatorii pasi:

CONDITII:

- Interfata seriala, (o cutie cu un conector tata) trebuie sa fie conectata la conectorul " Digital Ausgang" situat pe panoul spate al Modulului N2323 (afisor care arata greutatea pe roata).

-Interfata seriala contine trei cabluri. Cele laterale se conecteaza prin conectori la modulele de comutare N2362M (panoul spate al modulului), iar cablul din centru se conecteaza la iesirea Mufa Seriala (COM) a Calculatorului.

-Comutatoarele AUTO/MANUAL si MONO/DIPOZITIV URMATOR de pe panoul fata a modulului N2362M sa fie pe pozitia AUTO respectiv DIPOZITIV URMATOR.

PASI:

- Se selecteaza Postul PC I sau PC II in concordanta cu pozitia locomotivei pe Instalatia de determinare a sarcinii pe roti la locomotive (cantar), prin simplu click pe butoanele PC I sau PC II.

- Dati click pe butonul Start masurare si in functie de punctul de masura (roata), dreapta sau stinga de la modulele N2362M, pe campurile Grd, Grs (partea superioara) va apare valoarea citita de aparatul tensometric.

- Dupa ce a baleat toate punctele de masura (roti) dati click pe butonul Oprire masurare si apoi click pe butonul Salvare valori initiale. In acest moment se inregistreaza Greutatea pe fiecare roata a locomotivei inainte de a se porni la operatia de echilibrare a locomotivei.

- Dati click pe butonul Start masurare si valorile masurate vor apare pe campurile Grd, GRs (partea de jos).

- Dupa terminarea operatiei de echilibrare a locomotivei dati click pe butonul Oprire masurare, click pe butonul Salvare valori finale si click pe butonul Raport pentru afisarea fisei de masurare (daca apare textul Aut of range Paper, setati imprimanta la rubrica Proprietati formatul paginii A4).

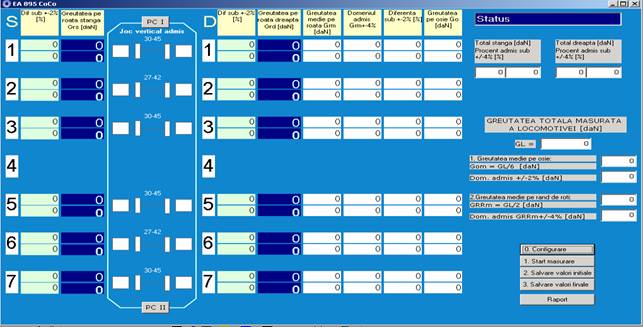

In figurile de mai jos sunt indicate explicit valorile calculate de program in functie de greutatea citita pe fiecare roata a locomotivei.

-Cimpurile Dif sub +/- 2% isi schimba culoarea de la rosu (>2%) la verde (<2%) in functie de valoarea greutatii intre roti la fiecare osie.

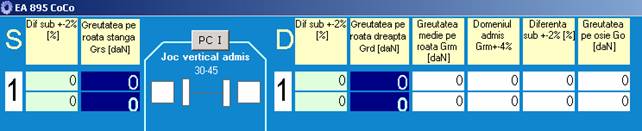

-Prin pozitionarea Prompterului pe Cimpurile galbene, se poate obseva formula dupa care s-a calculat indicatia afisata mai jos.
