Configuratii tipice WLAN

Configuratii tipice WLAN

● Retea wireless Ad-Hoc
● Retea wireless Infrastructura
● Roaming
● Bridge wireless Point-to-Point (constructie-la-constructie)
● Bridge wireless Point-to-Multipoint (constructie-la-mai multe constructii)
● Bridge wireless cu noduri de terminatie wireless

Produsele WLAN ofera o solutie rapida, eficienta si avantajoasa din punct de vedere financiar pentru accesul wireless al clientilor la retea, prin urmatoarele aplicatii si medii :

- Access de la distanta la informatiile retelei

- E-mail, transfer de fisiere si emulator de terminal

- Medii dificil de cablat

- Cladiri vechi sau de interes istoric

- Cladiri cu izolatii de azbest

- Spatii deschise largi unde cablarea este dificila de realizat

- Medii in care apar schimbari de frecvente

- Magazine, ateliere de productie sau alte organizatii care isi schimba in mod frecvent sediul sau modul de aranjare al interiorului

- Retele temporare LAN pentru proiecte speciale sau utilizare pentru o perioada scurta de timp

- Targuri, expozitii si santiere care necesita retele temporare. Magazinele, companiile aeriene si navale care necesita statii suplimentare de lucru in perioadele de varf si auditori care au nevoie de statii de lucru la sediul clientilor.

- Accesul la o baza de date pentru utilizatorii mobili

- Specialist din domeniul medical, tehnic sau comercial care au nevoie de acces roaming la o baza de date sau la alte resurse de retea.

- Utilizatori SOHO (Small Office and Home Office)

- Perfecte pentru utilizatorii care au nevoie de o retea mica, usor de instalat, care sa intre in functiune cat mai repede.

- Conectare intre constructii

1 Retea wireless Ad-Hoc

O retea LAN wireless ad hoc(Figura 1.9) este un grup de computere, fiecare echipat cu un adaptor WL11000 conectata ca o retea independenta wireless LAN.Calculatoarele dintr-o retea wireless LAN ad hoc trebuie sa fie configurate sa foloseasca acelasi canal radio.

Adaptor WL11000

Configuratiile ad-hoc wireless LAN sunt utile pentru departamente-ramuri ale companiilor sau operatii SOHO.

Figura 1.9 Retea wireless Ad-Hoc

2 Infrastructura Wireless LAN

WL11000 ofera acces statiilor wireless la o retea LAN cablata. O retea LAN care cuprinde atat elemente cablate, cat si elemente wireless, se numeste Configuratie de Infrastructura(Figura 1.10). Un grup de calculatoare utilizatoare cu WL11000 si un punct de acces formeaza un Set de Servicii de Baza (BSS). Fiecare calculator cu WL11000 dintr-un astfel de BSS poate comunica cu orice alt calculator din infrastructura cablata LAN prin punctul de acces.

O astfel de configuratie de infrastructura mareste accesibilitatea calculatoarelor echipate cu WL11000 la o retea cablata LAN, si dubleaza distanta efectiva de transmisie intre 2 calculatoare cu WL11000. Deoarece punctul de acces poate transmite date in cadrul propriului BSS, distanta efectiva de transmisie intr-o infrastructura LAN se dubleaza.

Figura 1.10 Infrastructura Wireless LAN

3 Distanta efectiva de transmisie

Folosirea unui singur identificator este esentiala intr-un BSS. Toate calculatoarele echipate cu WL11000 configurate fara optiunea de roaming intr-un BSS independent trebuie configurate cu un identificator BSS corespunzator WL11000SA folosit in BSS.
Configuratia de infrastructura Wireless LAN(Figura 1.11) este potrivita pentru acces wirelss la o baza centrala de date, sau ca o aplicatie wireless pentru utilizatorii mobili.
O configuratie point-to-point LAN este posibila cand doua puncte de acces sunt legate la o antena directionala optionala (antena directionala este un accesoriu optional). Antena directionala face ca interconectarea intre LAN si un backbone wireless intre cladiri sa fie posibila.

Figura 1.11 Configurarea Infrastructurii Wireless LAN

4 Roaming

Modul infrastructura suporta de asemenea si caracteristici roaming pentru utilizatorii mobili. Mai multe BSS pot fi configurate pentru a crea un Set de servicii extins (ESS). Reteaua continua permite utilizatorilor deplasarea libera in cadrul ESS. Toate calculatoarele echipate cu WL11000 si toate WL11000SA din cadrul unui ESS trebuie configurate cu acelasi identificator ESS si trebuie sa foloseasca acelasi canal radio,ca in Figura 1.12.

Figura 1.12 Roaming

5 Roaming in Serviciul de servicii extins (ESS)

Inainte de a activa intr-un ESS capacitatea de roaming, se recomanda alegerea unui canal radio potrivit si o locatie optima a punctului de acces. Pozitionarea corecta a punctului de acces, combinata cu un semnal radio clar, va mari mult performanta retelei.

6 Bridge Wireless Point-to-Point

Pentru a se reusi conectarea diferitelor retele LAN, exista doua tipuri de configurare a setarilor intr-un bridge wireless, numite 'Bridge Master' si 'Bridge Slave'.
Bridge-urile care servesc drept unitati root sunt conectate la infrastructura backbone primara si ar trebui sa aiba modul Network Type setat ca si 'Bridge Master'. Cele care se comporta ca Bridge-uri la distanta, atasate la backbone-ul secundar si care comunica prin radio cu unitatea root ar trebui sa aiba modul Network Type setat ca si 'Bridge Slave'(Figura1.13).
Configurarea Point-to-Point Wireless Bridges utilizeaza doua unitati Wireless Bridge pentru a crea o legatura bridge intre doua retele LAN.

Figura 1.13. Bridge Wireless Point-to-Point

7 Bridge Wireless Point-to-Multipoint

Cand se conecteaza trei sau mai multe retele LAN (de obicei aflate in cladiri diferite, conectarea facandu-se intre cladiri), fiecare cladire are nevoie de un bridge wireless.Aceasta configuratie se numeste Multipoint Wireless Bridge Configuration si un exemplu este prezentat in Figura 1.14.

Figura 1.14 Bridge Wireless Point-to-Multipoint

8 Bridge Wireless cu noduri de terminare Wireless

Un bridge wireless (Bridge Master) are capacitatea de a deservi nodurile client wireless din interiorul constructiei. Piesa client wireless poate stabili contact radio cu bridge-ul wireless (Bridge Master) si poate avea acces wireless la toate retelele LAN, statiile de lucru sau resursele de retea, atat locale cat si cele la distanta(Figura 1.15)

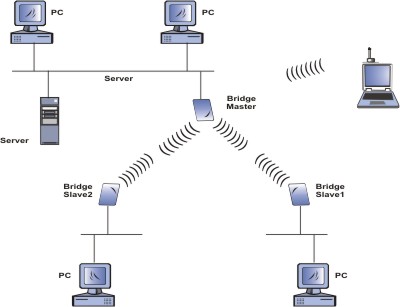

Figura 1.15 Bridge Wireless cu noduri de terminare Wireless
