MANUAL DE INSTALARE, EXPLOATARE SI INTRETINERE A GRUPURILOR TERMICE

MURALE CU ACUMULARE PE GAZ

Model BA - BA/CS

APARATURA ATESTATA IN ROMANIA DE CATRE ISCIR

30 de ani de experienta in serviciul dvs. in sectorul incalzirii.

Va multumim pentru preferinta acordata.

Toate grupurile termice ERREDUE sunt construite conform normelor U.N.I. - C.I.G. si sunt omologate in Romania de catre ISCIR. Materialele folosite printre care cuprul, alama, otelul - inox creaza un tot omogen si compact, dar mai ales functional, cu o instalare usoara si manipulare simpla. In simplitatea sa, grupul termic mural este dotat cu toate accesoriile necesare pentru a-l face o centrala termica independenta, pentru incalzire si producere de apa calda pentru servicii sanitare. Toate centralele sunt supuse la teste de verificare si sunt insotite de certificatul de garantie. Acest manual trebuie citit cu foarte mare atentie si pastrat cu grija, in dotarea cazanului.

SERIA BA   INCALZIRE-APA MENAJERA

cu camera de ardere deschisa

SERIA BA/CS  INCALZIRE - APA SANITARA

cu camera de ardere etansa

AVERTIZARI

Durata garantiei este de 12 luni de la data punerii in functiune, dar nu mai mare de 18 luni de la data vanzarii. Prima aprindere va trebui efectuata exclusiv de personal autorizat. Pentru orice interventie pe circuitul hidraulic, de gaz si pe circuitul electric in ceea ce priveste grupul termic, trebuie sa va adresati in mod exclusiv tehnicienilor autorizati si numai cu folosirea de piese originale. Grupul termic mural nu se instaleaza in medii umede, protejati-l de stropire, jeturi de apa sau alte lichide pentru a evita defecte ale aparaturii electrice si termice. Nu trebuie sa fie expus la vapori directi de la aragaz si nu asezati nici un fel de obiect pe el. Acest grup termic a fost construit pentru incalzirea locuintelor si producerea de apa calda. Societatea isi declina orice responsabilitate in cazul montajului si a exploatarii gresite a aparatului. Nu lasati aparatura sa functioneze in mod inutil cand nu este folosita, inchideti robinetul de gaz si dezactivati intrerupatorul general. De fiecare data cand exista pericolul de inghet, sunteti sfatuiti sa adaugati lichid antigel in apa instalatiei de incalzire. Societatea isi declina orica responsabilitate pentru deteriorari sau rupturi ale componentelor produse de inghet. Asigurati evacuarea in reteaua de canalizare a purjarilor cazanului, boilerului si supapelor de siguranta. Societatea isi declina orice responsabilitate pentru daunele cauzate de evacuarea fortata a apei din instalatie.

INSTALATII CU ROBINETI TERMOSTATATI.

Pentru instalatii de incalzire cu robineti termostatati este necesara instalarea unei valve de by-pass.

SUMAR:

- Date tehnice

- Instalare

- Exploatare si reglare

- Caracteristici hidraulice

- Racorduri electrice

- Scheme electrice de functionare

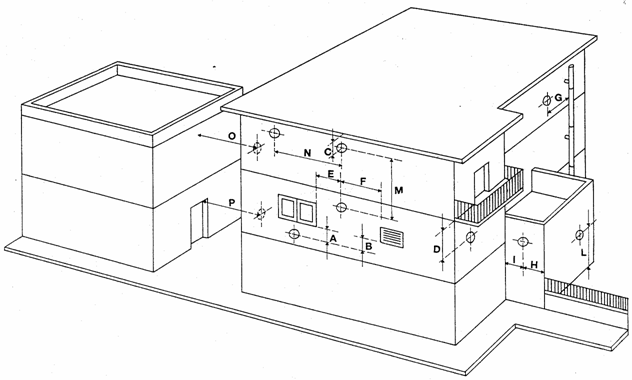

- Pozitionarea trecerilor pentru cosul de fum prin peretii exteriori ai unei cladiri

- Accesorii evacuare a gazelor arse pentru cazane murale cu camera deschisa

si murale cu camera etansa

- Intretinere si defectiuni

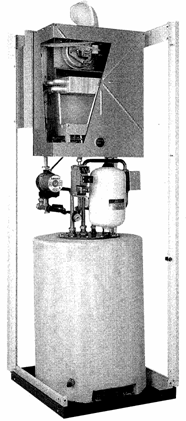

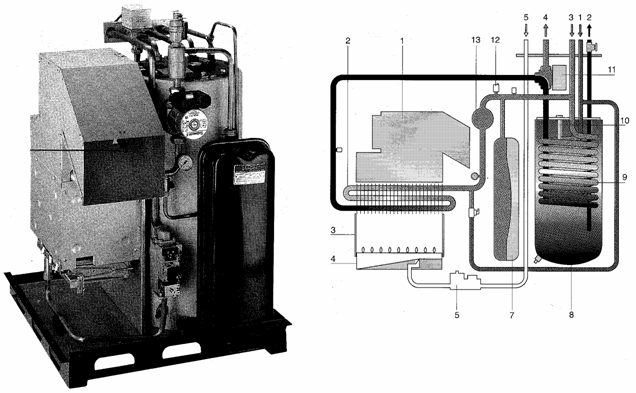

DATE TEHNICE mod. BA 24 - BA 35 Schema de functionare

LEGENDA

1. Colector gaze arse

2. Schimbator de caldura cu lamele din cupru de inalt randament

3. Camera de combustie din fibra ceramica imbracata la exterior cu tabla emailata

4. Arzator in otel-inox multigaz.

5. Vana modulanta de reglare a debitului de gaz

6. Robinet manual de incarcare a instalatiei.

7. Vas de expansiune 7,5 litri.

8. Boiler 40 litri

9. Serpentina.

10. Anod de magneziu

11. Valva de deviere cu trei cai, motorizata.

12. Ventil automat de aerisire

13. Electropompa de circulatie

14. Hidrometru presiune circuit de incalzire.

15. Robinet de golire boiler

16. Termostat de siguranta gaze arse

Mod. BA 24 Dn camin 130 Mod. BA 35 Dn camin 150

1. Intrare apa rece 1/2" 2. Iesire apa calda 1/2" 3. Retur instalatie incalzire 3/4" 4. Tur instalatie incalzire 3/4" 5. Racord gaz 1/2"

DIMENSIUNI DE GABARIT LEGENDA

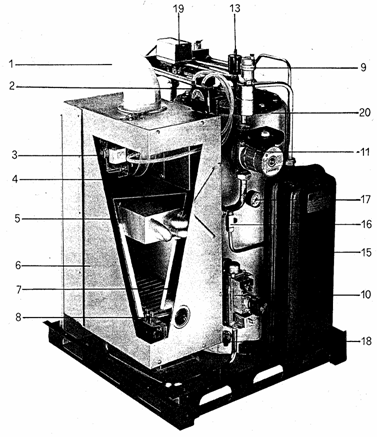

DATE TEHNICE mod. BA/CS 24

1. Cot coaxial cu flansa intrare aer de

ardere si iesire gaze arse.

2. Preostat diferential de siguranta a

ventilatorului pt. evacuare gaze arse.

3. Ventilator pt. evacuare gaze arse.

4. Colector gaze arse.

5. Schimbator de caldura cu lamele

din cupru de inalt randament.

6. Manta din tabla pt. protectia

focarului.

7. Camera de combustie din fibra

ceramica imbracata la exterior cu

tabla emailata.

8. Arzator in otel-inox multigaz.

9. Ventil automat de aerisire.

10. Vana modulanta de reglare a

debitului de gaz.

11. Electropompa de circulatie cu

trei viteze.

12. Supapa de siguranta 3 atm.

13. Presostat control presiune apa.

14. Carcasa cu instalatie electrica

incorporata izolata cu un capac

posterior, construita din ABS si

panou port-instrumente.

15. Vas de expansiune 7,5 litri.

16. Robinet manual de incarcare a

instalatiei.

17. Termohidrometru circuit de incalzire.

18. Robinet de golire.

19. Valva de aerisire cu trei cai motorizata.

20. Boiler pentru producerea de apa calda menajera.

DIMENSIUNI DE GABARIT

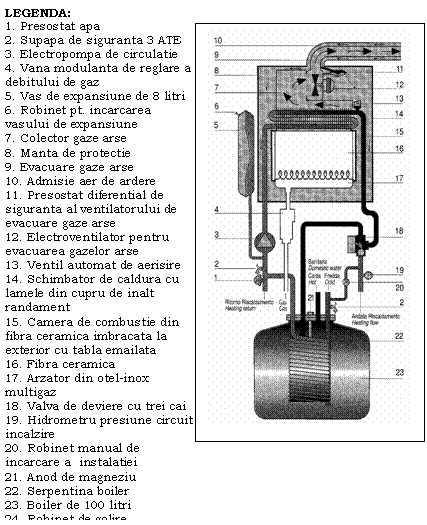

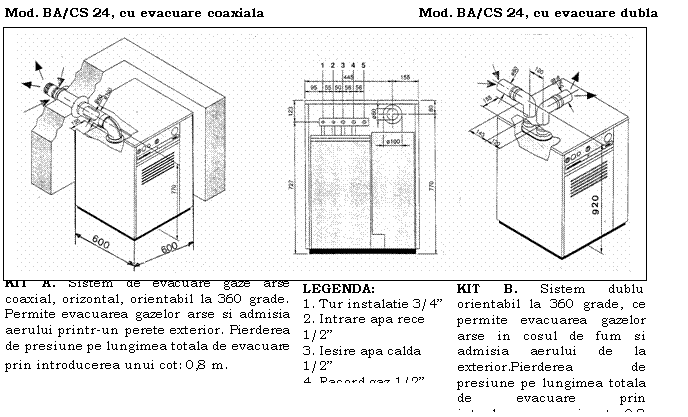

DATE TEHNICE mod. BA/CS 100 Schema de functionare

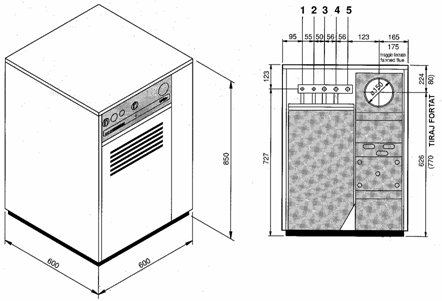

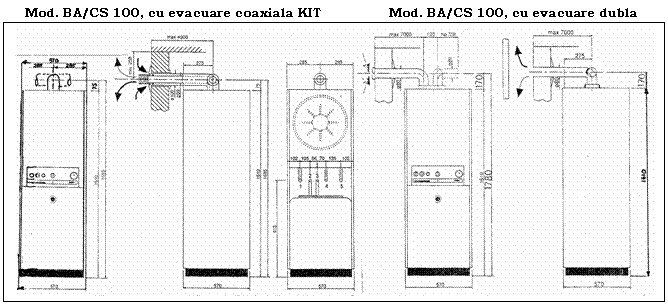

Dimensiuni de gabarit

	KIT A. Sistem de evacuare gaze arse coaxial, orizontal, orientabil la 360 grade. Permite evacuarea gazelor arse si admisia aerului printr-un perete exterior. Pierderea de presiune pe lungimea totala de evacuare prin introducerea unui cot: 0,8 m.		KIT B. Sistem dublu orientabil la 360 grade, ce permite evacuarea gazelor arse in cosul de fum si admisia aerului de la exterior.Pierderea de presiune pe lungimea totala de evacuare prin introducerea unui cot: 0,8 m.

INSTALARE

Aceste aparate trebuie sa fie instalate

de personal calificat, conform normelor

in vigoare, dispozitiilor emise de

pompieri si societatilor de distribuire

a gazului. Inainte de punerea in

functiune, este necesar sa controlati

ca aparatul sa fie legat la o instalatie

de A.C.M. si de incalzire compatibila

cu performantele sale. Camera in

care va fi instalat va trebui sa aiba

o ventilare buna prin intermediul unei

prize de aer cu o sectiune de cel putin

6 cm² pentru fiecare 1000 kcal/h cu un

minim de 100 cm².

Priza de aer va trebui sa fie pozitionata

la nivelul podelei in asa fel incat sa nu fie

blocata, si protejata cu o grila care sa nu

reduca sectiunea utila a trecerii. Este

permis ca fluxul de aer sa vina din incape-

rile invecinate atata timp cat sunt in de-

presiune fata de mediul extern si nu

sunt instalate sobe pe lemn sau ventilatoare.

In cazul montarii cazanului in exterior (pe balcoane sau terase), asigurati-va ca instalatia nu este supusa agentilor atmosferici in scopul de a evita eventuale deteriorari ale componentelor, cu consecinta anularii garantiei. In acest caz sunteti sfatuiti sa construiti o camera care sa protejeze instalatia de intemperii.

Verificati datele tehnice de pe ambalaj si de pe tablita situata pe partea interioara a matalei frontale si ca arzatorul cazanului este corespunzator pentru functionarea cu gazul disponibil in retea. Asigurati-va ca tevile si racordurile sunt perfect etanse si ca nu exista nici o scapare de gaz. Va sfatuim sa efectuati o prespalare a tevilor pentru a indeparta eventualele reziduuri care ar putea compromite buna functionare a cazanului.

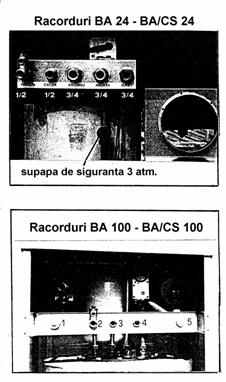

LEGENDA RACORDURILOR BA 100 - BA/CS 100

1. - TUR INSTALATIE 3/4"

2. - INTRARE APA RECE 1/2"

3. - IESIRE APA CALDA 1/2"

4. - RACORD GAZ 1/2"

5. - RETUR INSTALATIE 3/4"

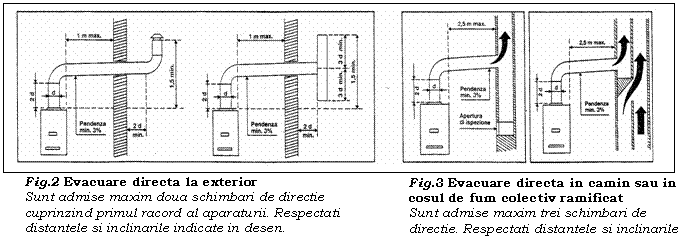

RACORDUL CONDUCTEI DE EVACUARE GAZE ARSE

Toate grupurile termice trebuie sa fie racordate la o teava pentru evacuarea gazelor arse. Aceasta teava nu trebuie sa fie niciodata inferioara diametrului tevii de iesire de la cazan si va trebui sa fie inchis in mod ermetic astfel incat sa evitati orice scapare de gaz; in instalarea sa trebuie evitate partile orizontale lungi si devierile bruste (vezi fig.2-3).

Racordati cazanul la cos cu un racord de Dn 130 pentru cazanele BA; in cazul cand cazanul este cu camera etansa (BA/CS), se racordeaza cu dublu cot de 100 x 60, si doua tevi coaxiale Dn 60 iesire gaze arse, Dn 100 intrare aer de ardere (Kit A pag. 6); sau imbinarea unui racord dublu Dn 80 (Kit B pag. 6). Dupa ce ati efectuat racordurile de evacuare gaze arse, asigurati-va ca nu sunt pierderi. Este posibil sa aveti alte tipuri de evacuari cu respectivele instructiuni de montaj care vor fi continute in manualul de instalare al fabricantului (ex: fig.20-21).

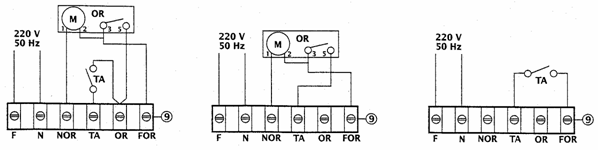

RACORDURI ELECTRICE - RESPECTATI POLARITATEA LINIEI (F) FAZA - (N) NUL

Versiune cu ceas programator si termostat de ambianta.

Versiune cu ceas programator.

Versiune cu termostat de ambianta.

Sistemul de cablaj intern al cazanului este realizat in maniera simpla si rationala cu conectori rapizi. Alimentare electrica: 220 V / 50 Hz. Racordul cazanului la reteaua electrica se efectueaza cu un cablu tripolar cu sectiunea firelor de 1 mm² care iese din partea superioara a carcasei si este racordat la reteaua electrica prin intermediul unui intrerupator instalat pe perete. Este obligatorie legarea la pamant conform normelor in vigoare. Pentru conectarea diferitelor versiuni la termostatul de ambianta si la ceasul programator este obligatorie scoaterea de sub tensiune a cazanului inainte de orice interventie la partile electrice. Societatea isi declina orice responsabilitate pentru eventualele daune provocate lucrurilor sau persoanelor in cazul nerespectarii acestor instructiuni. Scoateti partea frontala a mantalei, desurubati cele doua suruburi de pe carcasa care contine dispozitivele de comanda (vezi fig. 4, 5 si 6) si efectuati racordurile. Scoateti puntea din clemele TA si FOR ale sirului de cleme M9 pe schema RAD 005 si respectati schemele de la Fig.7. Constructorul nu poate fi considerat responsabil pentru eventualele daune datorate lipsei de impamantare a instalatiei.

PANOU PORT INSTRUMENTE PENTRU MODEL BA - FLACARA PILOT

			Legenda comenzilor: 1. Intrerupator general vara-iarna 3. Buton aprindere 4. Reglare temperatura agent termic 5. Termostat reglare temperatura apa calda sanitara 6. Ceas programator (optional) 7. Semnalizare prezenta tensiune 9. Semnalizare lipsa presiune ACS 10. Termometru electronic

Legenda comenzilor: 1. Intrerupator general vara-iarna 2. Termostat de siguranta 4. Reglare temperatura agent termic 5. Termostat reglare temperatura apa calda sanitara 6. Ceas programator (optional) 7. Semnalizare prezenta tensiune 8. Semnalizare blocare temperatura maxima 9. Semnalizare lipsa presiune ACS 10. Termometru electronic 11. Semnalizare blocare aprindere electronica

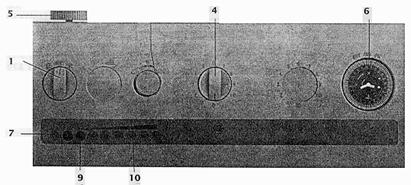

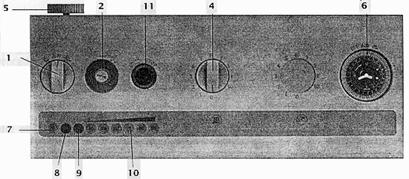

PANOU PORT INSTRUMENTE PENTRU MODELUL BA-BA/CS - APRINDERE ELECTRONICA

REGLAREA TEMPERATURII DE INCALZIRE

Reglarea temperaturii se face prin intermediul termostatului nr.4; rotind in sens antiorar se obtine o diminuare, iar in sens orar o crestere a temperaturii. Campul de reglare a temperaturii de incalzire merge de la un minim de 40 C pana la un maxim de 80 C.

REGLAREA TEMPERATURII APEI CALDE SANITARE

Reglarea temperaturii apei calde sanitare se face prin intermediul termostatului nr.5; rotind in sens antiorar se obtine o diminuare, iar in sens orar o crestere a temperaturii. Campul de reglare a temperaturii ACS merge de la un minim de 45 C pana la un maxim de 60 C. Pentru a putea ajunge la termostat, scoateti partea din fata a mantalei cazanului dupa cum se arata in fig.5 la pag.8. Pentru a evita o functionare improprie a cazanului, este interzis sa modificati pozitia limitatoarelor de minim si maxim de pe termostatul nr.5.

PRESOSTAT DIFERENTIAL PENTRU CONTROLUL VENTILATORULUI

Pentru a garanta maxima siguranta in evacuarea gazelor arse, pe cazanele murale cu camera etansa mod.BA/CS si cu tiraj fortat, se monteaza un presostat diferential care controleaza functionarea perfecta a electroventilatorului si trecerea prin cele doua conducte a aerului si a gazelor arse.

SIGURANTA COS

Cazanele cu tiraj natural mod.BA sunt prevazute cu un dispozitiv care controleaza evacuarea corecta a gazelor arse. Dispozitivul asigura o maxima siguranta in timpul funtionarii, atunci cand cosul de fum prezinta o obstructie partiala sau totala sau cand sectiunea nu este portrivita pentru evacuarea gazelor arse. Acest dispozitiv intervine, blocind admisia de gaz la arzatorului principal si la flacara-pilot, trecind grupul in regim de avarie.

REPUNEREA IN FUNCTIUNE: pentru cazanele cu flacara pilot, repetati faza de aprindere apasind butonul piezoelectric valva gaz situata pe carcasa; pentru cazanele cu aprindere electronica pozitionati intrerupatorul vara-iarna in pozitia OFF si repozitionati-l in pozitia in care se gasea. Daca intreruperile se repet, inchideti robinetul de gaz al aparatului si adresati-va exclusiv personalului autorizat. Este absolut interzis sa atingeti cu mana dispozitivul.

CARACTERISTICI HIDRAULICE

Pompa de circulatie

Pompa de circulatie nu trebuie sa functioneze

pe uscat (fara apa). Inainte de pornire,

deschideti dopul de aerisire si lasati sa iasa apa

pana cand aceasta nu mai contine bule de aer.

Inainte de a pune in functiune pompa, la fiecare

inceput de ciclu, deschideti dopul de control si

faceti sa se roteasca arborele motor pentru a

elimina evantualele blocaje provocate de

substante straine (depozite de calcar, reziduuri).

NU alimentati pompa de circulatie atunci cand

arborele motor este blocat.

Electrovalva deviatoare

Electrovalva deviatoare este dotata cu o parghie

cu comanda, care, actionata pe pozitia "manual",

permite obturatorului, situat in corpul valvei, sa

aiba o pozitie intermediara. Prin aceasta manevra

se deschid in mod simultan ambele iesiri (A si B)

si este alimentata atat instalatia de incalzire cat si

boilerul. Intretinerea electrovalvelor deviatoare se

limiteaza la controlul pierderilor de apa intre corpul

valvei si ansamblul motor. In caz de pierderi

controlati daca inelul O-RING trebuie sa fie inlocuit.

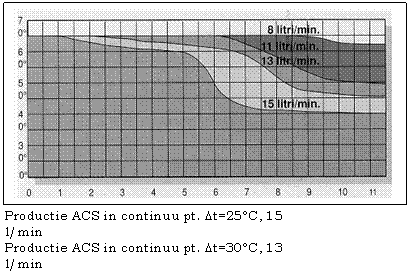

Diagrama temperaturii si a debitului boilerului

cu acumulare (temperatura de intrare = 15grd.C)

Producere apa calda sanitara

Grupurile termice din seria BA si BA/CS sunt construite conform normelor in vigoare si proiectate pentru productia de apa calda sanitara cu ajutorul unui boiler cu acumulare de 35 litri. Unul dintre avantajele acestui sistem este cantitatea notabila de apa disponibila instantaneu, datorita suprafetei mari de schimb de caldura a serpentinei din interiorul boilerului. In afara portelanului, care garanteaza o igiena corespunzatoare, este introdus in boiler si un anod de magneziu care il protejeaza de coroziune, marind astfel durata de exploatare. La cerere, acolo unde este necesar, este posibila instalarea unui vas de expansiune pentru apa sanitara (conform sistemului utilizat in Italia).

Intretinerea boilerului (este efectuata numai de personal specializat)

O data la doi ani sau mai frecvent, daca consumul de apa si calitatea acesteia o cer, verificati starea anodului de magneziu 2 (Fig.19) si, daca acesta este consumat, schimbati-l. Pentru verificarea anodului deschideti dopul 1 (Fig.19), dupa ce, in prealabil, ati evacuat complet apa. Desurubati butoanele 3 (Fig.19) si ridicati flansa 4 (Fig.19) pentru a verifica interiorul boilerului si controlati serpentina de incalzire a boilerului pentru a vedea daca prezinta incrustatii calcaroase. Daca este necesar curatiti serpentina, de preferinta cu mijloace chimice. Controlati garnitura situata intre cele doua flanse.

EXPLOATARE SI REGLAJE

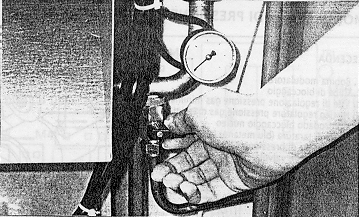

Umplerea instalatiei

Deschideti robinetul situat sub grila

inferioara a cazanului in partea dreapta,

pana la atingerea unei presiuni de cca.

1 bar, vizibila pe hidrometrul 1 (Fig.8);

odata efectuata umplerea, inchideti

robinetul.

Controlati ca dopul ventilului automat

de aerisire sa fie usor slabit pentru a

permite iesirea aerului din instalatie.

Desurubati dopul pompei de circulatie

pentru a elimina eventualele bule de aer.

Evitati ca apa sa nu ajunga pe sirul de

cleme al pompei. Slabiti robinetul nr.5

(Fig.19) de la boiler si reinchideti-l imediat

ce a iesit apa; este necesar sa scoateti

aerul din toate radiatoarele si din instalatie.

Inainte de a apride flacara este important sa recontrolati presiunea apei; daca aceasta este sub 0,5 bar, deschideti robinetul si aduceti presiunea la 1,5 bar.

Odata pornit cazanul, daca inca se mai produc zgomote in instalatie este necesara repetarea operatiei de aerisire pana la eliminarea completa a aerului.

Pornirea cazanului

Dupa racordarea electrica a cazanului la retea, procedati dupa cum urmeaza:

Aprindere (grup termic cu flacara pilot - BA 24)

Deschideti robinetul de gaz, apasati pana la fund butonul valvei de gaz (vezi Fig.9). Aceasta operatie provoaca in acelasi timp scanteia de aprindere si admisia gazului la arzatorul pilot. Pentru prima aprindere este necesar sa tineti apasat butonul pentru cateva minute pentru a elimina tot aerul continut in conducta de gaz. Cand flacara se va aprinde, tineti butonul apasat pentru inca cca. 20 de secunde; odata relaxat butonul, flacara trebuie sa ramana aprinsa. Daca flacara pilot nu se mentine aprinsa, asteptati 3 minute inainte de a reincerca aprinderea arzatorului pilot.

Procedura de stingere

Pentru a intrerupe alimentarea gazului si deci a opri instalatia, rotiti butonul in sens orar pana cand se opreste. Dupa ce l-ati lasat liber, el se va intoarce automat in pozitia initiala de plecare.

Aprindere (grup termic cu tija de ionizare)

Deschideti robinetul de gaz, rotiti butonul intrerupatorului general spre simbolul "iarna" (vezi Fig.10); sistemul de aprindere automata va aprinde arzatorul. Ar putea fi necesar sa repetati de mai multe ori operatiunea pentru a elimina aerul din conducta de gaz. Pentru stingere rotiti butonul intrerupatorului in pozitia "OFF".

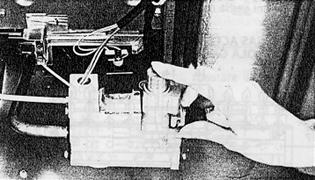

Controlul si reglarea presiunii valvei de gaz

Aparatele ies din fabrica reglate la circa 80% din debitul lor maxim. Daca este necesara marirea puterii termice produse, aceasta se va realiza prin cresterea presiunii gazului la valva. Aveti grija sa nu depasiti valorile indicate pentru fiecare tip de gaz (vezi pag.14). Pentru efectuarea eventualelor reglaje, respectati urmatoarele instructiuni:

- introduceti un manometru in priza de presiune (6) pentru cazane cu aprindere electronica sau in priza de presiune (5) pentru cazane cu flacara pilot (vezi Fig.12 si 13);

ATENTIE: Toate reglajele de presiune pe modulatorul RAD 004 trebuie efectuate fara bobina (3) (vezi Fig.11). Scoateti stiftul (1) si arcul (2), desfaceti bobina (3) situata deasupra valvei de gaz, insurubati surubul din plastic (4) pana la maxim, fara sa-l rupeti, desurubati cu o cheie de 17 contrapiulita (6) care tine fix miezul bobinei (5).

- porniti arzatorul, reglati presiunea maxima actionind asupra miezului (5), prin insurubare, pentru a obtine cresterea de presiune (vezi tabelul de consumuri de gaz de la pagina 14). La obtinerea presiunii maxime, blocati contrapiulita (6). Efectuati reglarea presiunii minime de modulare, cu bobina (3) scoasa: desurubati lent surubul din plastic (4) pana cand manometrul marcheaza o presiune de 50 mm CA pentru G.P.L. si de 20 mm CA pentru gaz metan. Dupa efectuarea acestor operatii, remontati bobina (3) si arcul (2), blocindu-le cu stiftul (1).

Putere de incalzire reglabila

Printre altele este posibila reglarea puterii de incalzire prin intermediul unui trimmer introdus in schema electronica RAD 5. Rotind in sens antiorar, se obtine o diminuare, iar in sens orar o crestere a puterii.

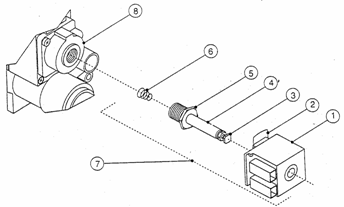

Modulator de presiune RAD 004

LEGENDA:

1. Bobina modulatoare

2. Stift de blocare

3. Surub de reglaj presiune minima gaz

4. Miez de reglare a presiunii max. gaz

5. Contrapiulita pt. blocarea miezului

6. Arc de reglare (albastru - metan;

gri - GPL

7. Modulator de presiune RAD 004

8. Suport fixare (stabilizator) valva gaz

Transformarea arzatorului de la un tip de gaz la altul

Pentru transformarea de la gaz metan la GPL sau invers:

- inlocuiti arcul (6) (pentru tipul de gaz cerut) situat in interiorul prelungitorului (8) care sustine bobina;

- scoateti puntea din schema electronica;

- pentru reglarea pe noul tip de gaz respectati instructiunile de reglare a valvei de gaz.

GRUP TERMIC PE GAZ CU APRINDERE CU FLACARA PILOT CU VALVA GAZ V 4600

LEGENDA

1. Valva Gaz V 4600

2. Buton aprindere si stingere

3. Modulator de presiune RAD 004

4. Surub de reglare flacara pilot

5. Priza de presiune de iesire

6.Priza de presiune de intrare

7. Capac de cleme

8. Cleme dispozitiv

9. Racord arzator pilot

10.Rampa principala arzator

11. Conducta principala gaz

12. Arzator gaz 13 rampe

13. Electrod de aprindere

14. Arzator pilot

15. Conducta gaz arzator pilot

16. Termocuplu

17. Duze de gaz

GRUP TERMIC PE GAZ CU APRINDERE ELECTRONICA CU VALVA GAZ VR 4705 C

LEGENDA

1. Valva Gaz VR 4705 C

3. Modulator de presiune RAD 004

4. Surub de punere la pamant

5. Conducta gaz

6. Priza de presiune de iesire

7. Priza de presiune de intrare

8. Arzator gaz 13 rampe

9. Electrozi de aprindere

10. Tija de ionizare

11. Colector arzator

12. Duze de gaz

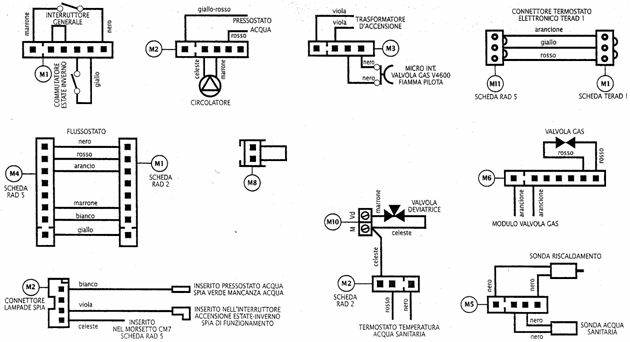

RACORDURI ELECTRICE PENTRU GRUPUL TERMIC BA 24-35 CU FLACARA PILOT

		ATENTIE! Este cu desavarsire interzis sa umblati la conectori. Firma isi declina orice responsabilitate pt. eventualele daune provocate lucrurilor sau persoanelor.

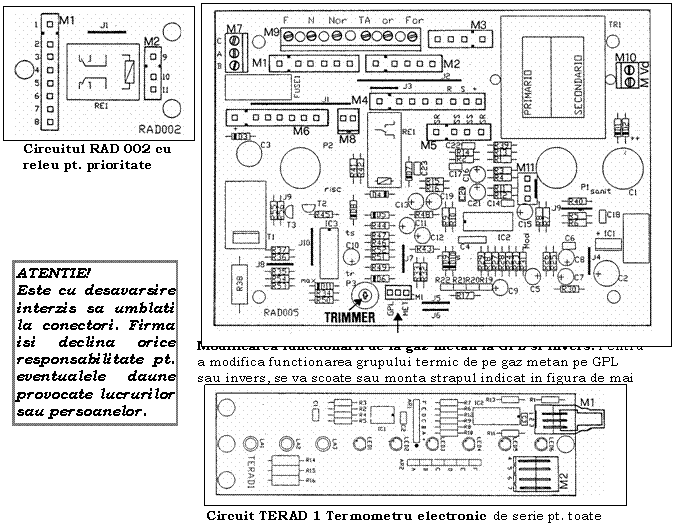

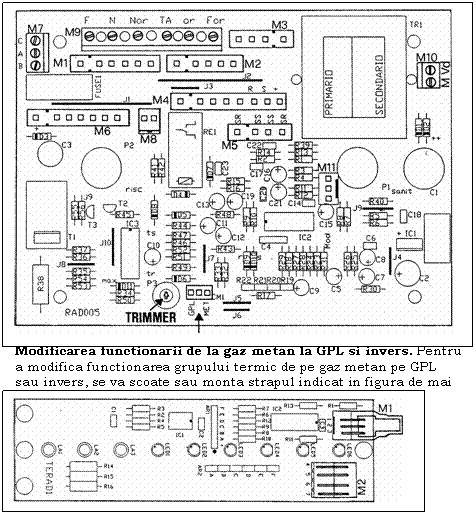

	Circuit TERAD 1 Termometru electronic de serie pt. toate modelele.

Cablaj componente prin intermediul conectorilor pentru grupuri termice cu flacara pilot.

(bianco=alb; giallo=galben; arancio=portocaliu; viola=violet; rosso=rosu; marrone=maro; nero=negru)

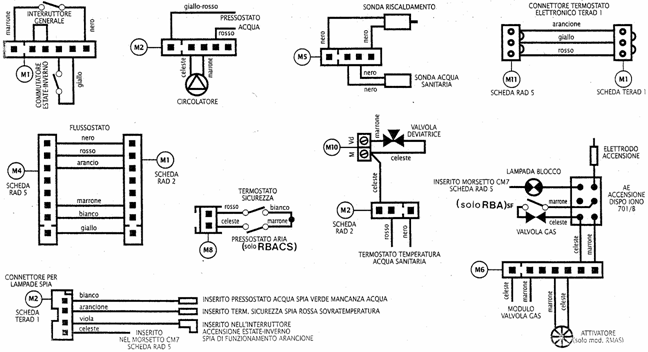

RACORDURI ELECTRICE PENTRU GRUPUL TERMIC BA 100 BA/CS 24-100 CU APRINDERE ELECTRONICA

Cablaj componente prin intermediul conectorilor pentru grupuri termice cu aprindere electronica.

(bianco=alb; giallo=galben; arancio=portocaliu; viola=violet; rosso=rosu; marrone=maro; nero=negru)

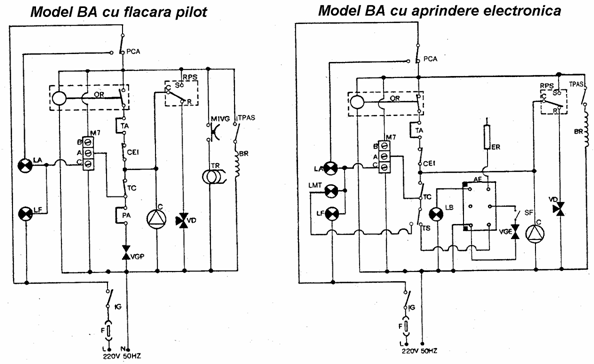

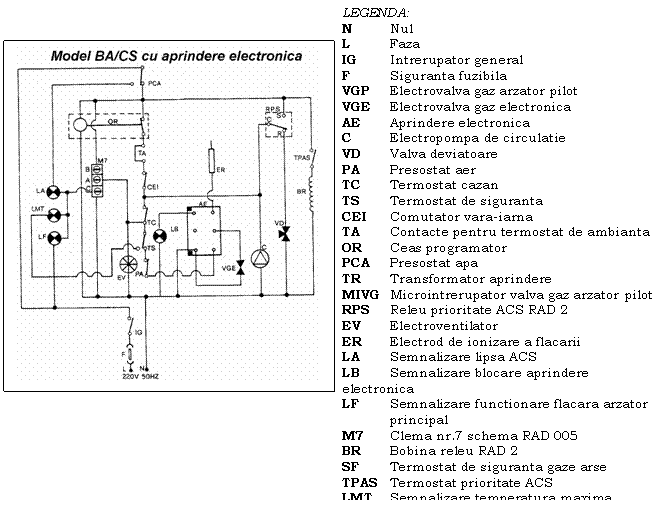

SCHEME ELECTRICE DE FUNCTIONARE

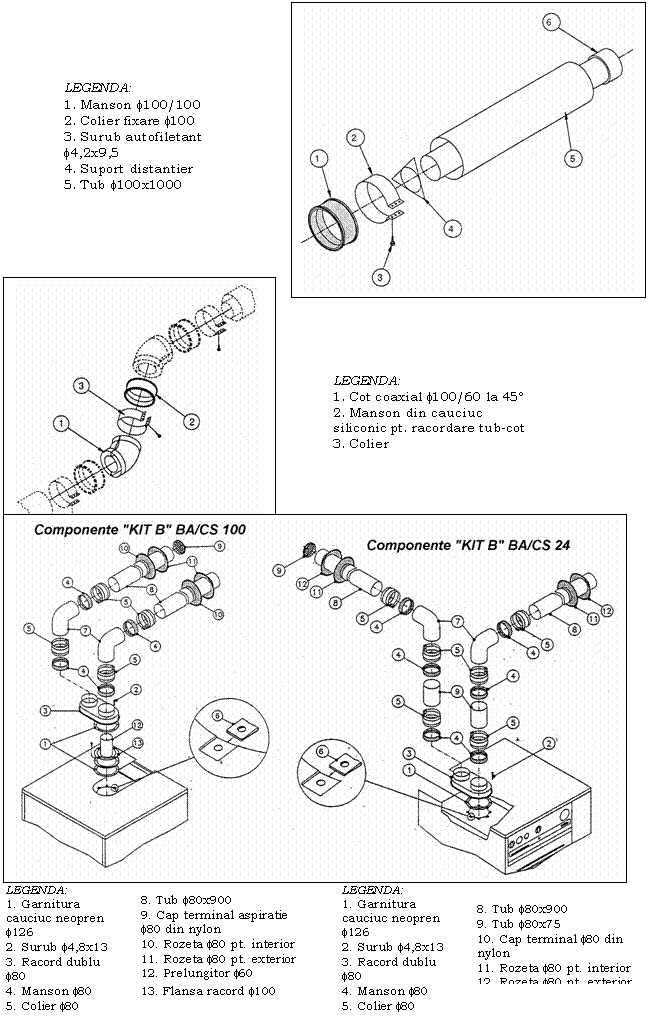

ACCESORII EVACUARE GAZE ARSE PT. GRUPURILE TERMICE BA/CS 24-100

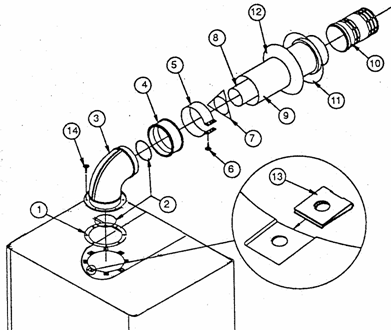

Componente "KIT A"

			LEGENDA: 1. Garnitura cauciuc neopren f 2. Garnitura O-RING 3237 din cauciuc siliconic rosu 3. Cot coaxial f 4. Manson din cauciuc f 5. Colier fixare f 6. Surub autofiletant f4,2x13 7. Suport distantier 8. Tub f60x905 9. Tub f100x855 10. Cap terminal f 11. Piesa exterioara de etansare din cauciuc siliconic 185-100 12. Piesa interioara de etansare pe perete 185-100 13. Suport MO/A279P 14. Surub autofiletant f4,8x13

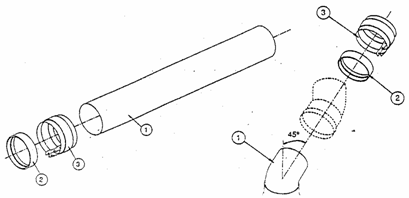

Accesorii optionale "KIT A"

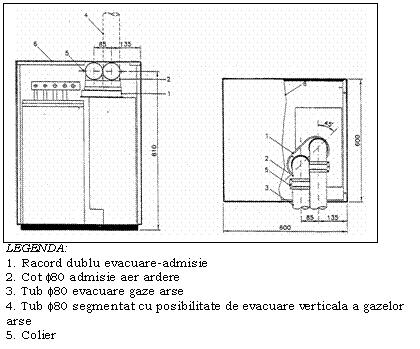

"KIT B" pt. racordare posterioara grup termic BA/CS 24

Pt. montarea unui "KIT B" in partea posterioara a unui grup termic se va proceda dupa cum urmeaza:

- demontati capacul superior al grupului termic;

- montati racordul dublu intercalind garnitura de neopren;

- montati cele doua coturi f80 MF;

- montati colierele de fixare cu garnitura interioara ca in figura;

- montati tuburile de prelungire;

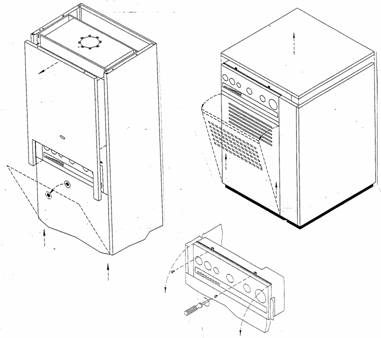

- remontati capacul superior.

			LEGENDA: 1. Garnitura cauciuc neopren f 2. Surub f4,8x13 3. Racord dublu f 4. Manson f 5. Colier f 6. Suport MO/A279P 7. Cot f80 MF turnat 8. Tub f80x900 9. Cap terminal aspiratie f80 din nylon 10. Rozeta f80 pt. interior 11. Rozeta f80 pt. exterior

Accesorii pentru "KIT B"

		LEGENDA: 1. Tub f80x900 2. Manson f80 din cauciuc siliconic rosu 3. Colier f
	LEGENDA: 1. Cot f80 la 45 2. Manson din cauciuc siliconic pt. racordare cot-tub f 3. Colier f

INTRETINERE

Pentru a mentine grupul termic eficient ca functionalitate si siguranta, sunteti sfatuiti sa efectuati periodic intretinerea (cel putin odata pe an), la unul din centrele noastre de asistenta tehnica (serviciu platit).

Intretinerea consta in:

- indepartarea eventualele depuneri de pe schimbator, ventilator, arzator si electrozi.

- controlul etanseitatii racordurilor grupului termic la GAZ si APA si etanseitatea cosurilor de evacuare a gazelor arse si aspirare aer.

Nu curatati mantaua si partile interne ale cazanului cu diluanti si solventi; curatarea trebuie facuta numai cu apa si sapun.

POZITIONAREA TRECERILOR PENTRU COSUL DE FUM PRIN PERETII EXTERIORI AI UNEI CLADIRI

Trecerile pentru cosurile de fum trebuie sa fie pozitionate pe peretii exteriori ai cladirii, respectind distantele minime indicate in tabel. Este absolut necesar ca gazul de ardere care iese pe cos sa nu reintre in interior sau intr-o cladire alaturata prin intermediul ventilatoarelor, ferestrelor, usilor, infiltratiilor naturale de aer sau instalatiilor de aer conditionat. Daca apare unul din aceste cazuri opriti imediat grupul termic si chemati instalatorul.

Pozitionarea trecerilor pentru aparate cu tiraj fortat in functie de debitul lor termic.

NOTE:

Trecerile sub un balcon utilizat trebuie sa fie racordate intr-o pozitie in asa fel incat parcursul total al fumului, de la punctul de iesire din trecere pana la punctul de evacuare, inclusiv inaltimea eventualei balustrade de protectie, sa nu fie mai mic de 2000 mm.

La racordarea terminalelor vor trebui luate in consideratie distante nu mai mici de 1500 mm in cazul in care exista in apropiere materiale sensibile la actiunea caldurii (de exemplu, stresini sau burlane din material plastic, storuri din lemn, etc.) sau cel putin sa adoptati masuri adecvate de protectie in ceea ce priveste aceste materiale.

Cosurile de fum trebuie sa fie dotate cu deflector, care sa confere gazelor arse o directie pe cat posibil paralela cu zidul.
