Micro-tribometrul Universal ( UMT )

Micro-tribometrul Universal ( UMT )

Micro-tribometrul Universal din figura. 5.3 poate fi folosit pentru incercarea tribologica a metalelor feroase si neferoase, maselor plastice, ceramice, hartie, materiale compozite, acoperiri metalice subtiri sau groase cat si lubrefianti solizi, lichizi, uleiuri si unsori.

Micro-tribometrul Universal este compus din unitatea de incercare, computer si monitor (fig. 5.3).

Fig. 5.3 Ansamblu Micro-tribometru Universal

Cu acest aparat se pot face urmatoarele incercari tribologice:

stift pe disc,

sfera pe disc ( fig. 5.5, fig. 5.6),

sfera pe 3 sfere,

- prisma pe inel (fig. 5.4),

- disc pe disc

Fig. 5.4 Micro-tribometrul Universal pentru incercarea prisma-inel

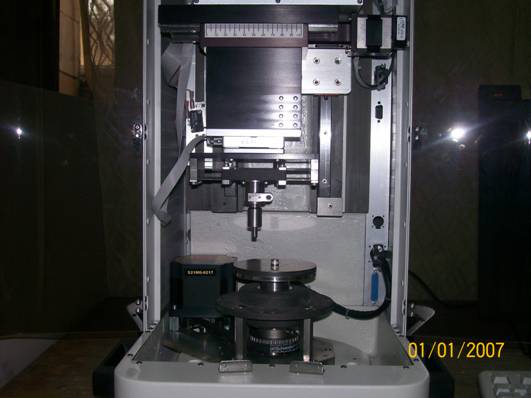

Fig. 5.5 Micro-tribometrul Universal pentru incercarea sfera-disc ( miscare alternativa)

Fig. 5.6 Micro-tribometrul Universal pentru incercarea sfera-disc (miscare de rotatie)

Dispozitivul de antrenare superior este alcatuit din:

Dispozitivul de pozitionare pe axa z, se poate deplasa cu o viteza cuprinsa intre 0,01-10m/s avand cursa maxima de 150mm. Precizia de pozitionare se poate alege intre: 1μm, 0,1μm, 50nm.

Dispozitiv de pozitionare pe axa X, acesta   poate fi actionat manual sau antrenat de un motor electric. Distanta de deplasare a sistemului de pozitionare laterala este de 75mm. Precizia de pozitionare pentru varianta automata este de 2μm iar pentru varianta manuala precizia este de 0,5mm. Viteza de pozitionare poate fi reglata intre 0,01-10mm/s.

Dispozitiv de pozitionare pe axa Y, acesta permite deplasarea probei dupa axa Y ( fata-spate) fiind actionat manual cu ajutorul unui micrometru.

Partea inferioara a aparatului contine un dispozitiv de fixare in forma de inel pentru montare si demontarea a diverselor tipuri de probe.

Miscarea de rotatie poate fi realizata intr-un interval de 0,001 r/min - 5000 r/min.

Incarcarea poate fi pastrata constanta sau sa creasca in timp intre 0,5mN - 200N.

Pentru diverse tipuri de incercari sistemul U.M.T. este insotit de o serie de componente aditionale:

- senzori de forta, care difera prin intervalul de masurare si sensibilitate. Senzorii se monteaza fie direct pe sania laterala fie pe o extensie de o anumita dimensiune. Senzorii de forta 2D sunt folositi pentru a masura forta de frecare la alunecare cat si pentru masurarea si controlul fortei de incarcare.

- senzori de temperatura,

- senzori pentru masurarea rezistentei electrice de contact,

- senzori pentru masurarea emisiilor acustice,

- amortizoare(suspensii), acestea sunt introduse atunci cand dorim o incarcare constanta. Amortizoarele se monteaza intre senzorul de forta si dispozitivul de fixare a probei superioare.

- blocuri de extensii, acestea se monteaza intre sistemul de pozitionare lateral si senzorul de forta.

Aparatul poate masura

forta de apasare,

forta de frecare,

coeficientul de frecare

temperatura,

timpul,

emisiile acustice,

rezistenta electrica de contact.
