Sistem electronic de detectie efractie

Cuprins

Informatii generale despre tastaturile DS7447/DS7447E siDS7445/DS7445i

Armarea Sistemului

Armarea Rapida a Sistemului

Dezarmarea Sistemului/Oprirea Alarmelor

Armarea Fortata a Sistemului

Suntarea Zonelor la Armarea Sistemului

Armarea Automata

Dezarmarea Automata

Intarzierea Armarii Automate

Intarzierea Armarii

Modul de Avertizare Sonora

Controlul Accesului

Schimbarea Datei

Schimbarea Datei de Expirare(pentru coduri PIN temporare)

Schimbarea Orei

Proceduri de Urgenta

Dezarmarea Sistemului in Conditii de Constrangere

Alarme de Urgenta/Oprirea Alarmelor

Reactivarea Sistemului pentru Incendiu/Evenimente de Incendiu

Numerele de Identificare Personale

Afisarea Ultimelor Evenimente

Armarea Rapida a Sistemului

Sunt prezentate patru modalitati de armare rapida folosind o tastatura standard.

In cazul in care nu se doreste armarea rapida, trebuie introdus PINul la inceputul fiecarei secvente de armare.

In cazul in care se doreste armarea rapida se va introduce de la tastatura:

Secventa da Armare Rapida

Tipul de Armare

[#]+ [On]

Armare Normala

[#]+[No Entry]+[Perimeter Only]

Armarea Perimetrului - fara timp de intarziere

[#]+[Perimeter Only]

Armarea Perimetrului - cu timp de intarziere

[#]+[No Entry]+[On]

Armare de Maxima Securitate

Nota:

Armarea rapida nu se poate realiza folosind o tastatura Master.

Dezarnarea Sistemului/Oprirea Alarmelor

Sunt prezentate procedurile specifice dezarmarii sau opririi alarmelor folosind o tastatura standard.

Cititi sectiunea Proceduri de Urgenta.

In cazul in care ati intrat in cladire prin o usa a perimetrului veti auzi un sunet de pre-alarmare provenind de la tastatura.

In acest caz dezarmati sistemul dupa cum urmeaza:

AVERTISMENT: In cazul in care sirena este pornita si/sau LEDul (Armare) functioneaza in mod intermitent iar afisajul indica "Zone Alarm", atunci alarma a fost declansata inainte de sosirea dumneavoastra. In aceasta situatie, tastatura va emite si un semnal sonor puternic, indicand alarma. Daca nu s-au verificat conditiile de alarmare in prealabil, nu accesati cladirea neinsotit de un reprezentant al departamentului de securitate.

Optiunea

Secventa de Comanda

Efectul

Dezarmarea Sistemului

[PIN]+[Off]

LEDul(Armare) se va opri.

Avertizarea sonora de pre-alarmare se va opri.

Oprirea Alarmei

[PIN]+[Off]

Alarma declansata se va opri.

In procesul de oprire a alarmei tastaturile DS7447/DS7447E vor afisa "Sounder Silenced" iar tastaturile DS7445/DS7445i vor indica acelasi lucru prin aprinderea LEDului (Sirena Oprita) pana la resetarea sistemului.

In modul Commercial Fire introducerea [PIN]+[#] a doua oara va permite aflarea numarului zonei/zonelor alarmate.

Dezarmarea Automata

Fiecare partitie poate fi programata pentru dezarmarea automata o data pe zi.

Pentru a stabili timpul de Armare Automata se urmeaza pasii:

Stabilirea Timpului de Armare

Nota

Introduceti [Master PIN]+[#]+[0]

Procedura de programare Dezarmare Automata se realizeaza numai prin modul de programare Master(Master Programming Mode).

Introduceti [1] pentru a intra in meniul de programare automata

Introduceti numarul partitiei.

Tastati [#] pentru a iesi din meniu.

In situatia in care programarea se realizeaza prin intermediul unei tastaturi Master, operatorul va fi nevoit sa introduca si numarul partitiei pe care doreste sa o programeze.

Aceasta operatie este posibila numai la partitiile asignate acestei operatii. In cazul in care operatia se realizeaza prin intermediul unei tastaturi standard sau unei tastaturi Master in modul partitie unica, numarul partitiei nu va fi necesar.

Introduceti cate o valoare pentru fiecare zi.

Formatul este: [0] [1] [0] [0] #

Afisajul va indica prima zi: "Sunday - nn:nn

Introduceti ora in format de 24-ore, apoi tastati [#]. Daca s-a introdus gresit tastati [*] de doua ori pentru a reveni la meniul anterior.

Exemple:

12 AM = 2400# 12PM = 1200#

12:01AM = 0001# 1:00PM = 1300#

1:00 AM = 0100#

Dezactivat = 0000#

Intarzierea Armarii Automate

Se prezinta modalitatea de intarziere a Armarii Automate.

Pentru a avertizarea faptului ca sistemul se va arma, exista un interval de pre-armare de 15 minute, timp in care tastatura va emite semnale sonore dupa cum urmeaza: in primele 10 minute, cate un semnal impuls la fiecare minut; in ultimele 5 minute, semnal continuu.

La fiecare minut afisajul tastaturii DS7447/DS7447E va indica: "Arm in nn min./PIN + OFF - extend."

Daca armarea automata se realizeaza in modul Master Keypad, armarea se va realiza la toate partitiile; in modul partitie unica armarea se va realiza la partitia specifica.

Pentru a modifica Armarea Automata a sistemului pe durata perioadei de pre-armare se urmeaza pasii:

Extinderea Timpului de Armare Automata

Efectul

Introduceti [PIN]

Introduceti [Off]

Intervalul de armare se va extinde la 30 minute.

Un nou interval de pre-armare va incepe inaintea armarii.

Nota: Modificarea nivelului sonor al tastaturii este valabil si pentru nivelul sonor de avertizare.

Intarzierea Armarii

Se prezinta modalitatea de intarziere a Armarii pentru un anumit numar de ore.

Pentru a intarzia Armarea sistemului urmeaza pasii:

Intarzierea Armarii

Nota

Introduceti [PIN]

Introduceti [9] [9]

pentru a accesa meniul de intarziere a armarii

Afisajul va indica:

Arm in nn Hours

# to accept

Introduceti numarul de ore de intarziere in formatul

Introduceti numarul de ore de intarziere incepand din momentul respectiv.

Exemplu: Daca ora curenta este 3:30 si doriti ca armarea sistemului sa se realizeze la ora 09:30, introduceti [0] [6] [#]

Nota: Intarzierea Armarii se poate realiza chiar daca nu s-a programat Armarea Automata.

In cazul in care armarea se realizeaza in modul Master Keypad, intarzierea va fi activa la toate partitiile; in modul partitie unica intarzierea se va realiza la partitia specifica.

Intarzierea Armarii este prioritara Armarii Automate.

De asemenea, prezinta un interval de pre-armare de 15 minute ca si Armarea Automata.

Modul de Avertizare Sonora

Se prezinta modalitatea de activare/dezactivare a modului de avertizare sonora .

Prin acest mod de functionare al sistemului tastatura va emite un semnal sonor pentru fiecare detectie de evenimente la o zona sau perimetru, chiar daca sistemul este dezarmat. Pentru a activa/dezactiva modul de avertizare sonor se introduce [#] [7].

Aceasta comanda va activa/dezactiva doar partitia in care va aflati.

Optiunea

Secventa de Comanda

Efectul

Activarea Modului de Avertizare Sonora

[PIN]+[#] [7]

Tastatura va emite un semnal sonor pe durata a 2 secunde de fiecare data cand se detecteaza un eveniment in o zona.

Afisajul tastaturii DS7447/DS7447E va

indica "Chime Mode On" pe durata a 5 secunde.

Dezactivarea Modului de Avertizare Sonora

[PIN]+[#] [7]

Afisajul tastaturii DS7447/DS7447E va

indica "Chime Mode Off" pe durata a 5 secunde.

Daca procedura se realizeaza prin intermediul unei tastaturi Master, este necesar ca modul de partitie al sistemului sa fie "Single partition Mode".

Controlul Accesului

Se prezinta modalitatea de activare a dispozitivelor ce necesita cod PIN pentru controlul accesului .

Sistemul dumneavoastra poate permite activarea anumitor dispozitive electrice prin introducerea unui cod de la tastatura.

Acest cod se numeste Codul de Control Acces(Access Control PIN).

Optiunea de Control al Accesului se poate utiliza atat in modul de armare cat si in modul de dezarmare al sistemului.

Fiecare activare se va retine in o memorie tampon numita History Buffer.

Codul PIN poate permite controlul dispozitivelor ce se activeaza pe o scurta durata(yale electrice).

Activarea temporara a controlului accesului

[Access Control PIN]+[Off]

Dispozitivul de acces va fi activ pe un interval de 10 secunde.

Aceasta procedura trebuie dezactivata la sistemele U.L. Listed.

Schimbarea Datei

Se prezinta modalitatea de schimbare a datei sistemului.

Inainte de a accesa modul de programare Master Code Programming Mode este indicat sa notati toate comenzile.

In cazul in care intre doua comenzi trece un interval mai mare de 15 secunde, sistemul va va scoate din modul de programare Master avertizandu-va prin 3 semnale sonore.

Se recomanda ca aceasta procedura sa se realizeze prin intermediul tastaturilor DS7447/DS7447E. Pentru tastaturile DS7445/7445i nu veti avea nici un indiciu vizual

Pasii de urmat pentru schimbarea datei

Secventa de Comanda

In caz de succes afisajul tastaturii DS7447/DS7447E va indica

Accesarea modului de programare Master

[Master Code]+[#] [0]

"2 Change Date"

(display will scroll to this)

Tastati 2

"Enter Month"

Introduceti luna

Ianuarie Decembrie

"Enter Day"

Introduceti ziua

"Enter Year"

(XX) [#]

Introduceti anul

[Ultimele doua cifre ale anului]+[#]

"Month, Day, Year"

Un semnal sonor lung valideaza procesul.

Nota: Prin introducerea secventei [Master Code] [#] [0] [2] [#] tastatura DS7447/DS7447E va relua procedura.

Schimbarea Datei de Expirare(pentru coduri PIN temporare)

Se prezinta modalitatea de schimbare a datei de expirare a codurilor PIN temporare.

Inainte de a accesa modul de programare Master Code Programming Mode este indicat sa notati toate comenzile.

In cazul in care intre doua comenzi trece un interval mai mare de 15 secunde, sistemul va va scoate din modul de programare Master avertizandu-va prin 3 semnale sonore.

Se recomanda ca aceasta procedura sa se realizeze prin intermediul tastaturilor DS7447/DS7447E. Pentru tastaturile DS7445/7445i nu veti avea nici un indiciu vizual.

Pasii de urmat pentru schimbarea datei

Secventa de Comanda

In caz de succes afisajul tastaturii DS7447/DS7447E va indica

Accesarea modului de programare Master

[Master Code]+[#] [0]

"2 Change Date"

(display will scroll to this)

Tastati 3

"Enter Month"

Introduceti luna de expirare

Ianuarie Decembrie

"Enter Day"

Introduceti ziua de expirare. Codul PIN temporar va expira la ora 24 a zilei respective

"Enter Year"

(XX) [#]

Introduceti anul

[Ultimele doua cifre ale anului]+[#]

"Month, Day, Year"

Un semnal sonor va indica validarea..

Nota: Prin introducerea secventei [Master Code] [#] [0] [3] [#] tastatura DS7447/DS7447E va relua procedura.

Schimbarea Orei

Se prezinta modalitatea de schimbare a orei sistemului.

Inainte de a accesa modul de programare Master Code Programming Mode este indicat sa notati toate comenzile.

In cazul in care intre doua comenzi trece un interval mai mare de 15 secunde, sistemul va va scoate din modul de programare Master avertizandu-va prin 3 semnale sonore.

Se recomanda ca aceasta procedura sa se realizeze prin intermediul tastaturilor DS7447/DS7447E. Pentru tastaturile DS7445/7445i nu veti avea nici un indiciu vizual

Pasii de urmat pentru schimbarea datei

Secventa de Comanda

In caz de succes afisajul tastaturii DS7447/DS7447E va indica

Accesarea modului de programare Master

[Master Code]+[#] [0]

"2 Change Date"

(display will scroll to this)

Tastati 6

"Enter Month"

Introduceti ziua

"Enter Time"

Introduceti ora.

(ora si minutul)

"Enter AMPM"

(4/6) End with #

Introduceti AM sau PM

[4] [#] sau [6] [#]

(4 = AM, 6 = PM)

"Day - Time"

Un semnal sonor va indica validarea.

Nota: Prin introducerea secventei [Master Code] [#] [0] [6] [#] tastatura DS7447/DS7447E va relua procedura.

Proceduri de Urgenta

Identificarea Sunetelor de Alarmare

Alarmarea sonora poate fi in mod continuu sau in impulsuri. Este foarte important sa deosebiti, in prealabil, alarma declansata de un incendiu fata de alarma declansata de o zona.

Oprirea Alarmelor

Orice alarma poate fi oprita prin introducerea unui cod PIN ce are drepturi de dezactivare. Prin introducerea [PIN]+[Off] alarma va fi oprita si sistemul va fi dezarmat.

Avertisment

Modul in care veti reactiona la o alarma va depinde, in general, de tipul de alarma. Pentru a stabili un plan de actiune cereti instructiuni companiei care a executat instalarea inainte de eveniment.

Inainte de toate, trebuie sa existe bunul simt

In cazul in care s-a intamplat un eveniment, spre exemplu s-a declansat alarma de incendiu, toate persoanele din cladire trebuie indrumate spre iesiri in cel mai scurt timp. Nu intrati in cladire decat insotiti de un reprezentant al departamentului de securitate.

Atentie la intrarea in cladire

Alarma s-a declansat daca:

• Sirena este pornita
• LEDul(Armare) functioneaza in mod intermitent si afisajul tastaturii DS7447/DS7447E indica "Zone Alarm"
• LEDurile(1-8) tastaturii DS7445/DS7445i functioneaza in mod intermitent

De asemenea, tastatura va emite un semnal sonor in impulsuri pe durata intervalului de intrare.

Daca nu s-au verificat conditiile de alarmare in prealabil, nu accesati cladirea neinsotit de un reprezentant al departamentului de securitate.

Alarmele de incendiu

Alarmele de incendiu se dezactiveaza folosind secventa identica dezactivarii alarmelor la zone: [PIN]+[Off].

Sistemul de alarmare in caz de incendiu se reactiveaza decat in cazul in care se foloseste comanda [System Reset]. Sistemul de alarmare in caz de incendiu nu va functiona decat dupa introducerea acestei comenzi.

Dezarmarea Sistemului in Conditii de Constrangere

Se prezinta modalitatea de dezarmare a sistemului in conditii de constrangere.

Cereti companiei care realizeaza instalarea activarea acestei optiuni.

In cazul in care vi se cere dezarmarea sistemului sub amenintarea vietii sau a integritatii corporale se va utiliza acest cod de dezarmare.

Introducerea acestui cod va produce dezarmarea sistemului si declansarea unei alarme in cazul in care sistemul este conectat la un serviciul de monitorizare.

Aveti in vedere efectele introducerii codului de dezarmare in conditii de constrangere si evitati introducerea acestuia din greseala.

Tipul de Dezarmare

Secventa de Comanda

Efectul

Dezarmarea in conditii de constrangere

[Codul]+ [Off]

Sistemul se va dezarma aparent.

Alarma se va declansa la serviciul de monitorizare.

Alarme de Urgenta/Oprirea Alarmelor

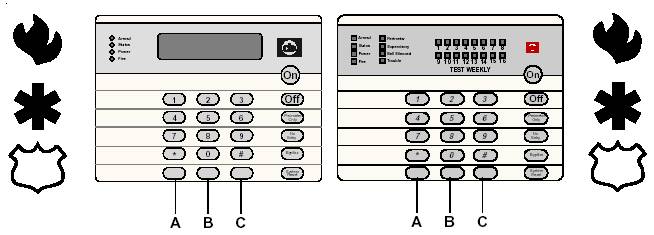

Tastele de urgenta [A], [B] si [C] pot declansa alarme de incendiu, alarme speciale de urgenta si alarme de panica in situatia in care aceasta optiune a fost activata la instalare.

Pentru a declansa o alarma prin intermediul acestor taste, acestea trebuie apasate minim 2 secunde.

Nota: In cazul in care se utilizeaza tastele de alarmare acestea trebuie marcate vizibil cu functia specifica fiecareia.

Tasta [A]-tasta incendiu.

Tasta [B]-tasta de urgenta.

Tasta [C]-tasta de panica.

Pentru oprirea alarmei declansata prin tastare [A], [B] sau [C] se foloseste [PIN]+[Off].

Reactivarea Sistemului pentru Incendiu/Evenimente de Incendiu

Reactivarea Sistemului pentru Incendiu

Pe durata alarmei de incendiu, parasiti cladirea in cel mai scurt timp posibil. Dupa investigarea alarmei si determinarea unei alarme false, se opreste alarma si sistemul trebuie reactivat:

[PIN] + [System Reset]

Inainte de reactivarea sistemului identificati senzorul de fum care a declansat alarma pentru o eventuala reparatie.

[PIN]+[ System Reset] va reactiva fiecare senzor de fum.

Nota: Pentru aceasta operatie, codul PIN trebuie sa prezinte drepturi de dezactivare.

Sistemul va reactiva detectorii de fum, va realiza un test de baterie si va elimina toate evenimentele.

Evenimente de Incendiu

Un mesaj(Fire Trouble), va fi afisat in caz de eveniment la o zona de incendiu. Acest eveniment se datoreaza unei posibile probleme a sistemului, spre exemplu deconectarea fizica a senzorului de fum de sistem. Un mesaj(Fire Trouble) in care nu apare numarul zonei va indica lipsa inpamantarii la sistemele de tipul Commercial Fire Mode.

Evenimentele de acest gen sunt indicate de tastatura prin un semnal sonor la fiecare 10 secunde. DS7447/DS7447E va afisa "Fire Trouble" si numarul zonelor respective.DS7445/DS7445i va activa LEDurile(Fire) si (Trouble) in mod permanent si de asemenea, LEDurile specifice zonelor respective.

In acest caz contactati compania care a realizat instalarea.

Pentru a opri semnalul sonor emis de tastatura: [PIN]+[Off]. In momentul in care defectiunea este remediata introduceti [PIN]+[Off] pentru a sterge mesajul "Fire Trouble" afisat.

Numerele de Identificare Personale

Informatii generale

Retineti urmatoarele definitii:

PIN: Numar Personal de Identificare. Este un numar de 4 cifre pe care-i permite operatorului accesul le sistem.

Fiecare operator(001090) poate detine un cod PIN.

Numarul Operatorului: Numar intre 001 si 090 ce identifica fiecare operator.

Nivelul de autoritate: Identifica pentru fiecare operator functiile pe care acesta le poate executa.

Sistemul permite atribuirea a 90 de coduri PIN de patru cifre. Fiecare operator are atribuit cate un singur cod PIN.

001 se atribuie pentru codul Master. Cu acest cod puteti adauga, sterge sau schimba orice cod PIN. Acest cod are acces neconditionat la toate partitiile.

001 este atribuit din fabrica cu codul pin 1 2 3 4. Acest cod trebuie schimbat si programat sub forma de cod Master.

Stergerea unui cod PIN: Pentru a dezactiva(sterge un cod PIN) se introduce:

• [Master code] [#] [0]
• Numarul Operatorului al carui cod PIN se doreste a fi sters

Se prezinta modalitatea de schimbare a unui cod PIN.

Inainte de a accesa modul de programare Master Code Programming Mode este indicat sa notati toate comenzile.

In cazul in care intre doua comenzi trece un interval mai mare de 15 secunde, sistemul va va scoate din modul de programare Master avertizandu-va prin 3 semnale sonore.

Se recomanda ca aceasta procedura sa se realizeze prin intermediul tastaturilor DS7447/DS7447E. Pentru tastaturile DS7445/7445i nu veti avea nici un indiciu vizual

Tipul de Test

Secventa de Comanda

Efectul

Instructiuni

Afisarea Ultimului Eveniment4

[PIN]+[#] [8] [9]

DS7447/DS7447E: se afiseaza ultimul eveniment.

DS7445/DS7445i: LEDurile zonelor vor functiona in mod intermitent pentru zona/zonele care au activat alarma in partitia respectiva.

La tastatura DS7447/DS7447E se poate naviga in lista cu evenimente. Acestea sunt afisate cu comanda

Pentru a iesi din meniul de afisare al ultimului eveniment se tasteaza[*].

Numerele de Identificare Personale(continuare)

Nivele de autoritate ale codurilor PIN

0 = Master

Are acces la toate comenzile sistemului, editeaza coduri PIN, schimba data si ora, sunteaza, armeaza si dezarmeaza sistemul, efectueaza teste de sistem, reporneste sistemul si vizualizeaza toate evenimentele.   Operatorul cu numarul de identificare 001 trebuie sa prezinte autoritate Master. Orice cod PIN poate avea autoritate Master.

1 = Unlimited

Are acces la toate comenzile sistemului, sunteaza, armeaza si dezarmeaza sistemul si reporneste sistemul. Nu editeaza coduri PIN.

2 = General

Sunteaza,   armeaza si dezarmeaza. Nu editeaza coduri PIN, nu reporneste sistemul si nu are acces la comenzile de genul [#][7] sau [#][8].

3 = Arm Only

Poate doar sa armeze sistemul prin comanda [#][1].

4 = Temporary

Valabilitatea acestui cod PIN depinde de data de expirare.

Permite doar comenzi de armare si dezarmare. Daca tastatura este de tip Master comenzile specifice acestui cod sunt valabile doar in modul partitie unica.

5 = Duress(conditii de constrangere)

Daca sistemul este dezarmat si se introduce un astfel de cod, unitatea centrala va transmite un raport serviciului de monitorizare la care este conectata. Codul va fi folosit in conditiile in care operatorul este fortat sa dezarmeze sistemul.

6 = Access Code

Cand acest cod se introduce, orice dispozitiv programat in modul Access Output (electromagnetii usilor) va produce un semnal sonor de 10 secunde atat in mod armat cat si dezarmat.

Afisarea Ultimelor Evenimente

Se prezinta modalitatea de afisare a ultimelor evenimente.

Memoria in care se retin ultimele evenimente are o capacitate de maxim 400 de evenimente.

Tastaturile DS7447/DS7447E afiseaza toate aceste evenimente. Tastaturile DS7445/7445i vor afisa doar zonele in care au avut loc noi evenimente de la ultima afisare a acestora.

Tipul de Test

Secventa de Comanda

Efectul

Instructiuni

Afisarea Ultimului Eveniment5

[PIN]+[#] [8] [9]

DS7447/DS7447E: se afiseaza ultimul eveniment.

DS7445/DS7445i: LEDurile zonelor vor functiona in mod intermitent pentru zona/zonele care au activat alarma in partitia respectiva.

La tastatura DS7447/DS7447E se poate naviga in lista cu evenimente. Acestea sunt afisate cu comanda

Pentru a iesi din meniul de afisare al ultimului eveniment se tasteaza[*].

DS7447/DS7447E permite navigarea in lista cu evenimente.

Pentru a incepe navigarea se foloseste tasta [#]: va afisa evenimentele linie cu linie. Tasta [9] permite navigarea in ordine cronologica inversa a evenimentelor. Tasta [6] va afisa evenimentele incepand cu primul si terminand cu cel mai recent.

Fiecare eveniment este afisat dupa cum urmeaza: prima linie reprezinta tipul de eveniment si operatorul; a doua data la care s-a intamplat evenimentul; a tria linie (optionala) este data la care s-a realizat schimbarea conditiilor.

Prin realizarea acestor operatii prin intermediul unei tastaturi Master fiecare partitie va afisa propria ei istorie a evenimentelor.
