Analiza de DC a etajului diferential simplu cu sarcina rezistiva

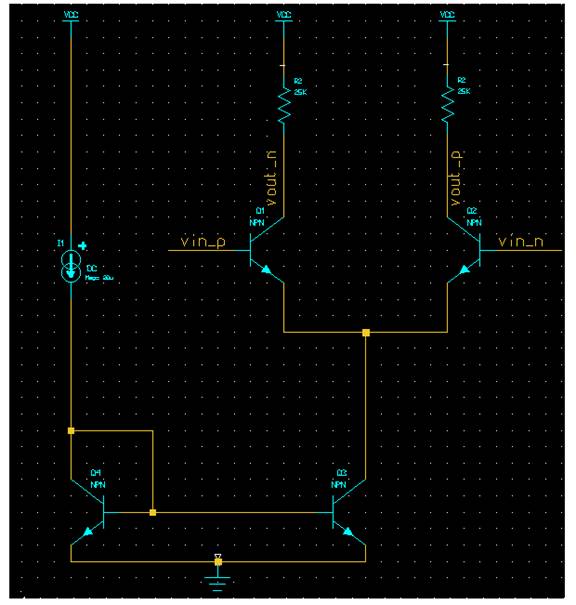

Se deseneaza schema etajului diferential
Rezistoarele sunt ideale, fiecare avand valoarea 25K.
Sursa de curent este fixata la 25uA.
Apasand tasta l (label) pe fire vom nota intrarile vin_p,vin_n, respectiv iesirile vout_p,vout_n.

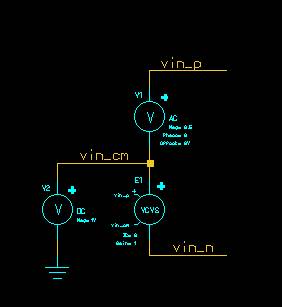

Semnalele de intrare pentru etajul diferential arata ca in figura urmatoare:
Se observa faptul ca am realiza legatura PRIN NUME intre intrarile etajului diferential si semnalele de intrare.

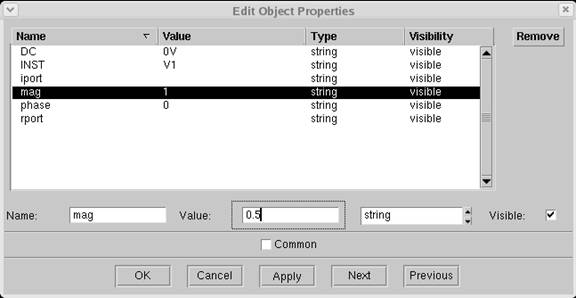

Pentru sursele de tensiune alternativa alegem din Sources o sursa de tensiune AC (legata la intrarea neinversoare a etajului diferential) pentru care in campul mag fixam valoarea 0.5V.
Sursa de tensiune alternativa care se leaga la intrarea inversoare a etajului diferential va fi de tip VCVS 2pins (voltage controled voltage source). O selectam, apasam tasta q si vom edita proprietatile astfel:
castigul sursei gain=1
tensiunile care o controleaza cp:vin_p
cn:vin_n

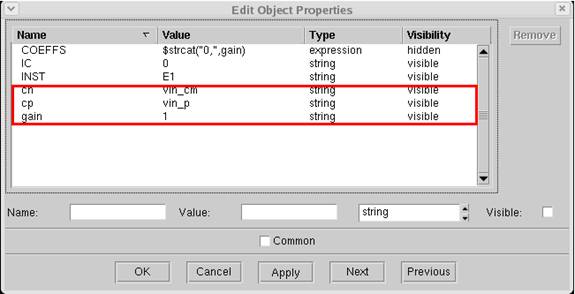

Fereastra Edit Object Properties arata ca in figura:

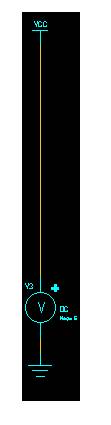

Se alimenteaza circuitul la 5V astfel:
In cazul in care aceasta structura lipseste, se considera ca VCC este flotant!!!
Schema se verifica si se salveaza apasand butonul Check/Save

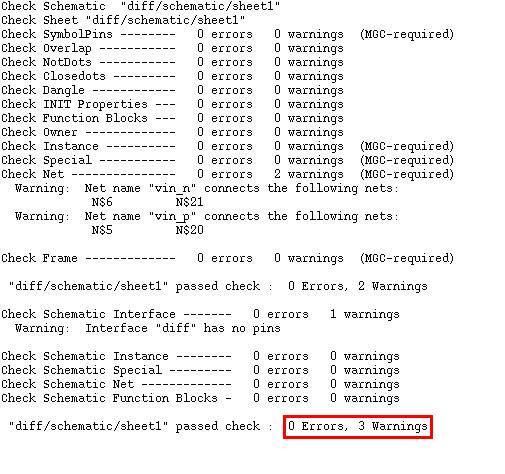

Rezultatele care se obtin in urma verificarii circuitului vor fi de forma:
Cele trei warning-uri se vor ignora.

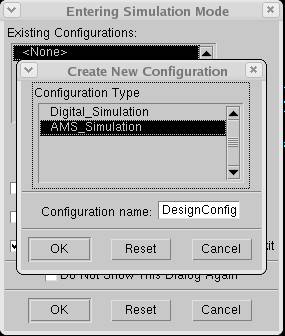

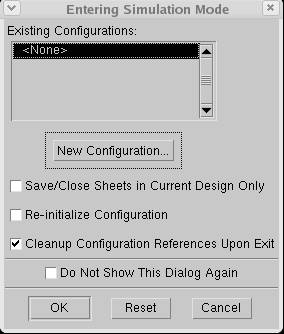

Se intra in mediul de simulare apasand butonul Enter Sim Mode din partea stanga. Apare fereastra Entering Simulation Mode
in care vom da click pe butonul New Configuration alegand AMS_Simulation.

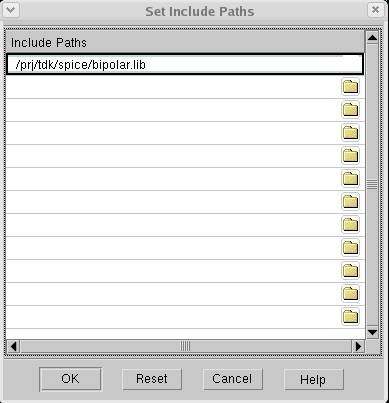

In continuare se va configura simularea. In Lib/Temp/Inc alegem Include Files iar in fereastra care apare,si anume Set Include Paths, vom da dublu click in primul camp si vom scrie calea:
/prj/tdk/spice/bipolar.lib

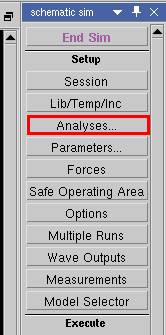

Prima analiza pe care o vom efectua va fi cea de punct static. Pentru aceasta din Analyses

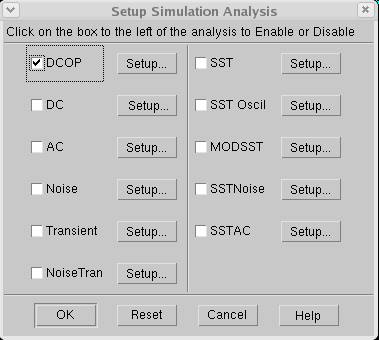

bifam in fereastra Setup Simulation Analyses, DCOP.
Se apasa butonul Netlist&Run din partea stanga.

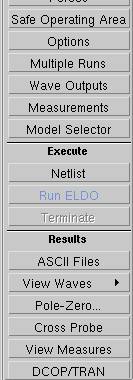

In urma rularii simularii, in campul Results elegem DCOP/TRAN.

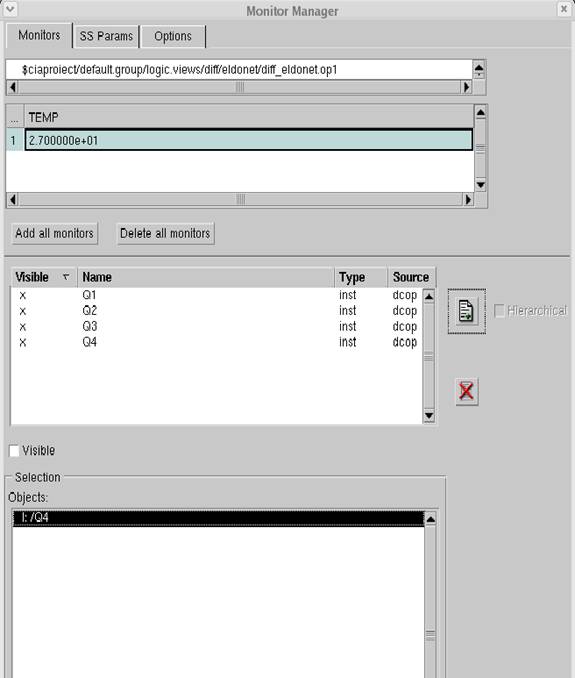

Apare fereastra Monitor Manager in care vom introduce in lista de obiecte componentele ale caror puncte statice ne intereseaza astfel: se selecteaza tranzistorul de interes, numele acestuia va aparea in lista obiectelor selectate Objects. Se da click pe numele acestuia si se adauga in lista obiectelor urmarite apasand butonul
In dreptul obiectelor selectate va aparea cate un chenar ce contine informatii privind punctele statice.
Analiza AC pentru etajul diferential simplu cu sarcina rezistiva
TREBUIE RESCRIS
Din Analyses, in fereastra Setup Simulation Analyses alegem AC. Se da click pe butonul Setup.

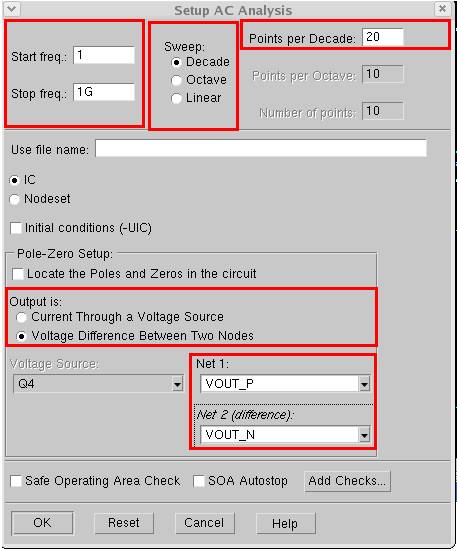

Configurarea analizei se va face astfel:
Fixam plaja de frecvente astfel:
Start freq
Stop freq:1G
Deoarece ne intereseaza ca axa frecventelor sa fie logaritmica in campul Sweep alegem Decade.
Numarul de puncte pe decada Points per Decade il alegem 20.
In campul Outputs selectam Voltage Difference Between Two Nodes.
In campul corespunzator lui Net1 vom scrie vout_p iar in campul corespunzator lui Net2 vom scrie vout_n.
Se apasa O.K.

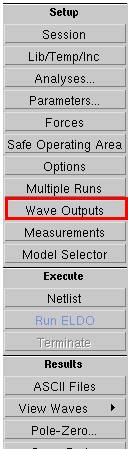

In continuare, dam click pe Wave Outputs din campul Setup.

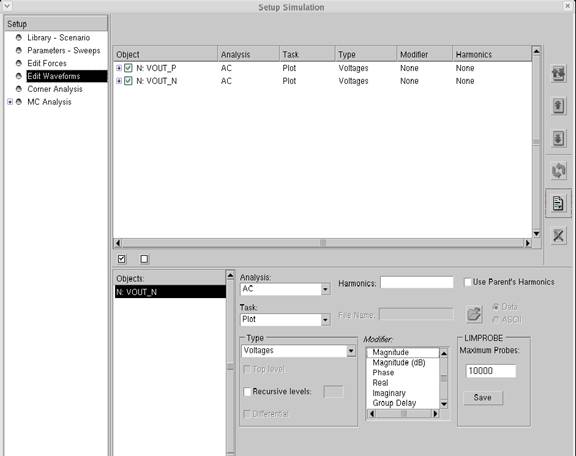

Va aparea fereastra Setup Simulation
Selectam o iesire, numele acesteia aparand in lista obiectelor selectate. O adaugam in lista obiectelor urmarite dand click pe numele acesteia in campul Objects si apoi apasand butonul de adaugare
La fel se procedeaza si pentru cea de a doua iesire.

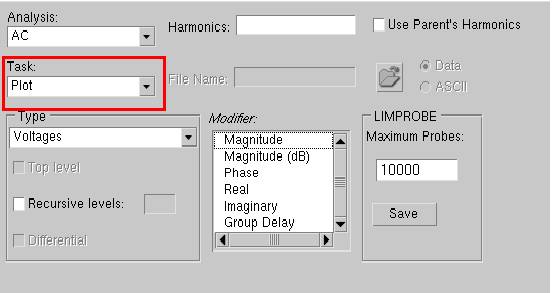

In campul Task selectam Plot.
Se apasa utonul Netlist&Run. Dupa efectuarea simularii, din campul Results alegem View Waves.
Se vizualizeaza rezultatele otinute (diagramele de castig si faza)
