BUTOANE, CHEI DE COMANDA SI LAMPI DE SEMNALIZARE

Butoanele de comanda sunt aparate neautomate cu o singura pozitie de repa­us, care se utilizeaza in circuitele de comanda ale actionarilor electri­ce. Ele sunt prevazute cu unul sau mai multe grupuri de contacte normal inchise (de oprire) si normal deschise (de pomire).

Butoanele de comanda se folosesc in instalatiile de comanda si atoma­ti­za­re fiind destinate comenzii de la distanta in special a contactoarelor si releelor in­ter­me­diare. Ele pot avea doua butoane care inchid sau deschid contactele nor­mal des­chise NI, respectiv normal inchise ND sau un singur buton. Butoanele care au atat contacte NI cat si ND, pot fii astfel folosite ca butoane de pomire sau/si ca butoane de oprire.

Butoanele de comanda pot fi cu revenire sau cu retinere. Butoanele cu re­tine­re raman in pozitia comandata si dupa incetarea comenzii.

Exista o varietate foarte mare de butoane. Dintre acestea cele mai utilizate sunt:

- buton de comanda cu retinere

- buton cu pipa

- buton ciuperca

- buton ciuperca cu retinere

- buton cu lampa etc.

Butoanele de comanda pot avea contactele neprotejate (vizibile) sau inchise intr-un corp de forma paralelipipedica. Ultima varianta este cea mai des intalnita. Se construiesc butoane pentru curenti de pana la 6 A si tensiuni pana la 500 V c.a.

In conformitate cu prevederile standardului 8183/1-76, butoanele pot avea una din urmatoarele culori: rosu, galben, verde, negru si alb (sau albastru des­chis). Acelasi standard prevede si functiile corspunzatoare fiecarei culori (de exemplu: rosu-oprire sau oprire rapida, verde-pomire etc.).

Exista variante constructive speciale care au doua pozitii de repaus.

Starea normala a unui contact este starea in care se afla acel contact in absenta fortei de actionare.

Butoanele de comanda se executa in doua variante constructive: pentru mon­taj aparent si pentru montaj ingropat.

Figura 1.14. Variante constructive de butoane de comanda.

Din punct de vedere al actionarii se disting ur­matoarele constructii: butoa­ne de comanda la care actionarea se face prin apasarea unui buton ingropat; bu­toa­ne ciuperci (cu sau fara retinere) la care actionarea se face cu ajutorul unui buton aparent; bu­toane cu retinere la care actionarea se face prin apasarea unei chei, iar re­tinerea prin rotirea cheii cu 90°; butoane cu pipa la care actionarea se face prin apasarea unei manete (de forma unui pipe), iar retinerea prin rotirea pipei cu 90°. Exista numeroase alte tipuri de butoane de coman­da unele preva­zute cu o lampa de 24 V care lumineaza prin corpul trans­parent al butonului.

Exista situatii in care functionarea unei masini-unelte sau a unui agregat intr-un anumit regim este periculoasa sau nu este permis sa fie modificata. In aceste cazuri sunt folosite cheile de comanda.

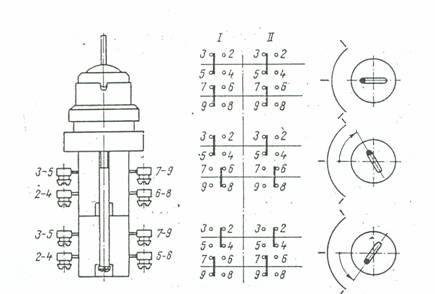

Figura 1.15. Chei de comanda. Constructie si schema electrica.

In figura 1.15. este prezentata o astfel de cheie cu trei pozitii si diagrama de inchidere a contactelor. Cheia poazte fi folosita pana la 2 A (la 380 V c.a.). Cheia de comanda are opt perechi de contacte (exista variante constructive si cu patru pereehi) montate in socluri de bachelita, si un mecanism de actionare a contactelor mobile. lnroducand cheia (tip yalle) in broasca mecanismului si ro­tind-o spre stanga san spre dreapta cu 60⁰ se inehide o pereche sau alta de con­tacte.

Contactele raman blocate in pozitia actionata si dupa scoaterea cheii. Reve­nirea la pozitia initiala se poate face numai prin introducerea cheii in broasca si rotirea ei.

Lampile de semnalizare se monteaza pe panouri si pupitre de comanda si se utilizeaza pentru semnalizarea luminoasa a pozitiei de functionare a apara­te­lor de comanda, pentru a indica regimurile normale sau anormale (de avarie) din instalatia supravegheata.

Lampile pot fi alimentate la tensiunea retelei (120 - 220 V) sau la tensiune redusa (24 V, fiind prevazute ce rezistente sau transformatoare de adaptare a tensiunii).

Figura 1.16. Lampi de semnalizare: a) la 24 V, b) la 120 V, c) la 24 V.

Codul culorilor la lampile de semnalizare este acelasi ca la butoanele de comanda si se pot monta pe panouri metalice sau electroizolante in functie de inelul de garda.
