Caracteristicile statice ale TEC- MOS

Caracteristicile statice ale TEC- MOS

Caracteristicile statice ale TEC-MOS reprezinta modul de variatie a curentului de drena in functie de tensiunile grila-sursa si drena-sursa.

Ca si la TEC-J, cele mai utilizate sunt caracteristicile de iesire si cele de transfer.

a. Caracteristicile de iesire sunt familii de curbe care reprezinta dependenta curentului de drena I_D in functie de tensiunea drena-sursa U_DS pentru diferite valori ale tensiunii grila-sursa.

Caracteristicile de iesire ale unui TEC-MOS cu canal indus de tip n sunt prezentate in figura 2.2.1.

Fig. 2.2.1. Caracteristicile de iesire ale TEC-MOS

cu canal n indus

Daca tensiunea grila-sursa este zero atunci curentul I_D este zero si tranzistorul este blocat. Pentru a aparea canalul indus tensiunea pe grila trebuie sa depaseasca o valoare U_P, numita tensiune de prag.

Daca U_GS creste atunci se formeaza canalul conductor si odata cu  polarizarea pozitiva drena-sursa apare un curent de drena I_D.

La tensiuni mici de drena curentul creste liniar. Panta scestuia depinde de tensiunea de comanda U_GS. In zona liniara de variatie tranzistorul se comporta ca o rezistenta reglabila comandata de U_GS.

Urmeaza o zona neliniara de trecere pana cand U_DS = U_GS, limita marcata prin linia punctata care delimiteaza intrarea intr-o noua zona liniara, denumita zona de saturatie. Curentul ramane constant odata cu cresterea in continuare a tensiunii U_DS.

  In cazul tranzistorului TEC - MOS cu canal initial caracteristicile de iesire au aceeasi forma ca in cazul TEC-MOS cu canal indus, dar tranzistorul nu mai este blocat la U_GS zero. Curba lui I_D corespunzatoare U_GS=0 este undeva la mijlocul familiei de caracteristici (figura 2.2.2).

Pentru a bloca tranzistorul este nevoie de o tensiune de comanda negativa de o anumita valoare. Valoarea de blocare se mai numeste tensiune de patrundere.

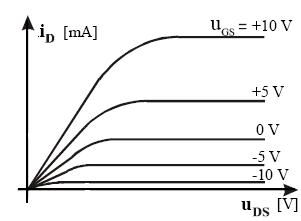

Fig. 2.2.2. Caracteristicile de iesire ale

TEC-MOS cu canal n initial

b. Caracteristicile de transfer reprezinta dependenta curentului de drena I_D in functie de tensiunea grila - sursa U_GS pentru diferite valori ale tensiunii drena - sursa.

Pentru un TEC-MOS cu canal indus n forma caracteristicii de transfer arata ca in figura 2.2.3. La tensiune zero intre grila si sursa, curentul de drena este nul; la aplicarea unei tensiuni pozitive ce depaseste tensiunea de prag U_P, apare un canal indus si un curent I_D a carui valoare este controlata de tensiunea de grila. Forma caracteristicii este parabolica, cu minimul chiar pe axa orizontala la U_GS=U_P si I_D=0.

Fig. 2.2.3. Caracteristica de transfer a TEC-MOS

cu canal indus

Pentru TEC-MOS cu canal initial caracteristica de transfer este prezentata in figura 2.2.4. Se vede ca la U_GS=0 curentul I_D nu mai este nul ci are o anumita valoare diferita de zero, dependenta de tensiunea U_DS. Curentul se anuleaza pentru o tensiune U_GS negativa.

Deci, TEC-MOS cu canal n initial poate functiona si la tensiuni negative, spre deosebire de cel cu canal indus, care functioneaza numai la valori pozitive ale acestei tensiuni.

Fig. 2.2.4. Caracteristica de transfer a

TEC-MOS cu canal n initial
