Modele cu circuit echivalent
Ecuatiile Ebers-Moll descriu comportarea tranzistorului bipolar ín orice regim de functionare, de semnal mare: regim static (de c.c.) sau regim variabil de frecvente joase. Ín cazul unui regim variabil, ecuatiile ísi pastreaza forma, pentru valorile instantanee totale ale curentilor si tensiunilor.
Fiecare din formele de prezentare ale modelului matematic al tranzistorului bipolar poate fi transpusa usor íntr-un circuit echivalent. Fie, de exemplu, ecuatiile (2.7) si (2.8). Modelul cu circuit echivalent, care transpune aceste ecuatii, contine doua diode si doua surse de curent, comandate prin tensiunile aplicate jonctiunilor (fig. 2.1a).

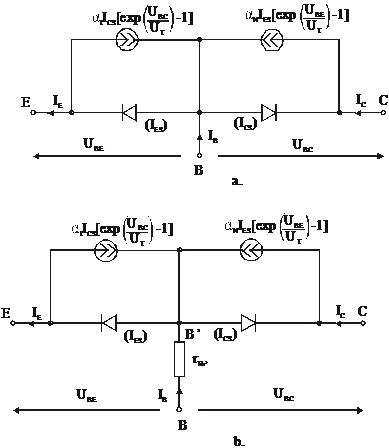

Fig. 2.1. Modele de semnal mare, cu circuit echivalent: a. modelul TB teoretic; b. modelul completat cu rezistenta intrinseca a bazei
Modelul cu circuit echivalent, din fig. 2.1a, poate
fi perfectionat, prin introducerea rezistentei (fig. 2.1b). Aceasta rezistenta, numita rezistenta intrinseca a bazei sau rezistenta distribuita a bazei,
reprezinta o rezistenta de volum, masurata íntre contactul ohmic B al
bazei si un punct B' situat ín mijlocul regiunii bazei. Prin completarea
modelului cu acest element (
), se tine seama
de caderea de tensiune (cu caracter distribuit) care ínsoteste trecerea curentului
, prin regiunea
bazei, íntr-un tranzistor bipolar real. Desigur, ín noile conditii,
ar trebui ca tensiunile
si
din ecuatiile Ebers-Moll si din sursele
comandate ale circuitului echivalent, sa fie ínlocuite cu tensiunile
si
. Nu se opereaza
aceasta ínlocuire, íntrucät valorile mici ale rezistentei
si curentului
fac posibila neglijarea tensiunii
, cu erori acceptabile.
Se admite, astfel, ca
si
