Tester cu circuite basculante monostabile

Tester cu circuite basculante monostabile

Circuitul prezentat in acest paragraf face obiectul proiectului de fata. El este un circuit basculant monostabil simplu a carui punct principal il constituie circuitul CDB 412 L. Acest circuit este prezentat intr-o capsula care contine un circuit basculant monostabil. Functioneaza in gama de temperatura 0+170 ^°C, se alimenteaza cu o tensiune de 5V intre pinii 14 si 7. Poate comanda maxim 10 porti logice conectate la iesirea Q.

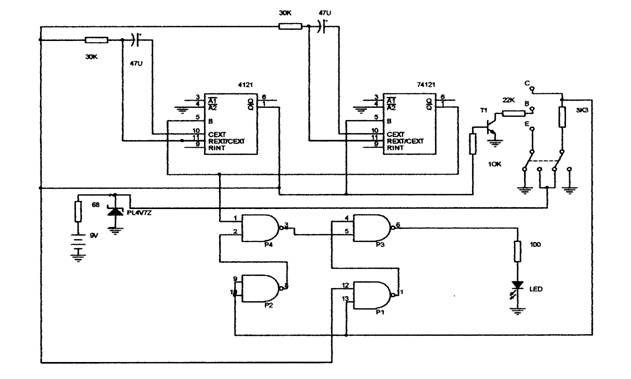

Schema circuitului este prezentata in figura urmatoare:

Principiul se bazeaza pe compararea a doua semnale furnizate de un generator de joasa frecventa. Un semnal este aplicat direct la intrarea comparatorului realizat cu porti logice din capsula CDB 400 E, iar celalalt este transmis prin tranzistorul testat. Daca tranzistorul este bun, tensiunea din colectorul acestuia se va modifica in ritmul frecventei date de generator. Decodificata, aceasta stare se traduce prin aprinderea continua a diodei luminiscente.

Generatorul de foarte joasa frecventa este realizat cu doua circuite basculante monostabile de tip CDB 4121. Iesirea primului monostabil este legata la intrarea celui de-al doilea si invers. Durata oscilatiei este stabilita prin doua circuite RC. S-au folosit intrarile B ale capsulelor. Se dispune de trei semnale: un semnal de referinta, cu amplitudinea intre 0,5 si 3,5 V fata de masa; un semnal inversat cu amplitudinea mai mare (intre 0,5 si 4,5 V); un semnal care are aceeasi amplitudine cu primul dar inversat.

Pentru a analiza functionarea comparatorului se vor considera cazurile intalnite in testarea tranzistoarelor. Daca tranzistorul testat este bun al treilea semnal este egal cu primul (din punct de vedere logic). Al treilea semnal este inversat prin intermediul portii P1, in acest caz poarta P2 se comporta ca un inversor, deoarece semnalele sunt egale, iar dioda luminiscenta va lumina fiind in 1 logic.

Daca tranzistorul este defect, semnalele vor fi egale (va fi acelasi potential), dioda va fi in 0 logic, deci nu va lumina.

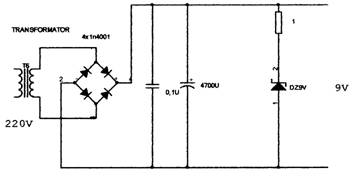

Alimentarea montajului se face fie de la o baterie de 9V, fie de la un alimentator simplu realizat ca in figura de mai jos.

Acesta este un redresor simplu bialternanta, stabilizat cu ajutorul unei diode

Zener.

In capitolul care urmeaza voi prezenta componentele utilizate.
