Coeficienti

Coeficienti

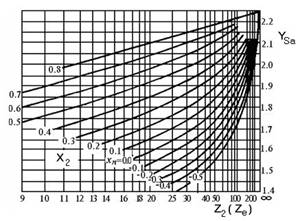

Alegerea coeficientului

Presupunem ca avem datele

Se fixeaza punctul corespunzator lui

pe axa absciselor si se duce o

verticala pana la intersectia cu curba

corespunzatoare lui .

Rezulta

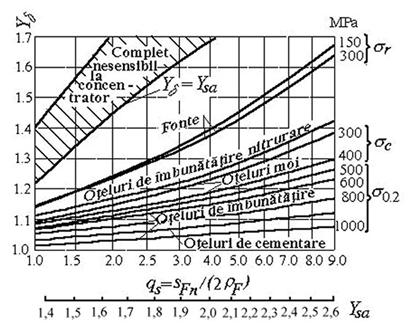

Alegerea coeficientului

Rugozitatea racordarii piciorului

Dintelui este cuprinsa pentru

Angrenajele de uz general in

Intervalul .

Otelurile folosite in cadrul proiectului

Sunt oteluri de imbunatatire (curba

de jos).

Ne fixam valoarea rugozitatii pe

abscisa, ridicam o verticala si obtinem

Alegerea coeficientului

Presupunem ca avem datele

Se fixeaza punctul corespunzator

lui pe axa absciselor si se duce

o verticala pana la intersectia cu

curba corespunzatoare lui .

Rezulta

Alegerea coeficientului

Date:

Otel de imbunatatire

Se fixeaza pe bara

Punctul 1,7 si se duce o

verticala pana la curba

corespunzatoare otelurilor

de imbunatatire.

Rezulta

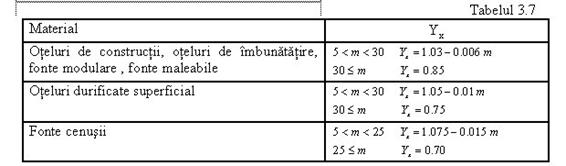

Alegerea coeficientului

Pentru . Pentru valori mai mari ale modulului se utilizeaza prima relatie din tabel
