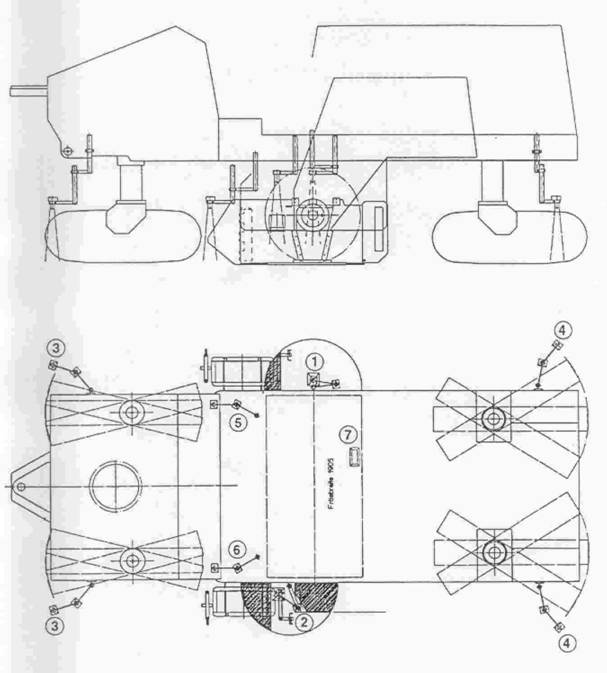

Valabil pentru masini tip 1300 DC, 1500 DC, 1900 DC, 2000 DC si 2100 DC / DCR

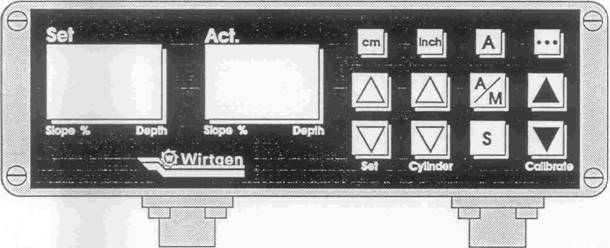

Lampi functionale

Dupa pornirea sistemului toate cele 4 lampi functionale se aprind intermitent cca. 2 secunde.

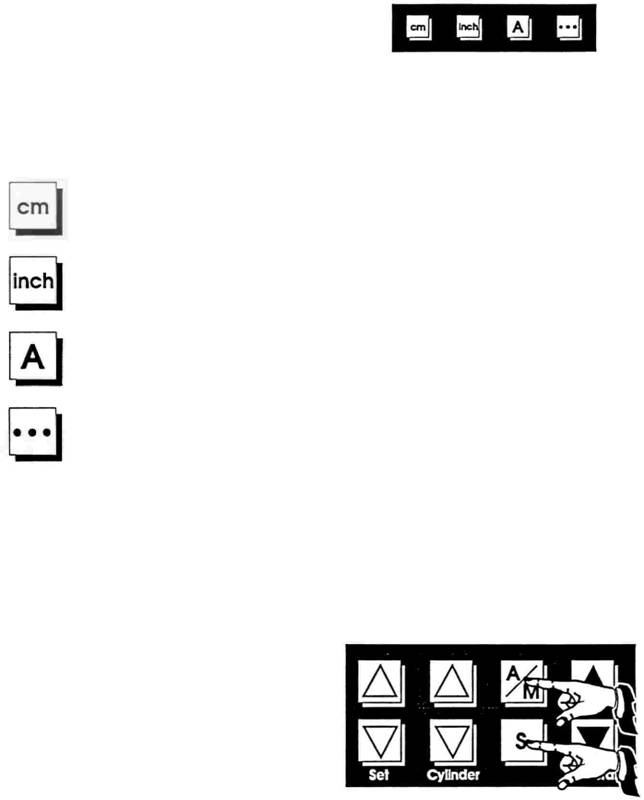

Semnificatia lampilor functionale

Introducere valoare pe ecran este in centimetri (cm)

Introducere valoare pe ecran este in inch (inch)

Lampa aprinsa  Functionare automata

Lampa stinsa   Functionare manuala

Lampa intermitenta  Regulatorul - functionare automata Masina - functionare manuala

Lampa are semnificatie numai la functionare cu cutie multiplex sau cu modul multiplex

Lampa aprinsa Functionare multiplex cu evaluare multipla

Lampa stinsa Functionare multiplex fara evaluare multipla

Reglarea de catre utilizator

Reglarea utilizatorului se realizeaza prin apasarea tastei S.

Reglarea se intrerupe automat dupa aproximativ 5 secunde daca nici un buton nu mai este apasat.

Reglajul mai poate fi abandonat deasemenea si cu tasta "A/M".

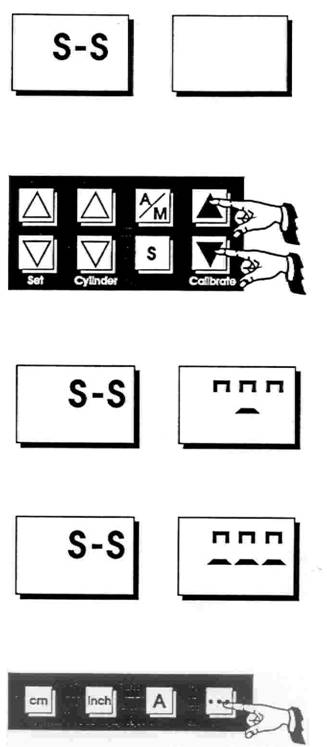

Reglajul utilizatorului va incepe in ecranul din stanga la evaluarea multipla cu "S-S".

Daca la evaluare multiplex toate cele trei intrari ale regulatorului sunt conectati senzori, este posibila selectarea intre doua tipuri de palpare cu butoanele "Calibrare SUS / JOS".

Senzor unic: numai semnalul de la senzorul central va fi evaluat.

Multiplex: Semnalele de la cei trei senzori vor fi convertiti intr-o valoare medie.

In cazul alegerii unei evaluari multiplex, lampa de evaluare multipla se aprinde. Aceasta lampa functionala se aprinde deasemenea daca senzorii sunt conectati numai la intrarile 1 si 3.

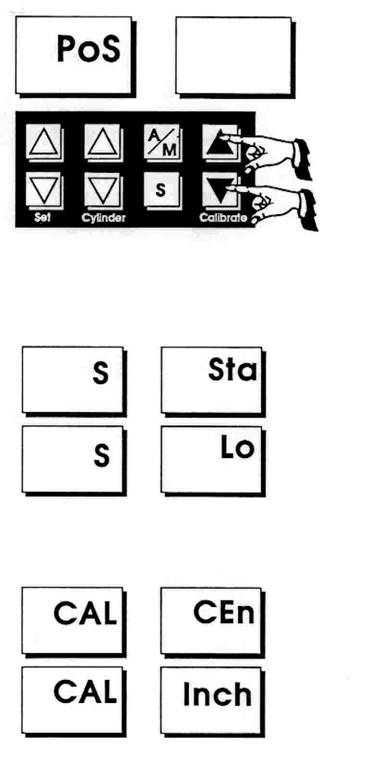

La reglajul fara multiplex, se porneste cu mesajul "PoS" in ecranul stanga . O valoare intre 0,6 si 1,5 apare pe ecranul din dreapta. Acest factor de pozitie este setare initiala WIRTGEN si este necesara modificarea conform cerintelor de lucru.

Valoarea poate fi modificata prin butoanele de calibrare "SUS-JOS" (care se utilizeaza la toate modificarile in timpul reglajului utilizatorului).

La apasarea din nou a butonului "S", pe ecranul stanga va apare "S" (sensibilitate). Ecranul din dreapta va indica sau "Sta" (sensibilitate standard) sau "Lo" (sensibilitate redusa). Sensibilitatea necesara poate fi selectata prin butoanele "SUS / JOS".

La apasarea din nou a butonului "S" , ecranul din stanga apare "CAL" pentru unitati de masura si pe ecranul din dreapta apare "CEn" pentru valori in centimetri sau "Inch" pentru valori in inch. Unitatea de masura necesara se va selecta cu butoanele "SUS - JOS".

Simbol

Buton AUTOMAT / MANUAL

T _{2 sec} Durata intarziere 2 sec.

Buton S

Descriere mesaje

In cazul in care un senzor este conectat si dupa terminarea fazei de test a ecranului , va apare pe ecrane mesajul "Son I". Sistemul este pregatit pentru operare dupa ce mesajul dispare, altfel acest mesaj poate fi afisat prin apasarea oricarui buton. Dupa ce mesajul senzorului a disparut, valoarea nominala si valoarea curenta (efectiva) vor apare pe ecrane (i acest exemplu ambele sunt "0.0" in ambele ecrane)

Sagetile SUS / JOS indica directia de miscare a cilindrilor hidraulici. In momentul in care valoarea curenta si valoarea nominala sunt egale, sagetile dispar. Simbolurile prefix indica daca valorile nominala sau curenta sunt pozitive sau negative.

In cazul in care senzorul ultrasonic iese din domeniul permis de 23 cm x 100 cm , va apare mesajul out in ecranul din dreapta. Electroventilele vor fi deconectate deoarece distanta nu mai poate fi corect inregistrata.

In cazul in care distanta se modifica printr-o valoare ce depaseste 10 cm, distanta inregistrata anterior este memorata pentru 2 secunde si electroventilele de comanda vor fi deconectate. In cazul in care obstacolul ramane in interiorul suprafetei de masurare si dupa cele 2 secunde, electroventilele vor fi reconectate si masurarea va fi acceptata ca masurare a distantei noi.
