AutoCAD 2D - Deschiderea si salvarea unui desen AutoCAD

AutoCAD este un sistem a carui functionare se bazeaza pe executarea comenzilor primite de la utilizator. Acestea pot fi introduse din linia de comanda, din meniuri sau din barele de unelte (toolbar-uri). In lectiile din acest indrumar de laborator vom pune accentul pe introducerea comenzilor de la tastatura, in linia de comanda, deoarece este metoda cea mai generala si diferentele de utilizare intre versiunile diferite ale AutoCAD-ului sunt minime.

Din multitudinea de comenzi predefinite in versiunea 2004, vom recapitula cateva din cele mai importante, grupate in trei categorii principale: comenzi de desenare, de editare si de afisare.

Dar inainte de prezentarea comenzilor sa amintim modul de deschidere si salvare a unui desen.

Deschiderea unui desen AutoCAD

Desenele AutoCAD sunt stocate pe disc sub forma fisierelor DWG. Numele fisierelor este compus din numele propriu-zis si extensia 'dwg', deparate prin punct (exemplu: drawing1.dwg).

Pentru crearea unui desen nou, folositi comanda New. Se deschide dialogul:

Aici vi se cere sa alegeti un template, adica un desen prototip. acadiso.dwt este potrivit pentru lucrul cu unitati de masura ISO (sistemul metric), acad.dwt este potrivit pentru lucrul in inches.

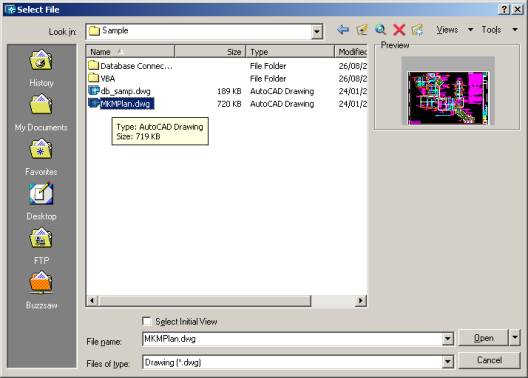

Pentru a crea un desen nou, folositi comanda Open. Caseta de dialog este ca in figura urmatoare. Selectati fisierul dorit si apasati Open.

Salvarea unui desen AutoCAD

Pentru a salva desenul curent (deschis) pe disc, folositi comanda Save, sau daca doriti sa salvati desenul cu alt nume, folositi comanda SaveAs.

In cazul comenzii SaveAs, introduceti numele nou in caseta de dialog care apare pe ecran, si apasati Save.

Comenzi de desenare

Scopul acestor comenzi este crearea de noi obiecte in baza de date a AutoCAD-ului. Obiectele de baza (entities) sunt: linia (line), cercul (circle), polilinia (lwpolyline). In paranteze sunt denumirile obiectelor asa cum sunt ele cunoscute de AutoCAD.

Comenzi:

• Line - deseneaza o linie sau o succesiune de linii

Dialogul cu AutoCAD-ul decurge astfel:

Command: Line
Specify first point: 0,0
Specify next point or [Undo]: 10,0
Specify next point or [Undo]: Enter

Cererea 'Specify next point or [Undo]:' se repeta pana la apasarea tastei Enter (sau Esc, sau a combinatiei Ctrl-C).

Puteti defini astfel un contur poligonal inchis. O linie este definita in baza de date prin doua puncte, care reprezinta cele doua capete.

• Circle - deseneaza un cerc

Cercul este definit in baza de date a desenului printr-un punct (centrul cercului) si un numar real - raza. Un punct este definit prin trei numere reale, care reprezinta cele trei coordonate.

Exemplu de dialog:

Command: Circle
3P/ 2P/ TTR/ <Center point>: punct
Diameter/ <Radius>: raza (numar real pozitiv)

Foarte important: implicit, comanda Circle cere introducerea razei. Daca se doriti sa specificati diametrul, folositi optiunea 'D'.

• Pline - deseneaza o polilinie 2D

Polilinia 2D este definita printr-o succesiune de puncte, care trebuie sa se afle toate in acelasi plan. Din aceasta cauza, pentru primul punct se admit coordonate 3D (x, y, z), in timp ce pentru celelalte puncte se admit numai coordonate 2D (x, y).
