CALCULUL SCARII in constructii la cladiri

CALCULUL SCARII

Scara prevazuta la aceasta cladire este formata din 4 elemente de beton armat:

R1 si R2 - rampe cu structura de rezistenta din placi (hpl = 13 cm), cu descarcare pe latura libera a placii de podest P1 si pe grinda transversala GT3 (250 x 650).

P1 - podest intermediar cu descarcare pe peretii structurali DL1 si DL2 (hpl = 13 cm).

P2 - podest de nivel sub forma unui ochi de placa cu descarcare pe grinzile transverale si pe peretii structurali DL1 si Dl2.

a)      Calculul rampei R1 (R2):

Datorita continuitatii placii rampei cu placile de podest, aceasta formeaza o placa franta. Incarcarile permanentede calcul in proiectie pe orizontala sunt egale cu 781.2 daN/mp iar incarcarile variabile de calcul sunt egale cu 390 daN/mp, calculul efectuandu-se pentru o latime de 1m.

Pentru latimea de 1 m a rampei, incarcarile rezulta:

q - componenta normala pe axa rampei cu lungimea lr

Scara se realizeaza din beton Bc 25 si se armeaza cu otel beton PC 52.

Acoperirea cu beton:

Pe reazeme, rampa se va arma la partea superioara conform armarilor existente din placa si podest.

b)         Calculul podestului de nivel curent P2:

Podestul de nivel curent P2 s-a calculat ca ochi de placa dreptunghilar cu raportul laturilor egal cu 2 in capitolul 5 de calcul al planseului peste etaj curent, suplimentandu-se armatura cu 2.5Φ6/m - PC 52.

c)          Calculul podestului intermediar P1:

Se calculeaza ca o consola incastrata in peretele structural DT1 (DT2) si incarcata cu forte distribuite provenite din cele doua rampe:

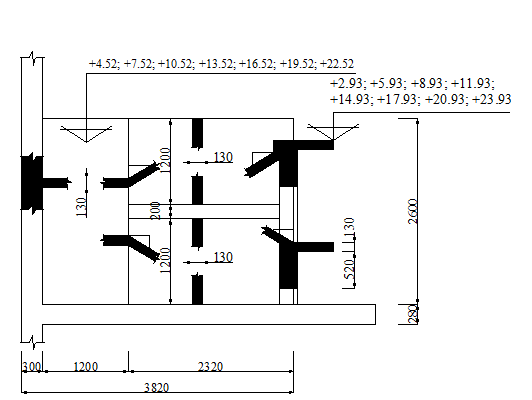

Plan cofraj scara:
