AMPLIFICATOR DE PUTERE IN CONTRATIMP

1. Schema electrica a amplificatorului de putere in contratimp cu valorile tuturor elementelor si cu specificarea tipurilor tranzistoarelor utilizate

Rezistenta poate fi cuplata la masa, obtinandu-se o conexiune normala, sau la borna 7, obtinandu-se o conexiune bootstrap, in care amplificarea de tensiune fara reactie este marita.

P1=5KW P2=500W R1=1K5W R2=1K8W

R3=1K8W Rs=47W Ec'=15V Irepaus=18mA

Se studiaza performantele energetice ale amplificatorului.

Rezultatele masuratorilor si calculele cerute, unde , I_abs = I_abs'- I_rep P_abs=E_c' I_abs, , P_d = P_abs - P_u,

V₀max=3,5V pentru PSF

V₀=2,2V pentru semnal continuu (pentru reglajul bun V₀ ar fi trebuit sa fie egal cu 8 V ).

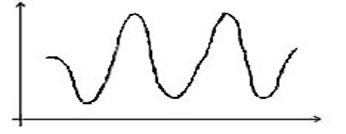

Forma de unda in calzul polarizarii corecte a etajului final.

Explicatia diferentei de amplificare pe cele doua semialternante: PSF-ul este diferit.

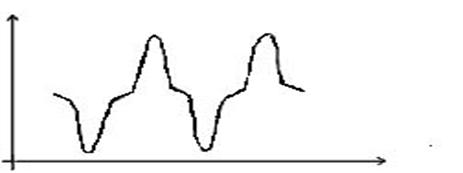

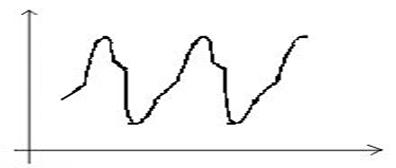

Forma de unda pentru circuitul cu reactie si la frecventa de 1 kHz(fig1a) si
la 10kHhz (fig1b)

Fig.1a

Fig. 1b

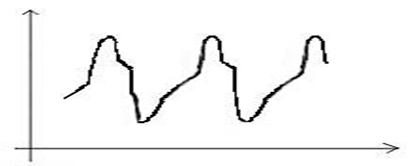

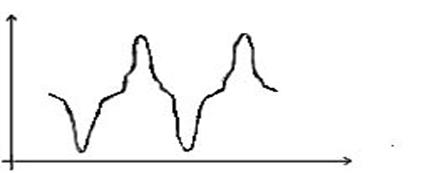

Forma de unda pentru circuitul fara reactie si la frecventa de 1 kHz(fig2a) si la 10kHhz fig2b)

Fig.1a

Fig.1b

Se observa ca cele doua grafice sunt mai distorsionate decat graficele 1a si 1b

V₀=10V

Se va deduce (pentru conexiunea normala) : br=0.073

Se va deduce (pentru bootstrap) : br=0.042

Se studiaza efectul tensiunii de alimentare asupra puterii utile maxime. Pentru aceasta, se alimenteaza montajul cu tensiuni de alimentare de 9, 12 si 15 V si se masoara, pentru fiecare tensiune de alimentare, tensiunea continua la borna 9 (E_c'), si tensiunea maxima de iesire (se regleaza potentiometrul P₁). Se va completa tabelul 2.
