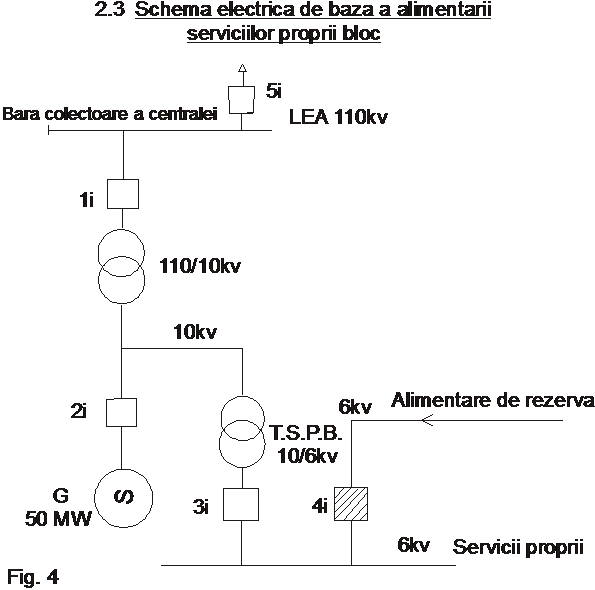

Alegerea schemei electrice de alimentare a serviciilor proprii

Alegerea schemei electrice de alimentare a serviciilor proprii

1. Alegerea puterii motoarelor electrice.

Alegerea corecta a puterii motoarelor are importanta deosebita.

Subdimensionarea motoarelor duce la supraincalzirea si deci la deteriorarea rapida a izolatiilor. Cuplul de pornire si capacitatea de supraincarcare pot fi prea mici, de unde poaterezulta reducerea productivitatii utilajelor, in special acelora cu porniri frcvente. Supradimendionarea motoarelor duce la sporirea inutila a cheltuielilor de investitie, reducerea randamentului si in cazul motoarelor asincrone, la reducerea factorului de putere, de unde rezulta cresterea costului energiei electrice, respectiv alte cheltuieli de investitie pentru ameliorarea factorului de putere.

Criteriul principal care trebuie luat in aconsiderare pentru alegerea corecta a puterii motoarelor este incalzirea acestora. In afara de incalzire, motoarele trebuie verificate din punct de vedere al cuplului de pornire si al capacitatii de supraincarcare, in functie de carcteristicile masinilor de lucru si de regimul tehnologic.

Se deosebesc trei regimuri de functionare a motoarelor, definite prin STAS 1893-50 si anume:

regim de durata, cu sarcina constanta sau variabila in timp;

regim de scurta durata, cu pauze mari intre perioadele de lucru, in

care timp motorul se raceste pana la temperatura mediului ambiant.

regimul intermitent caracterizat prin alternarea perioadelor de

functionare in sarcina cu pauze scurte, in timpul carora motorul nu se poate raci pana la temperatura mediului ambiant.

Pentru motoarele normale se indica in cataloage puterea nominala care corespunde la functionarea in regim de durata la temperatura maxima a aerului de racire de 35 ^OC. In aceste conditii nu se depasesc temperaturile limita care pot fi suportate de diferite materiale izolante din masina.

In cazul cel mai simplu al unei actionari cu putere constanta si regim de durata, este deci suficient sa se aleaga un motor cu o putere nominala egala, sau in lipsa, imediat superioara puterii cerute de masina de lucru.

In cazurile mai complexe (actionari cu regim de durata, insa cu sarcina variabila in timp, regim de scurta durata sau intermitent) puterea motorului trebuie aleasa astfel incat temperatura maxima a masinii sa nu depaseasca temperatura admisa de izolatie.

Motoarele asincrone sunt caracterizate prin conditii deosebit de avantajoase in ceea ce priveste alimentarea cu energie, exploatarea si costul. Gama larga de puteri in care sunt fabricate le recomanda pentru actionarile serviciilor interne.

Alegerea motoarelor asincrone se poate face din cataloagele firmelor constructoare.

Semnificatia simbolurilor pentru astfel de motoare este:

M - motor asincron trifazat; I - constructie inchisa; A - constructie protejata, cu ventilatie unilaterala; P - rotor bobinat cu perii permanent aplicate; B - rotor in scurtcircuit cu bare inalte; C - rotor in scurtcircuit cu dubla colivie; D - rotor bobinat cu dispozitiv de ridicare si de scurtcircuitare a inelelor.

Motoarele sincrone prezinta avantajul functionarii cu factor de putere ridicat sau pe acela legat de posibilitatea utilizarii lor in regim compensator sincron. Influenta variatiilor tensiunii de alimentare asupra momentului electromagnetic al masinii este mai redusa decat in cazul motoarelor asincrone, iar puterea de desprindere a masinilor cu poli aparenti este satisfacatoare, astfel incat motoarele sincrone constituie solutii acceptabile din punct de vedere al utilizarii energiei chiar daca obtinerea capacitatilor de supraincarcare necesare impune majorarea puterii instalate.

Motoarele de curent continuu sunt de mai multe tipuri: serie, derivatie, mixta.

Motoarele de curent continuu au cuplu de pornire mare si suporta supraincarcari. Ele se ambaleaza in gol deoarece turatia variaza cu sarcina.

Motoarele de curent continuu derivatie au cuplu de pornire mic si u suporta supraincarcari mari. Ele au turatie constanta si nu se ambaleaza in gol.

Motoarele de curent continuu cu excitatie derivatie se folosesc in ateliere pentru strunguri, etc.

Motoarele de curent continuu cu excitatie mixta diferentiala au cuplu de pornire mic si turatie constanta.

Motoarele de curent continuu cu excitatie mixta aditionala au cuplu de pornire mare, suporta supraincarcari si turatia variaza cu sarcina. Ele se folosesc pentru pompe, ventilatoare si masini de ridicat.

Alegerea tensiunii de alimentare si distributie

De tensiunea de alimentare depind parametri liniilor de legatura cu sistemul energetic rational, carcteristicile aparatajului si echipamentelor din statiile de racord si de pornire si prin urmare, valoarea investitiilor a pierderilor de energie si a cheltuielilor de exploatare aferente schemei.

In general, pentru conditiile din tara noastra, alegerea tensiunii in schemele de alimentare se face tinand seama de urmatorii factori importanti:

tensiunea sursei de alimentare;

tensiunea de utilizare a receptoarelor;

perspectiva de dezvoltare a consumului zonei respective.

In STAS 930-75 se precizeaza treptele de tensiune pentru: retele electrice; generatoare electrice; transformatoare electrice precum si tensiunea maxima de regim a izolatiei.

Printre relatiile de calcul a tensiunii teoretice adoptate la conditiile specificedin tara respectiva se numara si cea elaborata de S. N. Nikogosov din U.R.S.S. si este urmatoarea:

Unde:

l - este distanta fata de sursa de alimentare, in Km;

P - puterea tranzitata in MW

In S.U.A. se foloseste relatia lui Still
