Amplificatoare electronice

Amplificatoare electronice


Amplificatoare electronice

Fisa suport 1. Amplificatoare electronice

De cele mai multe ori semnalele electrice nu sunt suficient de intense si pentru a folosi informatia respectiva, se impune amplificarea ei in anumite aplicatii. Circuitul electronic care realizeaza aceasta  operatie se numeste amplificator, iar parametrul cel mai important al unui amplificator este amplificarea.




  • in functie de natura semnalului aplicat avem:

amplificatoare de tensiune ;

amplificatoare de curent ;

amplificatoare de putere .

  • in functie de banda de frecventa avem:

amplificatoare de c.c. (incepand cu f = 0);

amplificatoare de audiofrecventa sau de joasa frecventa (20 Hz - 20 kHz);

amplificatoare de radiofrecventa (20 kHz - 30 MHz);

amplificatoare de foarte inaltǎ frecventǎ (30 MHz - 300 MHz).

  • in functie de lǎtimea benzii de frecventǎ avem:

amplificatoare de bandǎ ingustǎ;

amplificatoare de bandǎ largǎ.


amplificarea;

caracteristicile amplitudine-frecventa si faza-frecventa;

distorsiunile;

raportul semnal/zgomot;

gama dinamica si sensibilitatea.

La proiectarea unui amplificator se propune sa se cunoasca:

Puterea utila in sarcina P [W];

Rezistenta de sarcina Rs [W

Sensibilitatea la intrare S [mV];

Rezistenta de intrare Ri [W

Factorul de distorsiuni neliniare d

Frecventa limita inferioara fj [Hz];

Frecventa limita superioara fs [Hz];

Domeniul de temperatura DT [ C].

Pentru imbunatatirea performantelor unui amplificator:

marirea stabilitatii;

reducerea distorsiunilor;

reducerea tensiunilor perturbatoare.

se foloseste frecvent reactia negativa.

In functie de modul de culegere al semnalului de reactie la iesire (esantionarea semnalului de iesire) si modul de aplicare al acestuia la intrare (compararea cu semnalul dat de generator), s-au stabilit urmatoarele tipuri de reactii:

Fig.1.1.  Reactia serie - serie

Reactia serie - serie

(sau reactie curent - serie)

Amplificatorul transadmitanta:

mareste impedanta de intrare;

mareste impedanta de iesire.

Notatii: A - amplificator, ß - cuadripol de reactie.


Fig.1.  Reactia paralel - paralel

Reactia paralel - paralel

(sau reactie tensiune - paralel)

Amplificatorul transimpedanta:

micsoreaza impedanta de intrare;

micsoreaza impedanta de iesire.

Fig.1.3.  Reactia serie - paralel

Reactia serie - paralel

(sau reactie curent - paralel)

Amplificatorul ideal in curent:

micsoreaza impedanta de intrare;

mareste impedanta de iesire.

Fig.1.4.  Reactia paralel - serie

Reactia paralel - serie

(sau reactie tensiune - serie)

Amplificatorul ideal in tensiune:

mareste impedanta de intrare;

micsoreaza impedanta de iesire.

Influenta reactiei negative asupra caracteristicilor amplitudine-frecventa

In cazul aplicarii unei reactii negative, caracteristica de frecventa se modifica obtinandu - se o largire a benzii de frecvente.

Astfel, frecventele limita superioara si frecventele limita inferioara devin:

unde

unde

Fig.1.5.  Influenta reactiei negative asupra caracteristicilor amplitudine-frecventa

Influenta reactiei negative asupra distorsiunilor neliniare

Daca la intrarea amplificatorului se aplica un semnal sinusoidal, la iesire, semnalul apare distorsionat, datorita caracteristicii neliniare a tranzistorului. Prin circuitul de reactie negativa, semnalul este aplicat din nou la intrare in opozitie de faza, cu o deformare contrara celei de la iesire. In consecinta, semnalul rezultat va fi mai putin deformat prin compensare. Factorul de distorsiuni in cazul amplificatorului cu reactie negativa, este dat de formula: unde

Influenta reactiei negative asupra impedantelor de intrare si de iesire ale amplificatorului

In cazul amplificatorului cu reactie serie, impedanta de intrare creste fata de cazul amplificatorului fara reactie. Intr-adevar, pornind de la formulele:

si folosind relatiile: ; ; I1 = I'1, rezulta:

Se poate demonstra ca impedanta de iesire scade in cazul folosirii reactiei negative, dupa formula: unde

In general, daca se foloseste o reactie negativa foarte puternica, A foarte mare, inlocuind in relatia => , amplificarea cu reactie va fi independenta de parametri amplificatorului. Se obtin astfel, amplificatoare de mare stabilitate.

Aceste consecinte ale aplicarii reactiei negative in amplificatoare, justifica de ce este nelipsita din amplificatoare.

Sugestii metodologice:

CU CE?

  • platforme experimentale.

CUM?

  • metode de invatamant: explicatia,

problematizarea,

conversatia euristica.

  • organizarea clasei: frontal sau pe grupe de elevi

UNDE?

  • sala de clasa;
  • laborator tehnologic.

Respectand SPP-ul, cadrul didactic, stabileste numarul de ore alocat fiecarei teme si are libertatea de a dezvolta fiecare tema parcursa in functie de nivelul de cunostinte al elevilor, de ritmul lor de asimilare a cunostintelor si deprinderilor.

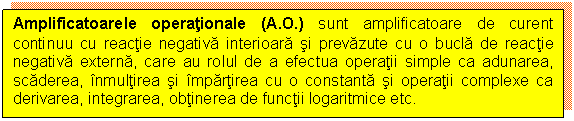

Fisa suport   Amplificatoare operationale

In tabel, se prezinta simbolul de amplificator operational (fig. 1) cu semnificatia pinilor numerotati, precum si configuratia terminalelor A.O. monolitic ßA 741 (fig. 2).

Fig.1. Simbolul amplificatorului operational

Semnificatia pinilor din figura 1 este:

1 - intrare inversoare;

2 - intrare neinversoare;

3 - iesire;

4 si 5 alimentare V+ si V-.

Fig. Configuratia terminalelor pentru amplificatorul operational monolitic ßA 741

Exemple de amplificatoare operationale:

ßA 741, SA741, LM 741, AD 704.

impedanta de intrare (este de ordinul Mohmi sau mai mare);

impedanta de iesire (este de ordinul zecilor de ohmi);

curentii de polarizare (sunt nenuli cu valori cuprinse intre 500 nA si 0,1 pA);

amplificarea in bucla deschisa (extrem de mare 10.000 - 200.000);

offset-ul (sau tensiunea de decalaj de 1-10 mV);

amplificarea pe mod comun in bucla deschisa (teoretic este nula).

Ecuatia de definitie este:  , unde:

u0 reprezinta tensiunea la iesire;

u+ reprezinta tensiunea pe intrarea neinversoare;

u- reprezinta tensiunea pe intrarea inversoare.

Amplificatoarele operationale prezentate sunt:

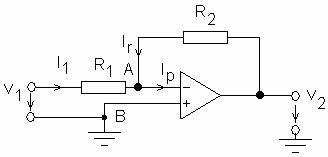

Amplificatorul operational inversor (figura 3):

deci

=>

Fig.3. Schema unui amplificator operational inversor

Notatii:

Ip - curent de polarizare;

Ir - curent de reactie;

I1- curent de intrare.

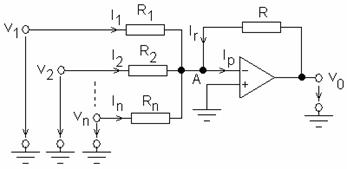

Amplificator operational inversor sumator  (figura 4):

presupunand,

Fig.4. Schema unui amplificator operational inversor sumator

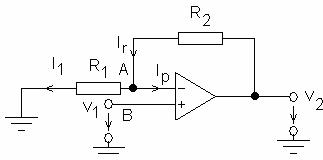

Amplificatorul operational neinversor (figura 5):

unde

( reprezinta tensiune de intrare)

Fig.5. Schema unui amplificator operational neinversor

Sugestii metodologice:

CU CE?

  • platforme experimentale ( B1112 - C sau B1115 - C pentru liceele dotate cu echipament Phare);
  • osciloscop;
  • generator de semnal;
  • lectii AeL: amplificatorul_operational_ideal;

amplificatorul_operational_real.

  • calculatoare cu soft educational de specialitate.

CUM?

  • metode de invatamant: explicatia,

observatia dirijata,

problematizarea,

conversatia euristica.

  • organizarea clasei: frontal sau pe grupe de elevi

In cadrul orelor de laborator, conform SPP-ului, se propune realizarea de amplificatoare operationale,  pe baza schemelor electrice, practic cu componente analogice si/sau prin simulare computerizata cu scopul de a vizualiza si masura:

  • tensiunea la intrarea amplificatorului operational;
  • tensiunea la iesirea amplificatorului operational.

Dupa realizarea masuratorilor se poate calcula amplificarea.

UNDE?

  • sala de clasa;
  • laborator tehnologic;
  • laborator de informatica.

Respectand SPP-ul, cadrul didactic, stabileste numarul de ore alocat fiecarei teme si are libertatea de a dezvolta fiecare tema parcursa in functie de nivelul de cunostinte al elevilor, de ritmul lor de asimilare a cunostintelor si deprinderilor.
