Amplificatoare operationale

Amplificatoare operationale


Amplificatoare operationale

Amplificatoare operationale (AO) sunt dispozitive electronice ce au fost construite, in special, pentru a permite efectuarea de calcule matematice asupra semnalelor analogice. Ele sunt prevazute, in general, cu un etaj de intrare diferential realizat in tehnologie bipolara, JFET sau chiar C-MOS, ceea ce le confera o impedanta de intrare foarte mare. Ele mai contin un etaj intermediar de amplificare si un etaj de iesire de putere care asigura o impedanta de iesire foarte mica (~ 0). Amplificarea in bucla deschisa (fara reactie negativa) a acestor dispozitive este foarte mare, de ordinul a 105 - 106. Controlul riguros al semnalului de iesire se realizeaza prin reactie negativa (feedback). Pentru functionare, AO necesita o sursa de alimentare (in general, dubla) si elemente auxiliare pentru minimizarea tensiunii de offset.

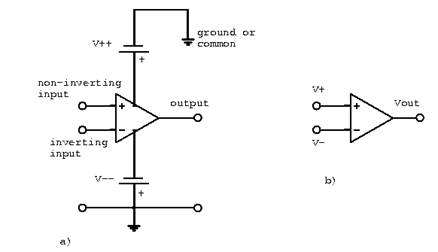

Fig.1. Diagrama completa si cea simplificata a unui amplificator operational

Fara a utiliza nici o alta componenta exterioara, amplificatorul operational indeplineste functia de comparator, tensiunea de iesire, VOUT, fiind descrisa de relatia:

VOUT = A (VNIN - VIN)

unde VNIN este tensiunea aplicata intrarii neinversoare, VIN este tensiunea aplicata intrarii inversoare, iar A reprezinta amplificarea in bucla deschisa.

Prin efectuarea de conexiuni suplimentare si utilizarea unor componente adiacente se poate realiza un controlul riguros al semnalului de iesire, acest fapt datorandu-se reactiei negative (feedback). Evolutia tensiunii de iesire pentru diferite configuratii poate fi dedusa pe baza modelului de AO ideal (A , RNIN , RIN , ININ IIN 0 si VNIN = VIN pentru amplificatorul cu reactie negativa) si aplicand legi simple, precum legea lui Ohm si Kirchoff. Cele mai frecvente configuratii de utilizare ale AO sunt prezentate in tabelul urmator:

Repetor de tensiune

si tinand cont ca A , rezulta:

VOUT = VNIN

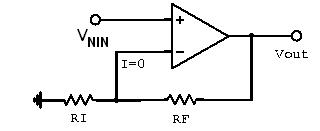

Amplificator neinversor de tensiune

Deoarece VNIN = VIN, aplicand Kirchoff:

rezulta:

VOUT = VNIN (1 + RF / RI)

Amplificator inversor de tensiune

Deoarece VNIN = VIN = 0, aplicand Kirchoff:

rezulta:



VOUT = -VIN (RF / RI)

Convertor curent tensiune

Deoarece VNIN = VIN = 0, aplicand Kirchoff:

rezulta:

VOUT = -IIN*RF

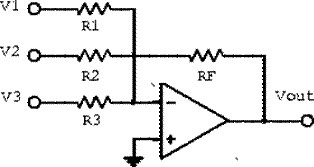

Amplificator sumator inversor

Deoarece VNIN = VIN = 0, aplicand Kirchoff:

rezulta :

VOUT  = - RF * (V1/R1+V2/R2+V3/R3)

Pentru cazul particular R1 = R2 = R3 = RF:

VOUT = - (V1 + V2 + V3)

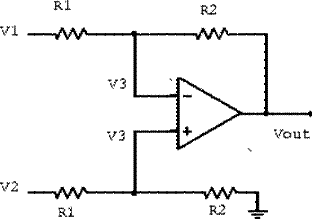

Amplificator diferential

Aplicand, rand pe rand, relatiile de la amplificatorul neinversor si de la cel inversor se obtine:

iar pentru cazul particular cand R1 = R2:

VOUT = V2 - V1

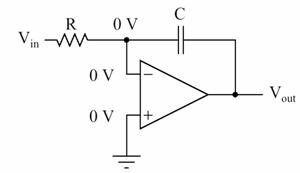

Integrator

Deoarece VNIN = VIN = 0, aplicand Kirchoff:

rezulta, prin integrare :

Diferentiator

Deoarece VNIN = VIN = 0, aplicand Kirchoff:

rezulta :

Aplicatie:

Utilizand un generator de functii (sinusoidal, dreptunghiular, triunghiular), un osciloscop cu doua canale si o sursa dubla de alimentare (± 15 V), studiati functionarea diferitelor configuratii specifice aplicatiilor AO. Suplimentar, se va evalua:

cu ajutorul montajului comparator, frecventa de taiere a AO incluse in circuitul integrat TL082:

cu ajutorul montajului integrator, valoarea capacitatii de integrare;

cu ajutorul montajului derivator, valoarea capacitatii de derivare;
