CORPURI DE ILUMINAT PENTRU LAMPI FLUORESCENTE DE JOASA PRESIUNE

CORPURI DE ILUMINAT PENTRU LAMPI FLUORESCENTE DE JOASA PRESIUNE

Aceste corpuri de iluminat se executa din intr-o gama larga de sortimente si incep sa fie mult utilizate in prezent datorita avantajelor mari pe care le au lampile fluorescente,in comparatie cu cele cu incadescenta.Corpurile fluorescente sunt indicate prin simbolurii compuse din litere fiecare cu semnificatia ei:

I-pentru interior,R-cu reflector(din tabla),D-cu dispensor(din material plastic-stiplex),G-cu gratar difuzant,A-pentru montaj aparent,I-montaj ingropat (un al doilea I),S-pentru montaj suspendat,SI-pentru montaj semingropat si P-protejat contra umiditatii si prafului.

Simbolurile sunt insotite si de doua numere:primul numar indica varianta de fabricatie (01,02)si al doilea numar,format din trei cifre,indica;

-prin prima cifra numarul de lampi din corpul de iluminat;

-prin celelalte doua puterea nominala a unei lampi.

In cazul in care intr-un corp se afla mai multe lampi fluorescente,fiecare dintre acestea se va lega la retea (in figura 2.10),fiecarei lampi corespunzandu-i un balast si un starter.

Se mai utilizeaza urmatoarele montaje de legare la retea:

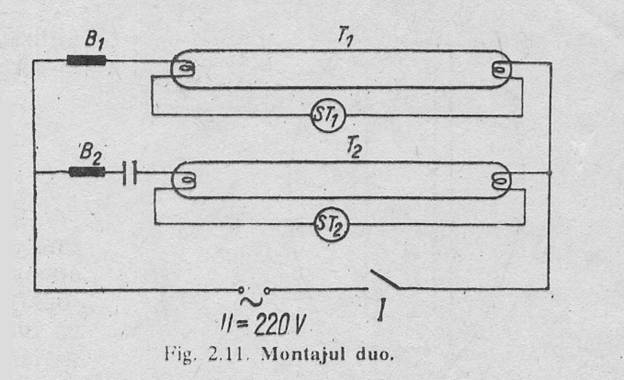

-montajul duo (vezi fig 2.11) ,unde balastul B1 este o reactanta inductiva iar balastul B2 este o reactanta capacitiva.In acest fel factorul de putere al montajului este aproximativ 1.

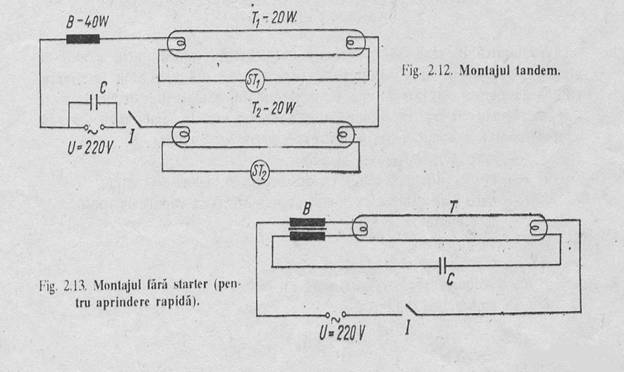

-montajul tandem (vezi fig 2.12) pentru doua lampi de 20W (T1siT2) care utilizeaza in comun un balast (B) de 40 W;

-montajul fara starter (vezi fig 2.13)utilizat pentru lampile de 40W montate in corpurile etamse FIPA si FIPRA.
