Circuite logice secventiale

Circuite logice secventiale


Circuite logice secventiale

Fisa de documentare 1 Prezentare generala a circuitelor basculante bistabile

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

In logica secventiala, iesirea unui circuit depinde nu doar de starea intrarilor in acel moment, ci si de intrarile din momentul anterior. Logica secventiala opereaza cu memorie.



La un Circuit Logic Secvential, CLS, exista, deci, legaturi de reactie de la iesire spre intrare astfel incat valorile functiei de iesire la un moment dat depind de valorile variabilelor de la intrare si de starile elementelor de memorie, interne, ale circuitului, adica de starea anterioara a circuitului.

Cel mai simplu dispozitiv de tip secvential este circuitul basculant bistabil (CBB) numit si flip-flop.

Proprietatile circuitului basculant bistabil (CBB):

  • Circuitele CBB sunt caracterizate prin 2 stari limita: 0 si 1
  • Trecerea dintr-o stare in alta se numeste basculare
  • Bascularea are loc intr-un timp foarte scurt si se manifesta ca o variatie brusca a marimilor electrice la cele doua iesiri ale circuitului
  • Trecerea intr-o anumita stare poate fi determinata de semnalul care reprezinta informatia ce trebuie inscrisa in bistabil sau semnalul de ceas/de tact

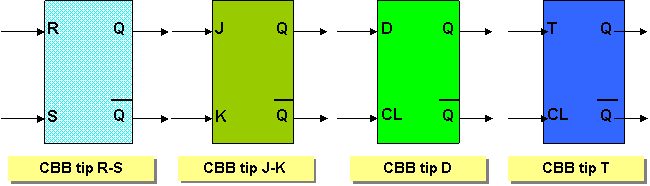

Tipuri uzuale de circuite basculante bistabile, in functie de modul in care sunt comandate: R - S, J - K, T si D

Figura 31




Notatii folosite:

R, S, J, K, T, D intrari

si iesiri

CL, CK, T: intrare de ceas tact

Activitatea de invatare 1.1 Circuite basculante bistabile - generalitați

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

  • Dupa finalizarea acestei activitati, vei fi capabil sa caracterizezi circuitele basculante bistabile.

Durata: 20 minute

Tipul activitatii: Tenis

Continutul activitatii de invatare: Circuite basculante bistabile

Sugestii

              Clasa va fi organizata in perechi, care se vor chestiona succesiv pe o tema.

              Schimbul de intrebari dureaza pana se produce prima greșeala, moment in care celalalt elev primește un punct.

              Elevii "servesc" pe rand, iar sistemul de punctare este cel din tenis: 0, 15, 30, 40, game, cu "egalitate" la 40-40.

              Elevii pot juca și la "dublu mixt"!

Enunt: In perechi, pune intrebari colegului pentru a-i verifica cunoștințele folosind Fișa de documentare 1.

Evaluare:

     Se va realiza o inter-evaluare in interiorul perechilor.

  Tema 7  Circuite logice secventiale

Fisa de documentare 2 Circuite basculante bistabile de tip R-S

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Cel mai simplu circuit basculant bistabil are doua iesiri, una fiind complementul celeilalte, iesiri care pot adopta doar un nivel SUS de tensiune (1 logic) sau un nivel JOS de tensiune (0 logic).

CBB de tip R-S asincrone

Circuitele basculante bistabile asincrone isi modifica starea iesirilor imediat ce starea intrarilor a fost modificata corespunzator.

Circuitele basculante bistabile R-S asincrone prezinta urmatoarea schema bloc:


Semnificatia intrarilor S si R este urmatoarea:

S (Engleza: SET - 'punere pe pozitie") - comanda care permite aducerea CBB din starea de repaus  (notata '0') in starea de functionare (notata '1')

R (Engleza: RESET - 'punere pe zero') - comanda care aduce CBB in starea de repaus.

Combinatiile de stari de intrare care conduc la modificarea sau bascularea iesirilor unui CBB asincron depind de structura interna a dispozitivului, care poate consta fie din porti NOR (SAU-NU) interconectate, fie din porti NAND (SI-NU) interconectate.

1. a. CBB de tip R-S asincrone cu circuite NOR

Consideram ca analizam comportarea bistabilului asincron la momentul t1 cand raspunsul sistemului este Q1, ulterior unui moment t0 cand raspunsul a fost Q0.

R

S

Q

Q

interzis

Figura 33



Tabelul 18




Se constata ca situatia in care R si S sunt simultan 1 conduce la adoptarea de catre ambele iesiri, Q respectiv , a valorii de 0 logic, stare nepermisa din moment ce Q este totdeauna complementul lui .

Sistemul isi va gasi echilibrul in final, dar este imposibil de prevazut care dintre cele doua iesiri va prelua nivelul 0 si care va prelua nivelul 1.

Se spune, deci, ca R=S=1 reprezinta o stare interzisa pentru CBB asincron cu porti NOR.

1. b. CBB de tip R-S asincrone cu circuite NAND

R

S

Q

interzis

Q

Figura 34



Tabelul 19




In acest caz, starea interzisa este R=S=0.

CBB asincrone de tip R-S se folosesc

in constructia altor flip-flopuri, mai complicate

in diverse aplicatii, de exemplu pentru impiedicarea vibratiei comutatoarelor la comanda on sau off

2. CBB de tip R-S sincrone

Majoritatea CBB sunt sincrone, adica ele isi schimba starea la iesire corespunzator starii intrarilor doar cand receptioneaza un semnal numit de tact sau de ceas. Acest lucru se impune deoarece este nevoie, de multe ori, sa se stie cu precizie cand se va produce schimbarea starilor la iesire.

Schema bloc si circuitul logic corespunzator unui astfel de dispozitiv sunt prezentate mai jos:

Figura 35




Figura 36



Circuitul basculant bistabil sincron de tip R-S provine din CBB asincron, prin adaugarea unor porti suplimentare.

Bistabilul R-S-T se mai numeste si semiregistru de decalaj (Engl: HALF SHIFT

REGISTER

Activitatea de invatare 2.1 Circuite basculante bistabile R-S

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Dupa finalizarea acestei activitati, vei fi capabil sa caracterizezi circuitele basculante bistabile R-S.

Durata: 20 minute

Tipul activitatii: Idei care merita spuse

Continutul activitatii de invatare: Circuite basculante bistabile R-S

Sugestii

              Clasa va fi organizata pe echipe.

     Reprezentantul echipei prezinta enunțurile in fața clasei, incercand sa obțina aprobarea restului clasei pentru fiecare dintre ele.

     Scopul ultim al elevului este sa obțina aprobarea macar pentru o idee care merita spusa dintre cele propuse, de aceea va apela la compromisuri, operand modificari pe parcurs pentru a-i mulțumi pe critici, avand grija ca, in același timp, sa-și pastreze susținatorii.

     Daca este imposibil orice compromis, cei care nu sunt de acord vor construi propriul lor enunț, acesta luind locul celui propus inițial.

              Se poate desemna un elev care sa noteze toate enunțurile asupra carora s-a cazut de acord.

Enunt

Pe grupe, formulați un set de 5 enunțuri care merita spuse din informația prezentata in Fișa de documentare 2.

Evaluare:

     Se va contabiliza numarul de enunțuri acceptate pentru fiecare grup in parte.

Activitatea de invatare 2.2 Bistabili R-S cu porți NOR

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Dupa finalizarea acestei activitati, vei fi capabil sa construiești tabelul de adevar al unui bistabil R-S cu porți NOR.

Durata: 30 minute

Tipul activitatii: Piramida

Continutul activitatii de invatare: Circuite basculante bistabile R-S

Sugestii

     Pentru inceput, activitatea are loc in perechi.

     Dupa 15 minute, cate doua perechi se reunesc (5 min) pentru a compara rezultatele obtinute si a negocia varianta aleasa.

     Apoi, pentru alte 5 minute se reia comparatia in grupuri extinse, pentru negocierea variantei finale.

Enunt

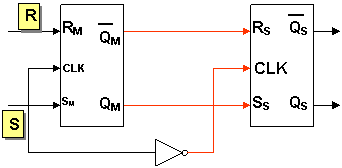

Fie schema logica urmatoare si tabelul de adevar asociat:

R

S

Q0

Q1

. Completeaza tabelul de adevar, tinand cont ca starea Q1 a bistabilului la iesire la un moment dat, este data atat de starea intrarilor, R respectiv S, cat si de starea Q0 a acestuia anterioara momentului considerat.

. Sugereaza o aplicatie practica pentru acest circuit.

Evaluare:

     Se va realiza inter-evaluare intre grupuri.

Activitatea de invatare 2.3 Bistabili R-S cu porți NAND

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Dupa finalizarea acestei activitati, vei fi capabil sa construiești tabelul de adevar al unui bistabil R-S cu porți NAND.

Durata: 20 minute

Tipul activitatii: Piramida

Continutul activitatii de invatare: Circuite basculante bistabile R-S

Sugestii

     Pentru inceput, activitatea are loc in perechi.

     Dupa 15 minute, cate doua perechi se reunesc (5 min) pentru a compara rezultatele obtinute si a negocia varianta aleasa.

     Apoi, pentru alte 5 minute se reia comparatia in grupuri extinse, pentru negocierea variantei finale.

Enunt

Fie schema logica urmatoare si tabelul de adevar asociat:

. Completeaza tabelul de adevar, tinand cont ca starea Q1 a bistabilului la iesire la un moment dat, este data atat de starea intrarilor, R respectiv S, cat si de starea Q0 a acestuia, anterioara momentului considerat.

Sugereaza o aplicatie practica a acestui dispozitiv.

R

S

Q0

Q1

Evaluare:

     Se va realiza inter-evaluare intre grupuri.

Activitatea de invatare 2.4 Sinteza bistabililor R-S cu circuite 7400

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Dupa finalizarea acestei activitati, vei fi capabil

sa realizezi sinteza unui bistabil R-S cu circuite 7400.

Sa verifici practic funcționarea circuitului obținut

Durata: 50 minute

Tipul activitatii: Simulare, exercițiu practic

Continutul activitatii de invatare: Circuite basculante bistabile R-S

Sugestii

     Activitatea are loc in echipe.

Enunt

a)     Deseneaza schema unui circuit basculant bistabil de tip R - S cu porti SI - NU. Utilizeaza, pentru sinteza bistabilului, circuitul 7400.

b)     Noteaza pe schema pinii circuitului integrat 7400 corespunzatori intrarilor si iesirilor portilor utilizate.

c)     Completeaza schema cu elementele necesare pentru semnalarea optica a starii iesirilor.

d)     Conecteaza la intrarea bistabilului un comutator astfel incat circuitul sa poata fi utilizat ca generator manual de tact in lucrarile de laborator cu CLS.

e)     Verifica practic funcționarea circuitului.


Evaluare:

     Se va realiza inter-evaluare intre grupuri.

Tema 7 Circuite logice secventiale

Fisa de documentare 3 Circuite basculante bistabile de tip J-K

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Bistabilii J-K ajuta la evitarea aparitiei starii de nedeterminare in cazul in care intrarile preiau aceeasi valoare logica R=S=1 sau R=S=0; se folosesc bistabili R-S realizandu-se o a doua reactie prin aducerea iesirilor la intrare.

Se impune ca durata semnalului de comanda sa fie mai mare decat timpul de propagare printr-o poarta si mai mic decat timpul de propagare prin doua porti.

Comanda bistabilului J-K se face pe frontul crescator al impulsului de comanda

Iesirea va comuta pe frontul descrescator al impulsului de comanda, functie, insa, de valorile lui J si K de pe frontul crescator.

CBB de tip J-K asincron

Figura 37




Schema bloc:

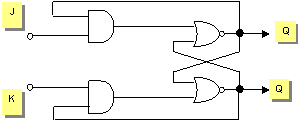

Schema logica:

Figura 38



J

K

Q1

Q0

Basculare

Tabelul de adevar:

Tabelul 20




J (rol de SET - 'punere in pozitie") - comanda care permite aducerea CBB din starea de repaus  (notata '0') in starea de functionare (notata '1')

K (rol de RESET - 'punere pe zero') - comanda care aduce CBB in starea de repaus.

CBB de tip J-K sincron

Schema bloc:

Figura 39




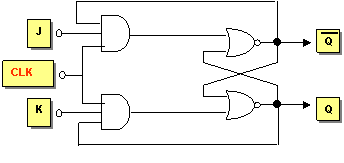

Schema logica:

Figura 40



Circuitul basculant bistabil sincron de tip J-K provine din CBB asincron, prin adaugarea unor porti suplimentare.

Dispozitivul basculeaza cand J=K=1 pe frontal negativ al impulsului de ceas.

Activitatea de invatare 3.1 Bistabili J-K

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat: Dupa finalizarea acestei activitati, vei fi capabil

     sa selectezi componentele electronice pentru realizarea schemei logice a unui bistabil J-K

     sa selectezi componentele electronice pentru realizarea schemei logice a unor bistabili R-S.

Durata: 20 minute

Tipul activitatii: Reconstrucție

Continutul activitatii de invatare: Circuite basculante bistabile J-K

Sugestii

              Clasa va fi organizata in 4 echipe.

     Dupa 10 minute, echipele se vor intalni in plen. Fiecare va prezenta clasei rezultatele propriei sarcini de lucru.

     Ca resurse se vor folosi Fișa de documentare 2 și Fișa de documentare 3.

Enunt

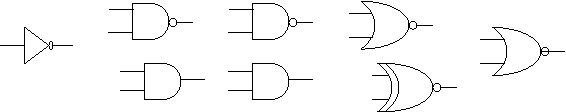

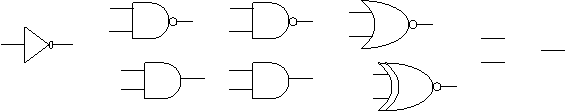

Se dau simbolurile:


a. Combinand aceste simboluri,

Echipa 1: Deseneaza schema de principiu cu porti NOR a unui circuit basculant

bistabil de tip R-S asincron.

Echipa 2: Deseneaza schema de principiu cu porti NAND a unui circuit basculant bistabil de tip R-S asincron.

Echipa 3: Deseneaza schema de principiu cu porti NOR a unui circuit basculant bistabil de tip R-S sincron.

Echipa 4: Deseneaza schema de principiu a unui circuit basculant bistabil de tip J-K asincron.

b. Realizeaza tabelul de adevar corespunzator functionarii fiecarui circuit desenat.

Evaluare: Se recomanda inter-evaluare intre echipe.

Se vor aprecia urmatoarele criterii:

     alegerea corecta a componentelor necesare

     desenarea corecta a schemei

     tabelul de adevar asociat

Activitatea de invatare 3.2  Bistabili J-K - "Idei care merita spuse"

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

  • Dupa finalizarea acestei activitati, vei fi capabil sa caracterizezi circuitele basculante bistabile J-K.

Durata: 20 minute

Tipul activitatii: Idei care merita spuse

Continutul activitatii de invatare: Circuite basculante bistabile J-K

Sugestii

              Clasa va fi organizata in echipe.

     Reprezentantul echipei prezinta enunțurile in fața clasei, incercand sa obțina acordul restului clasei pentru fiecare dintre ele.

     Scopul ultim al elevului este sa pastreze macar o idee care merita spusa, de aceea va apela la compromisuri, operand modificari pe parcurs pentru a-i mulțumi pe critici, avand grija ca, in același timp, sa-și pastreze susținatorii.

     Daca este imposibil orice compromis, cei care nu sunt de acord vor construi propriul lor enunț, acesta luind locul celui propus inițial.

              Se poate desemna un elev care sa noteze toate enunțurile asupra carora s-a cazut de acord.

Enunț:

Pe grupe, formulați un set de 5 enunțuri care merita spuse din informația prezentata in Fișa de documentare 3.

Evaluare:

     Se va contabiliza numarul de enunțuri acceptate pentru fiecare grup in parte.

Activitatea de invatare 3.3 Bistabili J-K - Tenis

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

  • Dupa finalizarea acestei activitati, vei fi capabil sa caracterizezi circuitele basculante bistabile J-K.

Durata: 20 minute

Tipul activitatii: Tenis

Continutul activitatii de invatare: Circuite basculante bistabile J-K

Sugestii

              Clasa va fi organizata in perechi ai carei membri iși vor pune intrebari in mod succesiv.

              Schimbul de intrebari dureaza pana se produce prima greșeala, moment in care celalalt elev primește un punct.

              Elevii "servesc" pe rand, iar sistemul de punctare este cel din tenis: 0, 15, 30, 40, game, cu "egalitate" la 40-40.

              Elevii pot juca și la "dublu mixt"!

Enunt: In perechi, pune-ți intrebari cu colegul pentru a va verifica cunoștințele despre circuitele basculante bistabile J-K, folosind Fișa de documentare 3.

Evaluare:

     Se va realiza o inter-evaluare in interiorul perechilor.

Tema 7 Circuite logice secventiale

Fisa de documentare 4 Circuite basculante bistabile de tip Master-Slave

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Metoda Master-Slave (stapan-sclav) este una dintre cele mai folosite metode de a realiza tranzitia iesirii doar la primirea unor impulsuri de tact potrivite, deoarece tolereaza cresteri si descresteri lente de semnal (asa numitele fronturi de semnal lente).

CBB de tip R-S MASTER - SLAVE cu circuite NAND interconectate

Figura 41



Este alcatuit din doua semiregistre de decalaj comandate in antifaza de impulsul de tact.

CBB de tip MASTER - SLAVE cu bistabili J-K

Figura 42



Cele doua impulsuri de tact sunt separate intern printr-un inversor

In timpul functionarii, un impuls pozitiv aplicat pe MASTER va fi negativ pe SLAVE

La aplicarea unui semnal pozitiv de tact, bistabilul MASTER J-K va putea accepta intrarile J si K drept date, in timp ce bistabilul J-K SLAVE va avea iesirile izolate fata de schimbarile de la iesirea MASTER, deoarece tactul sau este negativ

Pe durata modificarii iesirilor SLAVE, intrarile sale nu pot fi modificate de nici o schimbare a ieșirilor din MASTER

Cand tactul pe MASTER este negativ, bistabilul SLAVE accepta datele, caci tactul sau este pozitiv; in acest timp, bistabilul MASTER nu poate accepta date noi

Dispozitivele tip MASTER-SLAVE sunt aplicabile ori de cate ori este necesar ca schimbarile de la intrare sa nu afecteze imediat iesirile.

Activitatea de invatare 4.1 Circuite Master-Slave

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat: Aceasta activitate te va ajuta

                     sa selectezi componentele electronice pentru realizarea unor circuite master-slave si

                     sa le interconectezi pentru o functionare corecta.

Durata: 40 minute

Tipul activitatii: Simulare, Piramida

Continutul activitatii de invatare: Circuite basculante bistabile de tip Master-Slave

Sugestii

              Clasa se va organiza mai intai in perechi.

              Dupa 10 minute, perechile ce au avut aceeași sarcina (a, b sau c ) se vor reuni cate 4 apoi cate 8 pentru a negocia varianta finala.

              Dupa 20 minute, grupele extinse vor prezenta produsele muncii lor intregii clase.

Enunt

1. Folosind simbolurile de porți logice de mai jos, realizați schema unui circuit basculant bistabil master-slave asincron

  1. tip R-S cu porți NAND
  2. tip R-S cu porți NOR
  3. tip J-K

2. Modificați schema inițiala pentru a o transforma in circuitul sincron corespunzator.


Evaluare: Se va realiza o inter-evaluare intre grupe.

Activitatea de invatare 4.2 Semnalul de ieșire al circuitelor Master-Slave

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Aceasta activitate te va ajuta:

  • sa selectezi componentele electronice pentru realizarea unor scheme de circuit master-slave
  • sa argumentezi funcționarea circuitelor master-slave

Durata: 40 minute

Tipul activitatii: Rezolvare de probleme, mozaic

Continutul activitatii de invatare: Circuite basculante bistabile de tip Master-Slave

Sugestii

              Se vor consulta Fișele de documentare 2, 3 și 4. precum și Glosarul de termeni.

              Clasa se va organiza pe grupe mari, care se vor imparți, la randul lor, in subgrupe mai mici (2-3 elevi), fiecare subgrupa avand de rezolvat sarcinile a, b, c, respectiv d.

              Dupa 15 minute, subgrupele cu aceeași sarcina se vor uni și vor verifica rezolvarea sarcinii pe care au avut-o. (10 min)

              Ultimele 10-15 minute se vor desfașura cu refacerea grupurilor mari inițiale și un peer-learning pentru rezolvarea tuturor sarcinilor a-d.

Enunt

a.      Explica, pe scurt, ce ințelegi prin termenii de master, respectiv slave referitor la un bistabil sincron.

b.     Construiește diagrama de circuit și explica funcționarea unui bistabil master -slave tip R-S.

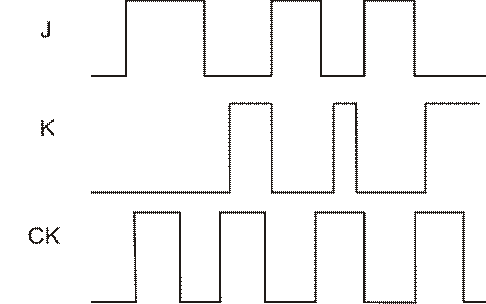

c.      Intrarile unui bistabil sincron Master Slave J-K arata ca in figura de mai jos. Dedu forma ieșirii Q presupunand ca aceasta era inițial in zero logic.

d.     Argumenteaza avantajul folosirii circuitului master-slave J-K fața de folosirea bistabilului simplu J-K.

Evaluare:

     Se va realiza o inter-evaluare intre grupele inițiale.

Tema 7 Circuite logice secventiale

Fisa de documentare 5  Circuite basculante bistabile de tip T

Competente:

     Identifica componente electronice

     Analizeaza montaje cu circuite integrate digitale

Circuitele basculante bistabile de tip T constituie cel mai simplu automat.

Daca, in cazul bistabilului J-K, intrarile J si K sunt conectate impreuna, se obtine bistabilul de tip T.

Acesta are o singura intrare de date, T.

Schema bloc:

Figura 43




Tabelul de adevar restrans arata astfel:

T

Qn+1

Qn

Tabelul 22




Diagrama de evolutie a starilor:


Bistabilul comuta totdeauna in starea complementara in urma aplicarii unui impuls de tact. Revine in starea initiala dupa fiecare doua impulsuri aplicate la intrare (cand T=1), deci executa divizarea cu 2 a frecventei impulsurilor de la intrarea de tact.

Familiile curente de CI nu contin bistabili de tip T ca atare, deoarece ei se construiesc, de regula, cu bistabili JK- MS, ingloband astfel toate avantajele pe care le ofera aceste circuite.

Activitatea de invatare 5.1 Tabelul de adevar al bistabililor de tip T

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

  • Aceasta activitate te va ajuta sa explici funcționarea unui bistabil tip T prin completarea tabelului de adevar corespunzator.

Durata: 20 minute

Tipul activitatii: Rezolvare de probleme

Continutul activitatii de invatare: Circuite basculante bistabile de tip T

Sugestii

              Se va consulta Fișa de documentare 5.precum și Glosarul de termeni.

              Elevii vor lucra individual, apoi iși vor confrunta soluțiile cu ale colegului de banca.

Enunt

Completeaza tabelul de adevar cu informația lipsa, considerand doua momente de timp succesive: n, respectiv momentul imediat urmator, (n+1).

T

Qn

Qn+1

Evaluare:

     Se va realiza o inter-evaluare intre elevi.

Activitatea de invatare 5.2 Circuit basculant bistabil de tip T 7473

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

  • Aceasta activitate te va ajuta sa verifici funcționarea unui bistabil T 7473

Durata: 50 minute

Tipul activitatii: Simulare, Exercițiu practic

Continutul activitatii de invatare: Circuite basculante bistabile de tip T

Sugestii

              Clasa va fi organizata pe echipe

Enunt

Mai jos se dau schema de dispunere a pinilor și tabelul de adevar pentru un dispozitiv CI 74148 de tip JK-MS.

INTRARI

IESIRI

CLR

J

K

Q

X

X

X

Q0

Q0


Sarcini de lucru:

a)     Conecteaza in cascada doi bistabili JK - MS pentru a obține bistabili de tip T. (Folosește ca model circuitul integrat 7473) .

b)     Cupleaza la intrarea de tact a circuitului un generator manual de tact, realizat cu porti SI - NU (bistabil de tip R - S).

c)     Noteaza pe schema pinii CI utilizati.

d)     Conecteaza in iesirile bistabililor LED-uri pentru a semnala optic starea logica si completeaza tabelul de adevar si diagrama cu evolutia in timp a starii iesirilor.

e)     Observa pe diagrama divizarea de frecventa.

Evaluare:

     Se va realiza o inter-evaluare intre echipe.

Tema 7  Circuite logice secventiale

Fisa de documentare 6 Circuite basculante bistabile de tip D

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Tot in scopul prevenirii aparitiei starii de nedeterminare la intrarile unui bistabil R-S, se practica plasarea unui inversor pe linia de date, astfel incat una dintre porti sa fie alimentata cu complementul celeilalte.

Acest tip de bistabil realizeaza stocarea propriu-zisa a informatiei.

Bistabilul de tip D este un repetor care realizeaza si functia de intarziere cu un tact a datelor de intrare, de unde si denumirea bistabilului D (DELAY), zavor de date sau bistabil de intarziere.

Are o singura intrare, iar iesirea este identica cu intrarea, prezentand o mica intarziere in timp.

Bistabilul D nu zavoraste iesirea, ci aceasta urmareste pur si simplu intrarea.

Pentru a zavori intrarea de date D, dispozitivul poate fi echipat cu o intrare de validare E care sa realizeze aceasta functie cand se afla in starea JOS.

D - intrarea de date

CLK- intrarea de tact/ceast

Q, Q negat - iesirile

CLR- CLEAR - echivalent cu RESET

PR- PRESET - echivalent cu SET

PR si CLR - intrari de fortare, active in zero (initializare si stergere)


Schema bloc:


Figura 45



Activitatea de invatare 6.1 Circuite basculante bistabile de tip D


Competenta:

Identifica componente electronice

Obiectivul vizat: La sfarșitul acestei activitați de invațare vei fi capabil construiești schema logica a unui bistabil D.

Durata: 30 minute

Tipul activitatii: Transformare

Continutul activitatii de invatare: Circuite basculante bistabile de tip D

Sugestii:

              Se vor consulta Fișa de documentare 6 și, eventual, Fișa de documentare 5. și Glosarul de termeni.

              Clasa se va organiza in perechi sau pe grupe.

Enunt

Utilizand o combinație de simboluri logice de circuit și scheme bloc sau doar simboluri de circuit , construiește schema logica a unui bistabil tip D.

Evaluare:

     Se va realiza o inter-evaluare intre perechi sau intre grupe.

Activitatea de invatare 6.2  Semnalul de ieșire al unui bistabil de tip D

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

La sfarșitul acestei activitați vei fi capabil sa explici funcționarea unui bistabil tip D

Durata: 30 minute

Tipul activitatii: Rezolvare de probleme

Continutul activitatii de invatare: Circuite basculante bistabile de tip D

Sugestii

              Se va consulta Fișa de documentare 6

              Clasa se va organiza pe perechi sau pe grupe.

Enunt

Formele de unda de mai jos sunt aplicate unui bistabil tip D.

Dedu forma de unda a ieșirii Q presupunand ca, inițial, aceasta a fost in zero logic.

Evaluare:

     Se va realiza o inter-evaluare intre perechi sau intre grupe.

Activitatea de invatare 6.3 Circuit basculant bistabil de tip D 7474

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

La sfarșitul acestei activitați vei fi capabil sa verifici funcționarea unui circuit bistabil tip D 7474

Durata: 50 minute

Tipul activitatii: Simulare, Exercițiu practic

Continutul activitatii de invatare: Circuite basculante bistabile de tip D

Sugestii

              Se va consulta Fișa de documentare 6 și Fișa de documentare 4

              Clasa se va organiza pe grupe.

Enunt

Mai jos se dau schema de dispunere a pinilor pentru un dispozitiv CI 74148 și tabelul de adevar al unui bistabil de tip D.

INTRARI

IESIRI

PR

CLR

D

Q

X

X

X

X

Q0

Sarcini de lucru:

a)     Redeseneaza schema bistabilului de tip T de la Activitatea de invațare 5.2. folosind bistabili de tip D. (Folosește ca model circuitul integrat 7474) .

b)     Indica un alt circuit integrat (din seria CMOS 4000) care poate fi utilizat in constructia montajului.

c)     Vizualizeaza cu ajutorul osciloscopului semnalele f(t), Q1 si Q2.

Evaluare:

     Se va realiza o inter-evaluare intre grupe.

Activitatea de invatare 6.4  Versatilitatea bistabililor J-K

Competenta:

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

La sfarșitul acestei activitați vei fi capabil sa construiești schema unui bistabil T și D utilizand schema unui bistabil tip J-K

Durata: 30 minute

Tipul activitatii: Transformare

Continutul activitatii de invatare: Circuite basculante bistabile de tip D, Circuite basculante bistabile de tip T

Sugestii

              Se va consulta Fișa de documentare 6 și 5, precum și Glosarul de termeni.

              Clasa se va organiza pe perechi sau pe grupe.

Enunt

    1. Pornind de la schema de circuit a unui bistabil tip K-K, realizați:

Un bistabil D

Un bistabil T

    1. Indicați elementele de circuit de care ați avut nevoie in plus.
    2. Construiți tabelele de adevar pentru ambele tipuri de bistabili realizate.

Evaluare:

     Se va realiza o inter-evaluare intre perechi sau intre grupe.

Tema 7  Circuite logice secventiale

Fisa de documentare 7 Prezentare generala a numaratoarelor electronice

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Numaratoarele electronice sunt circuite logice secventiale destinate numararii impulsurilor care apar la intrarea lor si apoi memorarii rezultatului numararii.

Evolutia numaratorului in cadrul starilor se face intr-o anumita ordine, fixata prin constructia numaratorului, in ritmul unui semnal de tact.

Caracteristicile unui numarator:

Nmax - capacitatea numaratorului. Reprezinta numarul maxim de stari posibile ale numaratorului.

Nmax 2n unde n reprezinta numarul maxim de stari stabile ale numaratorului

Rapiditatea in functionare este definita prin doi parametri:

frecventa impulsurilor de numarare;

timpul de pozitionare al numaratorului.

Numaratoarele reprezinta aplicatia principala a bistabililor de tip T. Daca bistabilul de tip T este comandat prin T=1, devine un circuit de numarare binara.

Clasificare:

Dupa modul de aplicare a impulsului de comanda:

- numaratoare asincrone - intrarea de tact a fiecarei celule bistabile este conectata la iesirea celulei anterioare;

- numaratoare sincrone - toate intrarile de tact sunt conectate impreuna, bascularea tuturor bistabililor facandu-se in acelasi moment.

Dupa sensul numararii:

- numaratoare directe - fiecare impuls prezent la intrarea numaratorului creste continutul sau cu o unitate;

- numaratoare inverse - fiecare impuls prezent la intrarea numaratorului scade continutul sau cu o unitate;

- numaratoare reversibile - efectueaza numararea in ambele sensuri. In ambele cazuri, un numarator poate fi o colectie de automate elementare independente, conectate in asa fel incat nu apare o reactie suplimentara.

Foarte frecvent, in constructia numaratoarelor se folosesc bistabili J-K datorita proprietatii acestora de a diviza numarul de impulsuri inregistrate la iesire fata de numarul impulsurilor prezente la intrare, adica de a bascula doar la preluarea ambelor intrari ale unui 1 logic.

J

K

Q

Q0

Basculare

Tabelul 23




Diagrama de evoluție a starilor este urmatoarea:



Figura 46



Figura 46




Activitatea de invatare 1 Prezentare generala a numaratoarelor electronice

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat: Aceasta activitate te va ajuta sa expui intr-o maniera personala cunoștințele referitoare la caracteristicile numaratoarelor electronice.

Durata: 30 minute

Tipul activitatii: Aide-mémoire (rezumat), organizator grafic

Continutul activitatii de invatare: Prezentare generala a numaratoarelor electronice

Sugestii:

              Elevii vor lucra individual.

              Se va face evaluare intre colegii de banca (inter-evaluare).

Enunt

Realizeaza un rezumat al conținutului Fișei de documentare in care sa organizezi informația utilizand dreptunghiuri, cercuri, sageți sau orice alte mijloace grafice pe care le consideri potrivite.

Evaluare: Se va realiza o inter-evaluare intre elevi.


Activitatea de invatare 2 Caracteristici ale numaratoarelor electronice


Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Aceasta activitate te va ajuta sa ințelegi caracteristicile numaratoarelor electronice.

Durata: 30 minute

Tipul activitatii: Documentare

Continutul activitatii de invatare: Prezentare generala a numaratoarelor electronice

Sugestii

     Se va consulta Fișa de documentare , orice surse internet pe aceste teme, reviste de specialitate și Glosarul de termeni.

              Elevii vor lucra in perechi sau in grupe mici.

Enunt

a. Discutați diferența dintre:

Logica combinaționala și logica secvențiala

Numaratoare asincrone și sincrone

Numaratoare inverse, directe și reversibile

b. Explicați noțiunea de capacitate a unui numarator.

Evaluare:

     Se va realiza o inter-evaluare.



Tema 7 Circuite logice secventiale

Fisa de documentare 8 Numaratoare electronice asincrone

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Numaratoare electronice asincrone

Sa analizam succesiunea de numere de la 0 la 7 scrise in cod binar:

Tabelul 24



Nota: MSB = (Engl) Most Significant Bit ( Rom: bitul cel mai semnificativ)

LSB = (Engl) Least Significant Bit (Rom: bitul cel mai puțin semnificativ)

B = basculare (trecerea din 0 in 1 sau din 1 in 0)

Concluzie:

a) valoarea primului bit (LSB bitul cel mai putin semnificativ) basculeaza (comuta) la cresterea cu o unitate a oricarui numar

b) valoarea bitului al doilea basculeaza (comuta) totdeauna ca o consecinta a tranzitiei in zero a primului bit

c) valoarea bitului al treilea (MSB bitul cel mai semnificativ) basculeaza (comuta) totdeauna ca o consecinta a tranzitiei in zero a celui de-al doilea bit

Pentru implementarea unei astfel de scheme logice,

Se va asocia fiecarui bit al numarului un bistabil de tip JK cu J=K=1

Intrarea de tact a fiecarui bistabil va fi legata de iesirea bistabilului anterior

Comanda bistabilului JK se va face pe frontul crescator al impulsului de comanda, iar iesirea comuta pe frontul descrescator, in functie de valorile lui J si K de pe frontul crescator.

Utilizand acest procedeu se poate realiza un numarator asincron prin conectarea in cascada a N bistabili, respectand conditia: QK-1 sa fie comutat cu CLKK, iar pe intrarea de ceas a primului bistabil de tip JK sa fie aplicate impulsurile de numarare.

Exemplu

numarator electronic asincron in baza 8

Figura 47



Diagrama de evoluție a starilor:

Figura 48



2. Numarator electronic asincron cu capacitatea N=6

Numarul de bistabili necesar: 6≤23 , deci n=3

Tabelul de adevar care descrie evolutia starii iesirilor:

TACT

QA (20)

QB(21)

QC(22)

Tabelul 25



Este necesar ca numaratorul sa fie impiedicat sa evolueze de la 5 la 6 (011), combinatia trebuind sa-l aduca in starea 0.

Se conecteaza un circuit NAND la iesirile QB si QC, a carui iesire se conecteaza la intrarile de RESET ale celor trei CBB.

Figura 49




Diagrama de evoluție a starilor:

Figura 50



Activitatea de invatare 8.1 Numarator asincron modulo 16

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Aceasta activitate te va ajuta

     sa selectezi componentele electronice pentru realizarea unor numaratoare asincrone si

     sa interconectezi componentele electronice pentru o functionare corecta.

Durata: 30 minute

Tipul activitatii: Reconstrucție, Simulare

Continutul activitatii de invatare: Numaratoare asincrone

Sugestii

              Clasa se va organiza pe grupe.

     Dupa 15 minute, grupele vor prezenta munca personala pe foi de flip-chart sau pe perete.

Enunt

  1. Utilizand simbolurile logice din  figura, realizati un numarator electronic asincron cu N=16
  2. Folosind catalogul de circuite integrate, determinati tipul si numarul de circuite integrate necesare realizarii acestui numarator.

Evaluare: Se va realiza o inter-evaluare intre grupe, ținandu-se cont de urmatoarele criterii:

     alegerea corecta a componentelor necesare

     desenarea corecta a schemei

     determinarea numarului de circuite integrate necesare realizarii numaratorului

Activitatea de invatare 8.2 Numaratoare asincrone cu CBB J-K

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Aceasta activitate te va ajuta sa selectezi componentele electronice pentru realizarea unor numaratoare asincrone si sa le interconectezi pentru o functionare corecta.

Durata: 30 minute

Tipul activitatii: Simulare

Continutul activitatii de invatare: Numaratoare asincrone

Sugestii

v              Clasa se va organiza pe grupe.

v    Dupa 20 minute, schimbati rezultatele cu o alta grupa si evaluati-va reciproc!

Enunt

Dispui de un catalog de circuite integrate, bistabili de tip JK si porti NAND.

  1. Deseneaza schema unui numarator cu N=16 folosind CBB de tip JK;
  2. Modifica schema de la a) folosind porti NAND asfel incat numaratorul sa aiba capacitatea N= 9 (grupa ), N= 11 (grupa ), N= 13 (grupa ) si N= 14 (grupa )
  3. Determina codul si numarul circuitelor integrate necesare pentru realizarea numaratorului.

Evaluare: Se va realiza o inter-evaluare intre grupe, ținandu-se cont de urmatoarele criterii:

    • schema corecta a numaratorului cu CBB tip JK
    • schema corecta a numaratorului cu porti NAND
    • determinarea codului si numarului de circuite integrate necesare realizarii numaratorului

Tema 7 Circuite logice secventiale

Fisa de documentare 9 Numaratoare electronice sincrone

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Numaratoare electronice sincrone

La numaratoarele sincrone, impulsurile care urmeaza a fi numarate se aplica simultan pe toate intrarile bistabililor ce formeaza numaratorul.

Bistabilii care au conditiile de basculare indeplinite basculeaza toti o data.

Viteza de numarare este mai mare la un numarator sincron in comparatie cu cel asincron

Exemplu:

Numarator sincron cu doua etaje

Figura 51




Tabelul de adevar care descrie evolutia starii iesirilor:

TACT

QA (20)

QB(21)

Tabelul 26



Figura 52



Numaratoare electronice asincrone inverse

Numararea inversa consta in scaderea unei unitati din numarul continut de numarator, pentru fiecare impuls de intrare.

Exemplu: numarator electronic asincron in baza 8

Figura 53



Primul impuls care apare la intrarea T a bistabilului A basculeaza toti bistabilii in "1", astfel incat continutul numaratorului este 7 (111).

Dupa cel de al optulea impuls, toti bistabilii vor fi in "0"

Figura 54



Activitatea de invatare 9.1 Numarator sincron modulo 16

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Aceasta activitate te va ajuta

sa selectezi componentele electronice pentru realizarea unui numarator sincron si

sa interconectezi componentele electronice pentru o functionare corecta.

Durata: 35 minute

Tipul activitatii: Simulare

Continutul activitatii de invatare: Numaratoare sincrone

Sugestii

Clasa se va organiza pe grupe.

Dupa 15 minute, schimbati rezultatele cu o alta grupa si evaluati-va reciproc!

Enunt

a.      Realizeaza diagrama de circuit a unui numarator modulo 16 operand sincron, cu bistabili J-K.

b.     Construiește tabelul de adevar sau diagrama de tranziție a starilor pentru a explica tranzițiile semnalului de ieșire pentru o numaratoare completa. (Folosește presupunerea ca bistabilii basculeaza pe frontul pozitiv al semnalului de tact.)

Evaluare: Se va realiza o inter-evaluare intre grupe.

Activitatea de invatare 9.2 Numarator sincron reversibil modulo 8

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Aceasta activitate te va ajuta sa identifici componentele electronice necesare transformarea unei scheme logice date si sa le interconectezi pentru o functionare corecta.

Durata: 35 minute

Tipul activitatii: Transformare

Continutul activitatii de invatare: Numaratoare sincrone

Sugestii

Clasa se va organiza pe grupe.

Dupa 25 minute, schimbati rezultatele cu o alta grupa si evaluati-va reciproc!

Enunt

Proiecteaza un numarator reversibil sincron modulo 8 folosind bistabili J-K precum și alte elemente de circuit necesare.

Semnalul de control care determina sensul de numarare se va considera 1 logic pentru numarare directa și 0 logic pentru numarare inversa.

Evaluare: Se va realiza o inter-evaluare intre grupe.

Activitatea de invatare 9.3  Numarator sincron modulo 10

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Aceasta activitate te va ajuta sa identifici componentele electronice necesare pentru transformarea unei scheme logice date

Durata: 35 minute

Tipul activitatii: Transformare

Continutul activitatii de invatare: Numaratoare sincrone

Sugestii

Clasa se va organiza pe grupe.

Dupa 25 minute, schimbati rezultatele cu o alta grupa si evaluati-va reciproc!

Enunt

Argumenteaza posibilitatea transformarii unui numarator sincron modulo 16 intr-unul modulo 10.

Realizeaza schema logica de circuit și tabelul de adevar corespunzatoare. Folosește bistabili J-K cu declanșare pe frontul negativ.

Evaluare: Se va realiza o inter-evaluare intre grupe.

Tema 7  Circuite logice secventiale

Tema Circuite logice secventiale

Fisa suport 10. Circuite de memorare

Competente:

Identifica componente electronice

Sistemul de memorare este alcatuit dintr-un mediu de memorare și circuitele aferente funcționarii intregului sistem.

Datele sub forma binara sunt inmagazinate in diferite celule de memorie care poarta numele de locașii. Fiecare locașie conține un bit și poate fi identificata printr-o adresa.

Numarul maxim de locații adresabile constituie capacitatea memoriei, exprimandu-se de obicei in octeți sau cuvinte și in multiplii acestora: kilo (1k = 210 = 1024) sau Mega (1M = 22 = 10485760).

Octetul reprezinta o locație adresabila independent cu o capacitate de 8 biți, fiind numit și byte sau caracter. Daca numarul de biți dintr-o locație adresabila independent este diferit de 8, atunci secvența poarta numele de cuvant și are lungimea de 4, 16, 32, 64 etc. biți.

Complexitatea operațiilor efectuate de un calculator, precum și viteza lui de calcul depind, mai ales, de capacitatea, viteza și organizarea memoriei sale. Pentru inscrierea in memorie, informația este introdusa, mai intai, in registrul de date (informații), iar adresa locației unde va fi inmagazinata informația se introduce in registrul de adrese. Transferul informației in locația respectiva are loc in urma aplicarii comenzii de inscriere a datelor.

Pentru citirea informației, se specifica mai intai adresa locației de memorie, cu ajutorul registrului de adrese. Informația este transmisa din memorie in rewgistrul de informații in vederea citirii, in urma aplicarii comenzii de citire a datelor.

Pentru a face posibila recunoașterea locației atat la scriere cat și la citire, conținutul registrului de adrese se decodifica cu ajutorul unui decodificator de adrese.

In majoritatea sistemelor de calcul se utilizeaza urmatoarele tipuri de memorie:

Memorii interne avand capacitate mica și viteza mare de operare;

Memorii externe avand capacitate foarte mare și viteza redusa de operare (sau acces);

Memorii tampon avand capacitate medie și viteza de operare comparabila cu a memoriilor interne.

O alta clasificare a memoriilor este urmatoarea:

Memorii distructive, la care informația se distruge in urma citirii;

Memorii nedistructive, la care informația este alterata in urma citirii.

Dupa modul de funcționare, memoriile pot fi:

Statice - rețin informația cat timp memoria este alimentata;

Dinamice - stocheaza informația un timp scurt (1-2ms) in timpul alimentarii, conținutul memoriei necesitand improspatare din timp in timp.

Din punctul de vedere al modificarii conținutului memoriei, memoriile pot fi:

Memorii numai citește (ROM = Read Only Memory) - conținutul se inscrie la fabricarea circuitului integrat;

Memorii citește - scrie (RWM = Read Write Memory sau RAM = Random Access Memory - memorii cu acces aleator). Conținutul acestora poate fi modificat de cate ori se dorește;

Memorii semipermanente - reprogramabile (Read Mostly Memory). Conținutul se modifica, dar mai greu.

Selectarea celulei dorite, scrierea sau citirea cer o anumita desfașurare in timp a semnalelor de comanda.

Caracteristicile unei memorii sunt:

Timpul de acces (de adresare)

Reprezinta durata intre solicitarea unei celule (locații) in memorie și momentul cand conținutul locației respective poate fi citit (30-60 ns la memoriile TTL; 100-500 ns la memoriile MOS).

Modul de acces - exista doua moduri de organizare a unei rețele de celule de memorare:

Serie (secvențial) - in care timpul pentru localizarea unei adrese depinde de poziția ei in rețea;

Aleator (Random Access) - care nu depinde de poziția adresei in rețea.

Capacitatea de inmagazinare.

Numarul de celule conținute de o memorie este totdeaun a o putere a lui 2. Capacitatea reprezinta produsul intre numarul de cuvinte in memorie și numarul de celule cuprinse in fiecare cuvant.

Puterea electrica consumata de o memorie se raporteaza la un bit și se masoara in mW/bit.

Memorii TTL - 1 mW/bit;

Memorii MOS - 0,1 mW/bit;

Memorii CMOS - 0,01 mW/bit;

Activitatea de invatare 10.1  Circuite de memorare

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat: Aceasta activitate te va ajuta sa expui intr-o maniera personala cunoștințele referitoare la caracteristicile circuitelor de memorare.

Durata: 30 minute

Tipul activitatii: Aide-mémoire (rezumat), organizator grafic

Continutul activitatii de invatare: Circuite de memorare

Sugestii:

              Elevii vor lucra individual.

Enunt

Realizeaza un rezumat al conținutului Fișei de documentare 10. in care sa organizezi informația utilizand dreptunghiuri, cercuri, sageți sau orice alte mijloace grafice pe care le consideri potrivite.

Evaluare:

Se va face evaluare intre colegii de banca (inter-evaluare).

Fisa de documentare 11  Registre

Competente:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Registrele sunt circuite electronice care primesc, stocheaza si transfera informatia in cod binar, prin actionarea unei comenzi speciale.

Daca informatia ce trebuie inscrisa are n biti, atunci registrul va contine n circuite basculante bistabile, cate unul pentru fiecare bit.

Tipuri de registre:

Registru dinamic - informatia pe care o detine nu poate fi mentinuta decat daca se improspateaza cu o cadenta oarecare.

Registru static - informatia stocata in diversele celule nu dispare dupa oprirea actiunii de comanda.

Clasificarea registrelor dupa modul de inscriere/extragere a informatiei:

registre cu inscriere serie si citire serie

registre cu inscriere serie si citire paralel

registre cu inscriere paralel si citire serie

registre cu inscriere paralel si citire paralel

Registre cu inscriere serie si citire serie (registre de deplasare)

Sunt formate din CBB conectate in serie

Informatia se inmagazineaza si poate fi transferata de la un bistabil la altul

Exemple:

Registre realizate cu bistabili de tip D

Registru de deplasare de la stanga la dreapta

Figura 55



Fiecare impuls de tact va deplasa starea "1" ce apare la intrarea primului bistabil cu cate o celula spre dreapta pana ce este scoasa din registru.

Registru de deplasare de la dreapta la stanga

Figura 56



Fiecare impuls de tact va deplasa starea "1" ce apare la intrarea bistabilului D3 cu cate o celula spre stanga pana ce este scoasa din registru.

Exista registre de deplasare reversibile care, in functie de semnalul care se aplica pe o linie de comanda a operatiei, va deplasa informatia spre dreapta sau spre stanga.

Registrul de deplasare la care iesirea ultimului bistabil este conectata la intrarea primului reprezinta un numarator in inel.

Registre cu inscriere serie si citire paralel

Figura 57



Functionarea acestui registru pentru cuvinte de 4 biti poate fi urmarita in tabel:

TACT

Q0

Q1

Q2

Q3

d

Tabelul 27



c

d

b

c

d

a

b

c

d

La fiecare impuls de ceas se introduce cate un bit al cuvantului de intrare

Cand registrul a fost complet incarcat se da comanda de citire si datele sunt livrate in paralel

Citirea in paralel nu este distructiva

Utilizarea registrului pentru o noua informatie se face dupa punerea lui pe 0

Registre cu inscriere paralel si citire serie

Figura 58



Datele sunt introduse simultan prin circuite AND si sunt extrase bit cu bit la comanda impulsului de tact.

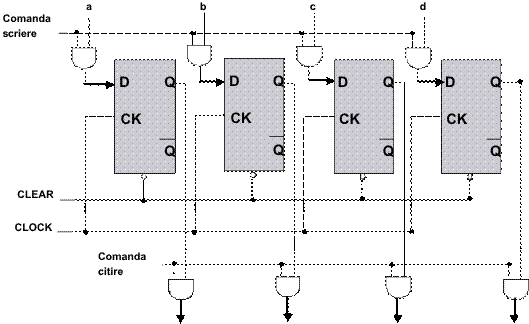

Registre cu inscriere paralel si citire paralel

Un astfel de registru contine un numar de CBB egal cu numarul de biti ce urmeaza a fi memorat.

Figura 59



Informatia este inscrisa simultan in urma aplicarii comenzii de inscriere

Odata inscrierea efectuata, informatia ramane stocata o perioada nedefinita

Citirea se efectueaza tot pe durata unui impuls de tact sau a unei comenzi de citire care deschide portile AND conectate la iesire

Activitatea de invatare 11.1 Registre - rezumat

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat: Dupa finalizarea acestei activitati, vei fi capabil sa identifici diverse scheme logice de registre digitale.

Durata: 30 minute

Tipul activitatii: Cubul

Continutul activitatii de invatare: Registre

Enunt

Rostogoloște pe masa un cub care semnifica, in mod simbolic, tema ce urmeaza a fi explorata: Registre. Cubul are inscrise pe fiecare dintre fetele sale Descrie, Compara, Analizeaza, Asociaza, Aplica, Argumenteaza. Acestea reprezinta urmatoarele sarcini de lucru:

Descrie: Descrie registrele.

Compara: Compara registrul dinamic cu registrul static.

Analizeaza: Analizeaza functionarea registrului paralel - serie dupa schema data.

Asociaza: Asociaza schema data cu un registru.

Aplica: Precizeaza o aplicație pentru un registru.

Argumenteaza: Argumenteaza de ce citirea paralel a unui registru nu este distructiva.

Sugestii

Conducatorul fiecarui grup va rostogoli cubul. Echipa sa va explora tema din perspectiva cerintei care a cazut pe fata superioara a cubului si va inregistra totul pe o foaie de flip-chart.

Dupa 10 minute, grupurile se reunesc in plen si vor impartasi clasei rezultatul analizei.

Evaluare: Se va realiza inter-evaluare intre grupuri.

Activitatea de invatare 11.2  Registre și numaratoare

Competenta:

Identifica componente electronice

Analizeaza montaje cu circuite integrate digitale

Obiectivul vizat:

Dupa finalizarea acestei activitati, vei fi capabil sa identifici diverse scheme logice de registre și numaratoare digitale.

Durata: 20 minute

Tipul activitatii: Problematizare (Gasește greșeala și remediaza!)

Continutul activitatii de invatare: Registre și numaratoare

Sugestii: Se vor folosi drept resurse Fișa de documentare 8, Fișa de documentare 9 și Fișa de documentare 10.

Enunt:

In fiecare dintre exemplele de mai jos, exista cate o neconcordanta intre denumirea schemei si structura acesteia. Gasește-o și si remediaz-o!

  1. numarator electronic asincron


  1. numarator electronic asincron N=7


  1. Registru de deplasare de la dreapta spre stanga


d. Registru de deplasare serie - paralel

Evaluare:

Se va realiza inter-evaluare intre grupuri.

Reprezentantul fiecarei grupe va prezenta celorlalte grupe greseala gasita precum si schema corectata.

III. Glosar de termeni

Binar - sistem numeric in baza doi

Bistabil (sau Flip/Flop) - element cu memorie de un bit, avand doua stari stabile de iesire, putand sa se mentina in oricare dintre acestea un timp nedefinit; intra in componenta numaratoarelor, divizoarelor de frecventa sau a registrelor de deplasare.

Bistabil asincron element cu memorie de un bit care isi schimba starea la iesire in functie de starile de intrare si de starea anterioara a sistemului.

Bistabil sincron element cu memorie de un bit a carui modificare a starii la iesire este comandata (in sensul de permisa sau inhibata) de un semnal de tact/ceas aplicat la intrare.

Circuit integrat - sistem sau parte a unui sistem electronic realizat pe un cip de siliciu prin tehnici de microelectronica.

Circuit logic combinational starea circuitului la iesire la un moment dat depinde doar de starea intrarilor la momentul respectiv.

Circuit logic secvential iesirea circuitului la un moment dat depinde atat de starea intrarilor in acel moment cat si de starea acestora la momentul anterior; starea anterioara este memorata pentru a putea fi folosita ulterior.

Circuit de sincronizare, de tact, de ceas circuit care produce impulsuri de durata controlata.

Codificator circuit logic combinational care furnizeaza la iesire un cuvant binar de n biti, atunci cand numai una dintre cele m intrari ale sale este activata.

Comparator digital - CLC care permite determinarea valorii relative a doua numere binare X si Y.

Demultiplexor circuit logic care distribuie datele primite in serie pe o intrare unica catre fiecare dintre iesirile corespunzatoare, aflate in paralel; DMUX este un DCD a carui functionare este permisa sau inhibata printr-o intrare suplimentara ENABLE (intrare de validare).

Diagrama Veitch-Karnaugh reprezentare grafica a formelor canonice ale unei funcții logice

Forma canonica scriere a unei funcții logice ai carei termeni conțin toate variabilele de intrare

Forma elementara/minima scriere a unei funcții logica ai carei termeni nu conțin toate variabilele de intrare

Functie logica funcție definita de una sau mai multe variabile, fiecare variabila putand lua doar valorile "0" sau "1".

Multiplexor circuit care permite transmiterea datelor de la una din cele m intrari ( in paralel) la o cale de iesire unica, in care datele sunt aranjate in serie, intr-o ordine bine definita.

Numarator grup de bistabili aranjati astfel incat sa inregistreze numarul de impulsuri de tact de intrare; poate fi sub forma sincrona sau asincrona.

Poarta logica circuit electronic digital cu o singura iesire si una sau mai multe intrari, comandat prin doua niveluri de tensiune diferite.

Registre circuite electronice care primesc, stocheaza si transfera informatia in cod binar, prin actionarea unei comenzi speciale.

Sistem de memorare - este alcatuit dintr-un mediu de memorare și circuitele aferente funcționarii intregului sistem.

Tabel de adevar reprezentare a unei funcții logice in care sunt inscrise, tabelar, toate combinațiile de valori ale variabilelor de intrare și valorile corespunzatoare ale ieșirilor.

Zecimal - sistem numeric obisnuit, in baza zece.

IV. Bibliografie

Trifu Adriana, Electronica digitala. Manual pentru scoala de arte si meserii, Editura Economica, 2000

Maican, Sanda: Sisteme numerice cu circuite integrate, Editura Tehnica, Bucuresti 1980

Bonnett, Norman, (2006). Digital Electronics through worked examples, Macmillan Press, 1993

Wilkinson, Barry: Electronica digitala, Bazele proiectarii, Editura Teora, Bucuresti 2002

Maddock R. J., Calcutt D. M., Electronics for Engineers, Longman Scientific and Technical, 1995

Warnes Lionel, Electronic and Electrical Engineering. Principles and Practice, MacMillan Press Ltd. , 1994

Stefan M.Gheorghe, Draghici Ioan M., Muresan Tiberiu, Barbu Eneia, Circuite integrate digitale, Editura didactica si pedagogica - 1983

Petty, Geoff, Evidence-based teaching, Nelson Thornes Ltd, Cheltenham, 2006

Petty, Geoff, Profesorul azi. Metode moderne de predare, Editura Atelier Didactic, Bucuresti 2007

Glendinning, Eric H., McEwan, John, Oxford English for Electronics, OUP 1996

Comfort Jeremy, Hick Steve, Savage Allan, Basic Technical English, OUP 2002

www.kpsec.freeuk.com din 29 mai 2009





Politica de confidentialitate


creeaza logo.com Copyright © 2024 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.


Comentarii literare

ALEXANDRU LAPUSNEANUL COMENTARIUL NUVELEI
Amintiri din copilarie de Ion Creanga comentariu
Baltagul - Mihail Sadoveanu - comentariu
BASMUL POPULAR PRASLEA CEL VOINIC SI MERELE DE AUR - comentariu

Personaje din literatura

Baltagul – caracterizarea personajelor
Caracterizare Alexandru Lapusneanul
Caracterizarea lui Gavilescu
Caracterizarea personajelor negative din basmul

Tehnica si mecanica

Cuplaje - definitii. notatii. exemple. repere istorice.
Actionare macara
Reprezentarea si cotarea filetelor

Economie

Criza financiara forteaza grupurile din industria siderurgica sa-si reduca productia si sa amane investitii
Metode de evaluare bazate pe venituri (metode de evaluare financiare)
Indicatori Macroeconomici

Geografie

Turismul pe terra
Vulcanii Și mediul
Padurile pe terra si industrializarea lemnului

Dispozitive de captare, procesare si transmitere a informatiei audio
PLANURI DE ORIENTARE ANATOMICA A SONDEI SI POZITIA PACIENTULUI
Achizitionarea semnalelor de tensiune
Relatii intre fluxuri si curenti. Inductivitatea proprie si mutuala
Caracteristici ale aparatelor de masura analogice si digitale
Sarcini monofazate
Ce sunt circuitele "serie" si "paralel"
Forta magnetica intre doua sarcini in miscare

Termeni si conditii
Contact
Creeaza si tu
