Etape de executie a unei instalatii electrice de forta

ETAPE DE EXECUTIE A UNEI INSTALATII ELECTRICE DE FORTA

A. INTOCMIREA SCHEMEI SI PLANULUI INSTALATIEI

Pozitia in plan a motoarelor electrice este hotarata de pozitia masinii sau utilajului pe care-l antreneaza. Acestea se amplaseaza la o distanta suficienta dintre ele, sau intre ele si perete, pentru a permite manevrarea usoara la montare sau la demontare, pentru a inlesni accesul usor in timpul verificarilor si intretinerii.

Fiecare motor trebuie sa fie alimentat pe un circuit electric propriu si sa fie prevazut cu:

o    Relee termice pentru protectie la suprasarcina;

o    Siguranta fuzibile pentru protectie la scurcircuit;

o    Un aparat de actionare (manual sau automat);

Pentru a limita curentii mai mari ce sunt absorbiti din retea la pornire (care provoaca caderi de tensiune pe linia de alimentare), motoarele cu puterea mai mare de 5,5kW trebuie pornite in stea. In felul acesta, curentul de pornire se micsoreaza de trei ori fata de pornirea prin legare directa la retea (legarea in triunghi). In cadrul instalatiilor de forta sunt cuprinse si instalatiile pentru prizele electrice de forta , mono si trifazice, de curent continuu sau de tensiune redusa. Pentru o identificare usoara, atunci cand astfel de prize se gasesc impreuna , ele se executa de forme diferite sau de culori diferite si sunt prevazute cu placute pe care este inscrisa tensiunea de utilitare.

Pentru intocmirea schemelor si planurilor instalatiei de forta se procedeaza la fel ca in cazul instalatiilor de lumina, adica:

Se stabileste pozitia fiecarui receptor de forta (motor sau priza) in planul de arhitectura :

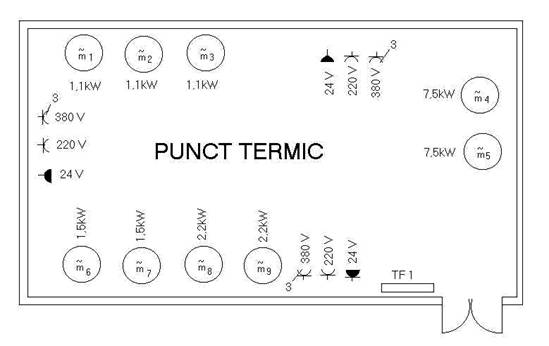

In schema numarul 1 este exemplificat acest lucru pentru un punct termic. Caracteristicile motoarelor sunt determinate de conditiile tehnologice, iar caracteristicile prizelor se stabilesc astfel ca la acestea sa poata fi racordate unele receptoare portabile necesare reparatiilor, intretinerii, cum ar fi : aparate de sudare, masini de gaurit, polizoare, lampi portabile la tensiuni redusa (24 V) etc.

Se intocmeste schema de distributie a fiecarui tablou de forta din cladire :

Tabloul de forta se prevede pentru alimentarea unui grup de receptare care se afla intr-o unitate functionala, cum ar fi, de exemplu, receptoarele dintr-un punct termic (schema numarul 2), dintr-o statie de hidrofor, dintr-o centrala termica, dintr-un laborator de incercari, dintr-un atelier mecanic etc. Numarul de receptoare ce poate fi alimentat dintr-un tablou de forta este variabil. El este limitat de regula de dimensiunile pe care le poate avea tabloul electric. De aceea tablourile de forta pot avea puterea instalata de valori de la cativa kW pana la zeci si chiar sute de kW.

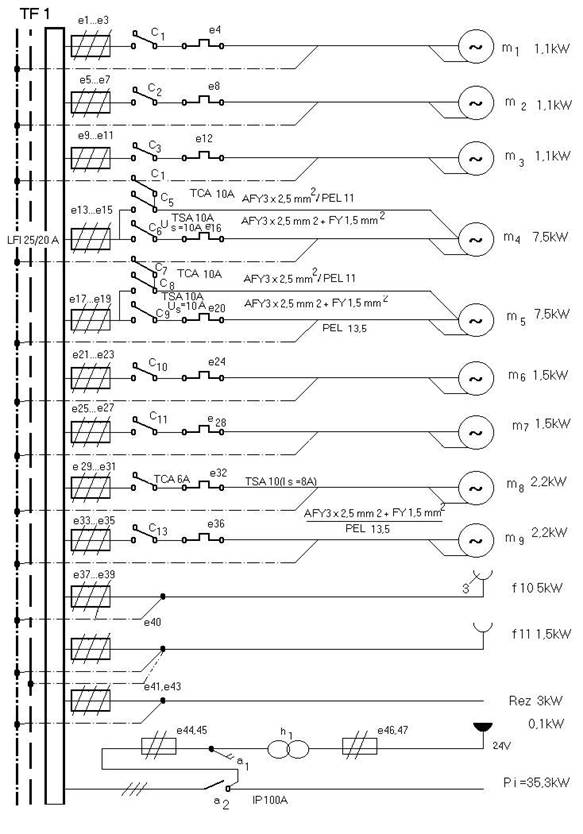

In schema numarul 2 s-a desenat schema de distributie a tabloului de forta TF1 din schema numarul 1. Aceasta cuprinde noua circuite pentru motoare (sapte cu pornire directa si doua cu pornire stea-triunghi, un circuit de prize trifazice cu puterea de 5kW, un circuit de prize monofazice cu puterea de 1,5kW, un circuit trifazat de rezerva cu puterea de 3kW si un circuit de tensiune redusa (24V), legat in fata intreruptorului general, de putere foarte mica (100VA) pentru lampi portabile

Caracteristicile electrice ale motoarelor sunt date in tabelul de mai jos.

Caracteristicile electrice ale motoarelor din TF1

Tabloul electric TF1 are o putere instalata de 35,3kW.

Se intocmeste schema generala de distributie a instalatiei de forța.

Aceasta se intocmeste dupa aceleasi principii ca si in schema generala a instalatiei de lumina.

B. TRANSPUNEREA IN PLANURI A SCHEMELOR ELABORATE.

Circuitele de forta sunt mult mai simplu de trasat decat cele de lumina, deoarece pe un circuit se afla un singur motor, iar circuitele de priza nu difera de cele de priza din instalatia de lumina. Circuitele se pot executa:

C        aparent pe elementele de constructie. Aceasta solutie cel mai des adoptata, montarea circuitelor facandu-se pe peretii incaperii. Deoarece tuburile de protectie sunt mult mai expuse la lovituri mecanice, in astfel de incaperi acestea se executa de regula din metal (PEL sau teava);

C        ingropat in elementele de constructie. Solutia ingropat se alege foarte des cand motoarele se afla departe de peretii incaperii, sau cand distantele de la tablou la acestea de-a lungul peretilor este de asemenea mare. In astfel de situatii, circuitele electrice se monteaza ingropat in pardoseala incaperii , fie direct in pardoseala, fie in canale special facute si acoperite cu tabla striata. Canalele pentru circuite de forta trebuie sa fie prevazute cu sisteme de scurgere si evacuare a apei.

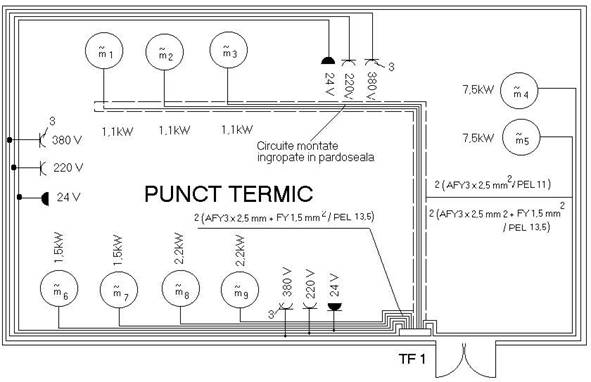

In schema numarul 3 este desenat planul instalatiei de forta din punctul termic din schema numarul 1. O parte din circuite este dusa aparent pe peretii incaperii, iar o alta parte este dusa ingropat in pardoseala . Pentru motoarele , tuburile de protectie ies din pardoseala chiar langa fundatia acestora. Pentru restul motoarelor, tuburile de protectie trec de pe perete pe pardoseala si apoi se ridica pe fundatia motoarelor. Pe portiunea de la perete la fundatie aceste tuburi sunt protejate de țevi din otel.

Ca si in cazul circuitelor pentru instalatia de iluminat, circuitele de forta nu trebuie sa strabata elemente de rezistenta ale constructiei si nu trebuie sa se gaseasca la distante corespunzatoare de celelalte conducte metalice pentru apa rece sau calda, incalzire ori gaze.

Coloanele de legatura, atat cele secundare cat si cea generala, se vor duce pe drumul cel mai scurt dintre punctele pe care le unesc, in conditiile respectarii distantelor minime admise intre elementele instalatiei si elementele altor instalatii sau elemente de constructie ( Normativ 1-70-90)

C. DIMENSIONAREA ELEMENTELOR INSTALATIEI ELECTRICE DE FORTA

Calculul prezinta cateva particularitati fata de cel pentru iluminat, atat datorita naturii receptoarelor, cat si numarului mare de aparate de actionare si protectie ce se prevad.

Calculul circuitelor cuprinde:

determinarea secțiunilor de faza si a tubului de protecție ;

alegerea contactorului pentru actionare;

alegerea releului termic pentru protecție la suprasarcina;

alegerea sigurantelor fuzibile pentru protectia la scurtcircuit;

Calculul circuitului pentru pornirea directa a motorului:

C    Determinarea secțiunii conductelor de faza a tubului de protecție:

U = 380 V, P_i - este puterea instalata a motorului; - este randamentul electric; - este factorul de putere

C    Alegerea contactorului:

I_nc - curentul nominal al contatorului I_nc I_n

C    Alegerea releului termic:

I_s - este curentul de serviciu I_s I_n I_s

C    Alegerea siguranțelor fuzibile:

I_f - este valoarea fuzibilului  I_f I_n

Calculul coloanelor secundare cuprinde:

- determinarea secțiunilor conductorilor de faza si a tubului de protecție;

C    alegerea intrerupatorului;

C    alegerea siguranțelor

C    alegerea aparatelor de masurat.

Determinarea secțiunilor conductorilor de faza si a tubului de protecție:

C_c - coeficientul de cerere al puterii

- factorul de putere mediu al tabloului

C_s - coeficient de simultaneitate

C_i - coeficient de incarcare a receptoarelor

P_fs - puterea in funcțiune simultana

P_T - puterea totala

- numarul de receptoare in funcțiune

N - numarul total de receptoare alimentate

Alegerea intrerupatorului se face tot in functie de curentul nominal I_n , astfel :

C    daca intrerupatorul este manual, tip parghie, se va respecta conditia: I_r I_n

C    daca intrerupatorul este manual, tip rotativ (PACO), se va respecta conditia: I_m I_n

C    daca intrerupatorul este automat, tip contactor, se va respecta conditia: I_nc I_n

C    daca intrerupatorul este automat, cu relee termice, se vor respecta conditiile: I_nc I_n

si I_s I_n I_s

C    daca intrerupatorul este automat cu relee termice si cu relee electromagnetice(REM), se vor respecta conditiile: I_nc I_n si I_s I_n I_s la care se adauga I_REM 1,2 I_cmax ,

I_REM 4,5 I_max

Alegerea sigurantei fuzibile se face punand conditiile:

I_F I_n ; ; I_F 3 I_ma

Alegerea aparatelor de masurat

Se face la fel ca la instalatiile pentru iluminat si prize, cu observatia ca instalațiile de forța fiind echilibrate, pentru ele este suficienta montarea unui singur ampermetru.
