INTRERUPATOARE SI COMUTATOARE CU PARGHIE

Intreruptoarele si comutatoarele cu parghie sunt aparate neautomate care se utilizeaza in circuite de iluminat sau forta, de curent continuu si alternativ. Piesa mobila de contact este de forma unui brat de parghie, de unde le provine si numele (se mai numesc si hebluri). Comutatia are loc sarcina si sunt necesare camere de stingere, construite din azbociment si prevazute cu gratare din materiale fero­mag­ne­tice (care folosesc principiul divizarii arcului, in cazul aparatelor de curent alter­na­tiv) sau cu sicane electroizolante (care folosesc principiul deion in cazul aparatelor de curent continuu).

Cutitele de contact sunt actionate direct sau printr-un sistem de parghii. La intreruperea curentilor intensi, viteza de deplasare a arcului electric are loc sub actiunea autosutlajului electrodinamic, forta fiind proportionala cu patratul curentului din circuit (nu este rutin intluentata de alungirea mecanica). In cazul curentilor de intensitate redusa, viteza de deplasare a pieselor mobile de contact are un rol determinant, pentru ca fortele electrodinamice au valori reduse. In acest caz, trebuie marita viteza de indepartare a pieselor de contact si se folosesc contacte de rupere, in paralel cu contactele principale.

Intreruptoarele cu curenti no­minali mai mici de 500 A au piesele mobile ale contactelor de rupere in forma de cutit actionate prin resoarte prinse de piesele mobile ale contactelor principale.

In figura 1.2. este prezentat un intrerupator cu parghie si respectiv un comutator cu parghie.



Figura 1.2. Intrerupator si comutator cu parghie

1, 6-bome; 2-piesa fixa de contact; 3-cutit principal; 4-ax; 5-portpiesa de contact; 7-maner; 8-platou; 9-cutit de rupere; 10-resort

Dupa deschiderea fara arc electric a contactelor prineipa­Ie, resoartele se in­tind si determina accelerarea pieselor mobile ale contactelor de rupere. Comu­ta­toa­rele au doua randuri de piese fixe de contact, astfel incat desehiderea pri­mu­lui rand de contacte este urmata de inchiderea celuilalt rand de contacte si in­vers.

La intreruptoarele cu parghie tripolare, de multe ori maneta de actionare este pozitionata lateral asa cum este prezentata in figura 1.3.

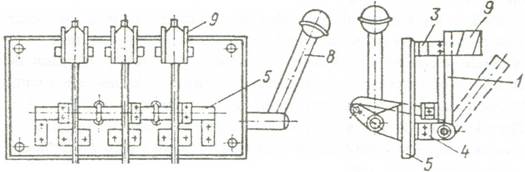

Figura 1.3. Intrerupator cu parghie tripolar:

l-piese mobile de contact; 3-piese fixe de contact; 4-portpiese fixe de contact cu ax; 5-platou; 8-maneta de actionare; 9-dispozitiv de stingere a arcului electric.

Actionarea acestor aparate se face manual, putad fi directa (cand in­tre­ru­pa­to­rul este asezat in fata tabloului), sau indirecta, cand intrerupatorul este asezat in spa­tele tabloului.

Intreruptoarele se fixeaza pe tablou astfel ca deschiderea circuitului sa se faca prin actionarea in jos a manetei. Re­teaua de alimentare se leaga la bornele de sus, iar receptorul la bornele de jos.

Intrerupatoarele si comutatoarele cu parghie monopolare, bipolare si tripolare de constructie romaneasca corespund STAS 2425-84 si au ur­matoarele caracte­ris­ti­ci:

- pentru aparatele de curent alternativ:UN 380 V, 500 V sau 660 V;IN = 25 A, 63 A, I00A, 200 A, 350 A, 600 A, 1000 A

- pentru aparatele de curent continuu: UN 175 V, 220 V, 440V; IN = 200 A, 350 A, 600 A, 1000 A.

Dupa modul de protejare a aparatului, exista urmatoarele tipuri de intrerupatoare cu parghie

a. Intrerupatoare in executie neprotejata, utilizate pana la 220 V.

b. Intrerupatoare in executie protejata contra atingerilor accidentale, pen­tru tensiuni de 380 V si 500 V si curenti de peste 400 A. Aceste intrerupatoare sunt protejate printr-un capac de protectie din material electroizolant (carton, prespan sau bachelita).

c. Intrerupatoare in executie inchisa in cutii metalice, pentru tensiuni de 380 V si 500 V si curenti de pana la 400 A. Cutiile de distributie pot contine pe langa intrerupator si sigurante fuzibile, relee, diferite aparate de masura ca ampermetre, voltmetre, wattmetre.

d. Intrerupatoare in executie capsulata, care se folosesc in aer liber, in incaperi umede, in atmosfera incarcata cu diferiti vapori combustibili (amoniac, acizi etc.), in incaperi cu praf si murdarie sau cu pericol de ex­plozie. La aceste intrempatoare, capacele cutiilor si intrarile conduc­toarelor in cutie sunt etansate ermetic.
