Incercator de tranzistoare cu indicator optic

Incercator de tranzistoare cu indicator optic

Principiul de functionare este foarte simplu: un oscilator de radiofrecventa care vrea sau nu vrea sa functioneze, fiind defect sau nepotrivit tranzistorul de incercat. Tensiunea de radiofrecventa este redresata cu ajutorul unui detector cu dublare de tensiune, care ofera din tensiunea continua rezultata, o polarizare care deschide un cuplu de tranzistoare montate in schema Darlington si care produce aprinderea unui bec pilot.

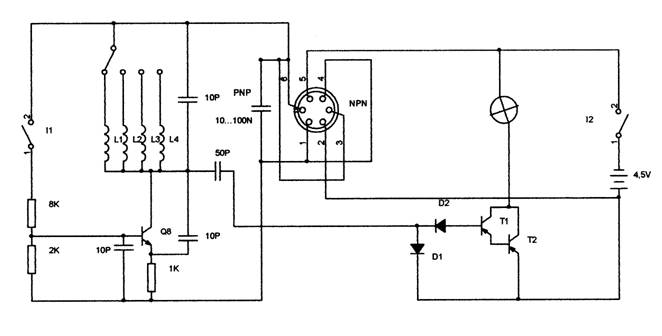

In figura de mai jos este aratata schema de principiu.

In partea stanga a desenului tranzistorul T 1 este tranzistorul care se testeaza si care poate fi plasat la bornele de test. El este plasat in regim de oscilator, faptul ca i se pot comuta in circuitul de colector diverse bobine il face apt - daca poate - sa oscileze, incepand de la o frecventa de 100 KHz, la care poate sa oscileze practic orice tranzistor, de constructie veche sau noua, pana la frecvente comutabile prin comutarea bobinelor de 1 MHz, 10 MHz si 100 MHz, prin aceasta putandu-se face o sortare a tranzistoarelor in functie de frecventa limita de oscilatie, mai ales la transistoarele dubioase sau cu date sterse. Prin desfacerea intrerupatorului I1, se pot incerca si tranzistoare cu efect de camp, sursa plasandu-se in locul emitorului, drena in locul colectorului si poarta in locul bazei. In cazul unor tranzistoare de conductie diferita, printr-un comutator basculant, se poate schimba felul de alimentare, pentru tranzistoare PNP sau NPN. Nu exista riscul de distrugere a tranzistorului in caz de inversare al polaritatii de alimentare.

Partea a doua a schemei este indicatorul optic, a carui functionare a fost descrisa mai sus. Tranzistorul T2 poate fi de orice tip PNP de audio sau radiofrecventa, dar tranzistorul T3 trebuie neaparat sa fie de medie sau inalta frecventa, de putere medie sau mare.

Alimentarea montajului se asigura dintr-o baterie obisnuita care poate dura circa un an de zile in regimul sporadic in care se foloseste incercatorul optic.

In privinta bobinelor L1 L4, acestea nu sunt realizate pentru o mare precizie a frecventei, ci pentru a intrarea in anumite limite in domeniile de frecventa cerute; astfel diferenta poate fi de zeci sau sute de KHz la frecvente medii si de ordinul MHz la frecventa cea de mai sus.

Este evident faptul ca acest montaj nu este de mare precizie; dar e poate mai util decat alte incercatoare de tranzistoare sau tranzistormetre care nu permit o judecare a tranzistoarelor in functie de frecventa de oscilatie limita. Trebuie subliniat insa faptul ca nu totdeauna frecventa de oscilatie limita este aceeasi cu a limitei de frecventa amplificabila; de obicei transistoarele pot oscila cu mai multa usurinta decat amplifica; dar totusi, indicatia ca un tranzistor functioneaza bine la 100 KHz, iar mai sus nu, il indica apt in a functiona perfect in audiofrecventa .
