Masurarea rezistentelor prin metode industriale
Descrierea montajului

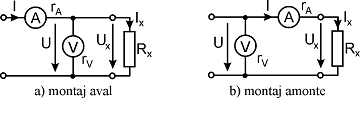

Se va realiza montajul din figura de mai jos:
In care:
A- ampermetru magnetoelectric
V- voltmetru magnetoelectric
Rx- rezistenta a carei valori se masoara
Se va masura prin metodele aval si amonte rezistenta unui bec cu incandescenta de 100W;
Se va reprezenta grafic
variatia rezistentelor becului cu incandescenta in
functie de tensiunea aplicata ;
Pentru fiecare
masuratoare de mai sus se va calcula, corespunzator celor
doua metode aval si amonte, valoarea exacta a rezistentei . (Se tine seama de eroarea de metoda ).
In tabelul de mai jos se vor trece valorile citite de pe cele 2 aparate, exprimate in diviziuni:
U |
|
||||||||||
I |
|
Pentru calculul valorilor efective este necesara citirea constantelor ce caracterizeaza cele 2 aparete, ampermetrul si respectiv voltmetrul:
A = V
=
=
=
=
De asemenea se va desena simbolul pentru tipul constructiv al fiecarui aparat.
Cu ajutorul relatiilor de mai jos se vor calcula valorile efective corespunzatoare indicatiilor in diviziuni citite de pe aparate:
Metoda aval |
||
|
|
Rezistenta de masurat |
|
|
|
V |
A |
|
- rezistenta interna a voltmetrului;
- indicatia voltmetrului
-indicatia ampermetrului
- deviatia maxima a acului pe scara gradata
(A, V)
Valorile calculate se vor trece in tabelul de mai jos:
U |
V |
||||||||||
I |
A |
||||||||||
R |
|
Metoda monte |
||
|
|
Rezistenta de masurat |
|
|
|
V |
A |
|
- rezistenta interna a ampermetrului;
- indicatia voltmetrului
-indicatia ampermetrului
- deviatia maxima a acului pe scara gradata
(A, V)
Valorile calculate se vor trece in tabelul de mai jos:
U |
V |
||||||||||
I |
A |
||||||||||
R |
|
Pentru cea mai mica si cea mai mare valoare masurata se
va calcula eroarea relativa procentuala limita si erorile maxime de indicatie
si
. De asemenea se vor calcula eroarea relativa
maxima probabila
si sensibilitatea aparatelor
si
