Motor asincron trifazat cu rotor in scurtcircuit
1. Date de proiectare
Puterea nominala Pn [kW] 1.5
Gabarit H [mm] 100
Turatia de sincronism nominala n1 [rot/min] 1000
Tensiunea de linie nominala Un [V] 400
Frecventa nominala f1 [Hz] 50
Conexiunea fazelor Y
Numar de crestaturi Z1/Z2 stator/rotor 36/39
Tipul serviciului S1
Tipul constructiv B3
Tipul protectiei IP-44
Tipul racirii axiala exterioara
Clasa de izolatie F
Performante impuse:
randament nominal η 0.77
factor de putere nominal cosφ 0.72
curent de pornire ip (p.u.) 5.5
cuplu de pornire raportat mp (p.u.) 2
2. Continutul proiectului:
2.1. Adoptarea solicitarilor si determinarea dimensiunilor principale
2.1.1. Diametrul exterior al tolei statorice De
Masina asincrona este incadrata intr-o serie care este supusa unei corelari obligatorii intre puterea nominala Pn, numarul de perechi de poli p (turatia de sincronism n1) si gabaritul H (inaltimea capatului de ax fata de planul talpilor la forma constructiva B3). In tabelul 1 este prezentata corelarea (valabila pentru noi DIN-CENELEC, dreapta), iar in figura 1 dimensiunile standardizate ale carcaselor.
Pentru a obtine un randament cat mai bun este necesar ca diametrul exterior sa fie cat mai mare posibil pentru gabaritul in care este incadrata masina. O regula acceptata este:
Se porneste cu valoarea maxima pentru De. (De=1.7*H) pentru a putea obtine masini cu randament cat mai ridicat (volum de material mai mare, scad solicitarile)

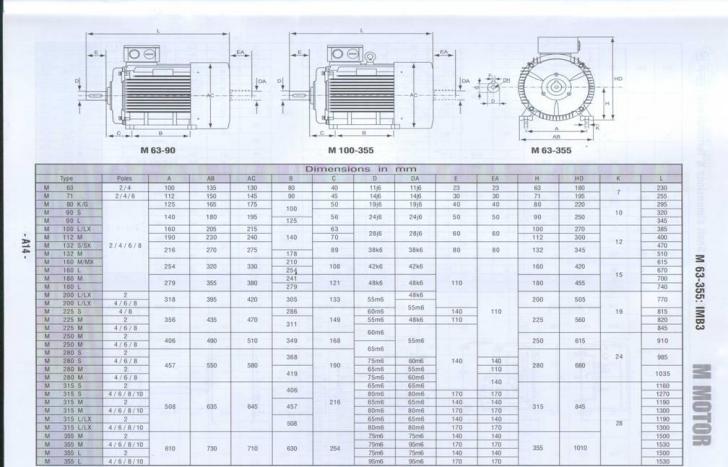

Serii unitare de motoare asincrone. Corelarea DIN-CENELEC si corelarea RS-CAER (partial) dintre puterea nominala, turatia si dimensiunile de montaj (cota H). Portiunea de serie gab.80-315.
Gabarit H (mm) |
Tip carcasa |
Puterea nominala a motoarelor [kW] |
|||||||
Corelarea RS CAER 3031-76 |
Corelarea DIN-CENELEC-72 |
||||||||
2p=2 |
2p=4 |
2p=6 |
2p=8 |
2p=2 |
2p=4 |
2p=6 |
2p=8 |
||
S | |||||||||
L | |||||||||
S | |||||||||
L | |||||||||
M | |||||||||
S |
| ||||||||
M | |||||||||
S | |||||||||
M | |||||||||
L | |||||||||
M | |||||||||
L | |||||||||
L | |||||||||
S | |||||||||
M | |||||||||
M |
| ||||||||
S | |||||||||
M | |||||||||
S | |||||||||
M | |||||||||
L |
2.1.2. Diametrul interior al tolei statorice Di
In functie de polaritate (numarul de perechi de poli, p=60f1/n1) se adopta diametrul interior din valori recomandate pentru raportul Di /De. Valori recomandate pentru demararea calculului sunt in tabel. Ulterior se pot ajusta in functie de necesitati:
p | ||||
Di /De |
Di=0.68De=115.6mm
2.1.3. Lungimea pachetului de tole stator/rotor
Se calculeaza mai intai volumul interior adica volumul la nivelul diametrului interior al statorului, din formula fundamentala de dimensionare:
care are la baza teoria clasica a "constantei interioare" a masinii. In formula volumului interior dimensiunile Di, L sunt in [m], puterea in [W], turatia sincrona n1 in rpm, densitatea lineara a solenatiei A in [A/cm] si inductia maxima din intrefier Bδ in [Tesla]. Factorul de aplatizare a inductiei din intrefier α, si factorul de infasurare kw1 al fundamentalei de lucru (electrica), sunt marimi adimensionale.
Din volumul "interior" Vi [m3] rezulta lungimea necesara L [m] a pachetului de tole statoric:
Pentru demararea calcului se adopta:
Factorul de aplatizare a inductiei din intrefier α = 0.72 (saturatii normale)
Factorul de infasurare fundamental kw1=0.95 (se recalculeaza ulterior)
Densitatea lineara a solenatiei A [A/cm] (patura de curent) si inductia din intrefier Bδ [Tesla] si coeficientul kE (raportul dintre t.e.m. si tensiunea aplicata pe o faza), din curbe auxiliare, toate in functie de diametrul exterior De, cunoscut in aceasta etapa.

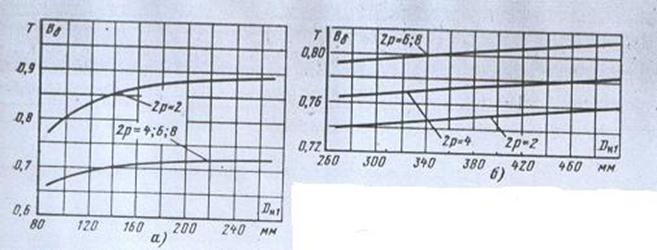

Inductia din intrefier functie de diametrul exterior

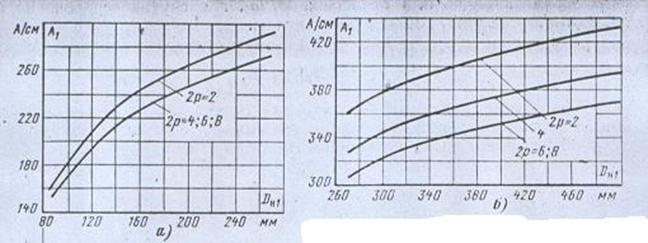

Densitatea lineara a solenatiei functie de diametrul exterior

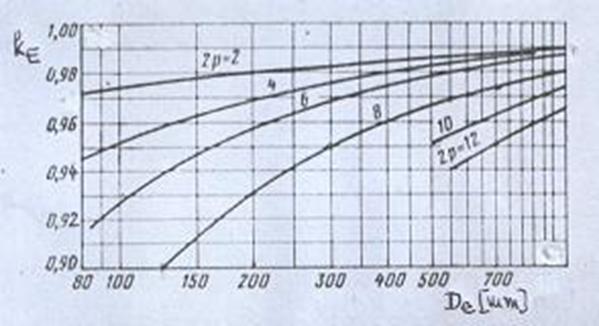

Coeficientul kE functie de diametrul exterior
2.2. Elemente de pre-dimensionare a circuitului magnetic si electric
2.2.1. Curentul de faza al masinii, If se calculeaza din curentul de linie, Il :
Densitatea de curent admisibila j=6.5 A/[mm2], functie de puterea, respectiv gabaritul masinii se adopta astfel:
Gab. H [m] | ||||||||||
j1 [A/mm2] |
2.2.2. Sectiunea de cupru totala necesara a conductorului de faza, SCu [mm2]:
Se adopta
conductorul rotund (anexa scanata, diametre standardizate conductoare, pag
430) in gama de diametre pana la
Rezulta, dupa adoptarea unui diametru de conductor elementar dc =0.85(blanc, fara izolatie):
Se alege diametrul cel mai potrivit care sa conduca la sectiunea SCu cea mai apropiata de cea de pornire si np intreg. Se recalculeaza densitatea de curent rezultanta dupa rotunjiri.
2.2.3. Numarul necesar de spire w inseriate pe o faza a masinii:
kE si Bδ [T] sunt cele luate din curbe auxiliare
Uf [V] este tensiunea de faza a masinii
este factorul de aplatizare a inductiei magnetice din intrefier (raportul dintre valoarea medie si valoarea maxima; se demareaza calculul cu α produsul αBδ este o masura a fluxului fascicular).
τp si L sunt pasul polar (πDi /2p) respectiv lungimea pachetului, in [m]
f=50 Hz
Se rotunjeste numarul de spire pe o faza w astfel ca numarul de conductoare elementare dintr-o crestatura, Nc sa fie un numar intreg:
Z1 este numarul de crestaturi statorice.
Cu valoarea rotunjita a numarului de spire se recalculeaza inductia din intrefier prezumtiva intorcand o formula anterioara:
2.2.4. Dimensionarea crestaturilor statorului.

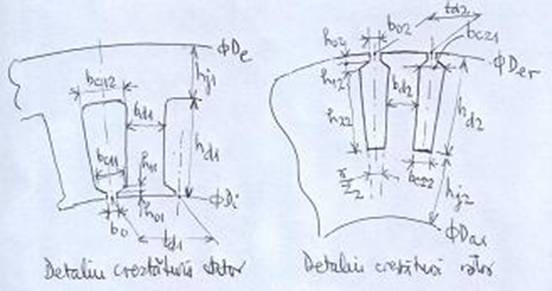

Se adopta crestaturi trapezoidale in stator (dinti de latime constanta, v. schita detaliu crestatura).
Se prezuma inductiile aparente de initializare din dintele si jugul statoric astfel:
Bd1=1.5 T; Bj1=1.3 T.
Rezulta latimea necesara a dintelui, bd1, astfel:
kFe=0.96 este factorul de impachetare a statorului.
td1 este pasul dentar statoric:
Rezulta de asemenea inaltimea necesara a jugului statoric, hj1:
Inaltimea dintelui statoric:
Se adopta:
- Deschiderea
crestaturii stator b01
=
- Inaltimea istmului statoric h01=1 mm
- Inaltimea portiunii unde se introduce pana de inchidere a crestaturii, h11=1.5 mm
Se calculeaza latimile crestaturii statorice sus, jos si valoarea medie:
Se
adopta grosimea foliei pentru
izolarea crestaturii, hiz (
Rezulta sectiunea neta a Qnet crestaturii statorice:
2.2.5. Verificarea factorului de umplere a crestaturilor statorice
In sectiunea neta rezultata din pre-dimensionare trebuie sa intre cele Nc conductoare avand diametrul peste izolatie dciz=dc+0.05 [mm]. Pentru realizarea cu usurinta a bobinajului un factor de umplere de maxim 0.75 este admisibil:
Pentru factori de umplere prea mari (peste 0.75) trebuie sa se re-dimensioneze crestatura (acceptand inductii prezumtive in dinti si juguri mai mari, deci pierderi in fier mai mari) fie reducerea diametrului conductorului de bobinaj (acceptand densitati de curent mai mari, deci pierderi Joule mai mari) si invers.
Procedura se desfasoara din aproape in aproape, prin reluarea calculului, in vederea "negocierii" intre fier si cupru a spatiului existent.
A se vedea micile programe in Excel (fisier anexa).
2.2.6. Dimensionarea intrefierului
Se utilizeaza o relatie empirica validata de practica:
Se
obtine δ in [mm]
daca Pn este in [kW]. Se rotunjeste la
Diametrul exterior al rotorului este:
2.2.7. Dimensionarea crestaturilor rotorului.
Se adopta crestaturi trapezoidale in rotor (dinti de latime constanta, v. schita).
Sectiunea transversala a barelor (Sb) si a inelului de scurtcircuitare (Si) se determina impunand densitati de curent. In bara se prezuma jb=4 A/mm2 iar in inel ji=3.5 A/mm2 (material conductor aluminiu turnat).
Curentul prin bara, respectiv prin inel la functionarea in sarcina nominala sunt:
(Valori in [A] in sistemul propriu de referinta, fara reportare la stator).
Rezulta sectiunile barei si inelului:
Se adopta crestaturi trapezoidale in rotor (dinti de latime constanta, v. schita).
Se adopta deschiderea si latimea istmului rotoric b02=1.5 mm si h02=1mm.
Se adopta inaltimea potiunii crestaturii rotorice notate h12=1.5 mm.
Se dimensioneaza crestatura rotorului prin incercari.
Se initializeaza latimea de "sus" a crestaturii, bc21 si inaltimea crestaturii h22.
Se calculeaza latimea de "jos" a crestaturii (ipoteza dintelui rotoric de latime constanta):
Se verifica sectiunea crestaturii si se compara cu cea dorita:
Succesiunea de calcule se poate face printr-un mic program in Excel (anexa).
Pentru sectiunea potrivita se calculeaza dimensiunile definitive ale crestaturii si se verifica incarcarile magnetice ale dintelui si jugului rotoric:
Latime si inaltime dinte rotoric:
Inaltime jug rotoric:

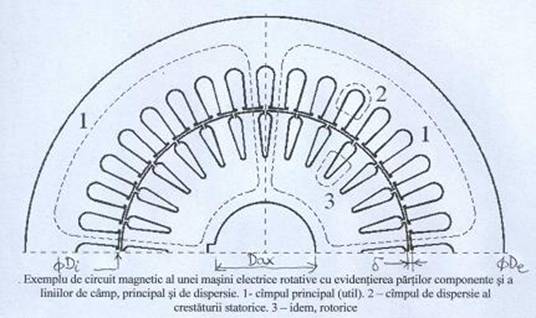

Dax este diametrul
interior al tolei rotorice (care se fixeaza pe arbore). Este determinat de
diametrul arborelui (dimensiuni de gabarit si montaj) la care se
adaoga o treapta de 5-
Gab. H [m] | ||||||||||
Dax [mm] 4, 6, 8 poli | ||||||||||
Dax [mm] (2 poli) |
Se verifica inductiile aparente in dintele si jugul rotoric urmarind sa nu depaseasca 1.6T (dinte) si 1.5T (jug).
Pentru motoarele de 2 poli pentru calculul inductiei in jug se considera ca din jug face parte si 1/3 din diametrul axului adica:
(In alternativa, pentru aceste motoare de 2 poli se poate considera un diametru al axului aparent doar de 2/3 din valoarea din linia 2 tabel, adica valorile din linia 3 tabel.
Pasul dentar rotoric:
Inductia aparenta in dintele rotoric:
Inductia aparenta in jugul rotoric:
Definitivarea calcului circuitului magnetic (determinarea exacta a factorului de aplatizare si a inductiei din intrefier) in etapa urmatoare cu un program MATLAB.
2.2.8. Factorul Carter
Se calculeaza ca produs de doi factori Carter: cel pentru stator si cel pentru rotor. Exprima influenta structurii crestate asupra lungimii efective a intrefierului. Este cu atat mai aproape de "1" cu cat deschiderile b01, b02 ale crestaturilor sunmt mai mici.
2.2.9. Calculul final al circuitului magnetic (valoarea finala a inductiei maxime din intrefier Bδ si factorul de aplatizare α.
Se recapituleaza elementele necesare pentru intrarea in programul Matlab "CIRCMAG_2010". Atentie, toate lungimile sunt introduse in [cm] pentru ca este introdusa subrutina "curba de magnetizare" (CUMAGT) B=f(H) cu H in [A/cm] care "intoarce", la o inductie data, intensitatea campului in [A] .
Programul apeleaza doua subrutine, CUMAGT si DINTEDES, deci trebuie incarcate in mediul Matlab (work).
Cu datele existente im CIRCMAG_2010 avem:
Bgi=0.709; %valoare de initializare a inductiei maxime in intrefier Tesla
de=17;% diametru exterior tola stator [cm]
di=11.56;% diametru interior tola stator [cm]
dax=3;% diametru ax [cm]
del=0.035;% intrefier [cm]
kc=1.423;%factor Carter (se precalculeaza)
hd1=1.4812;% inaltime dinte stator [cm]
hd2=1.15; % inaltime dinte rotor [cm]
bd1=0.497; %latime dinte stator (constanta) [cm]
bd2=0.5068; %latime dinte rotor (constanta) [cm]
bc1=0.6628;%latime medie crestatura stator [cm]
bc2=0.3273; %latime medie crestatura stator [cm]
z1=36; %nr. crestaturi stator
z2=39; %nr. crestaturi rotor
kfe=0.96;%fact. impachetare fier
lung=9.3; %lungime axiala pachet tole (L) [cm]
w=360; %nr. spire inseriate pe o faza [-]
kw=0.95; %factor de infasurare fundamental prezumat
f=50; %frecventa retelei de alimentare
p=3;% nr.perechi poli
kE=0.95; %raportul dintre t.e.m. indusa si ufaz (prezumat)

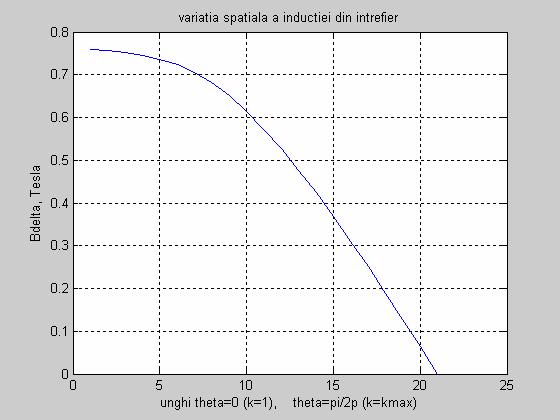

Se modifica inductia maxima in intrefier (Bgi) pana ufaz (tensiunea de faza) corespunde cu cea dorita la 0.5%.
corj1 =0.6076
corj2 =0.6558
Bj1 =1.2784
Bj2 =0.5117
alfa =0.6627
Bdelta =0.7580
Bd1 =1.6027
Bd2 =1.4508
imag =2.1949
ufaz =229.9579
