Oscilatoare Pierce

Oscilatoare Pierce

Oscilatoarul Pierce se caracterizeaza prin faptul ca rezonatorul cu cristal este conectat intre intrarea si iesirea elementului activ. Un exemplu ce utilizeaza ca element activ un tranzistor bipolar NPN este prezentat in fig. 30. Aceasta schema include o capacitate de sarcina serie cu cristalul, ceea ce permite un reglaj fin al frecventei generate.

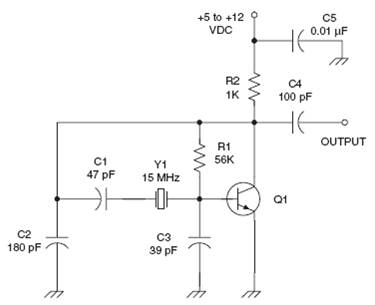

Fig. 30 Oscilator Pierce in gama 10-20 MHz

Acest circuit este proiectat pentru a functiona la frecvente de la 10 MHz la 20 MHz. Daca iesirea (prin condensatorul C4) este usor incarcata (impedanta de sarcina mare), atunci oscilatorul va asigura o stabilitate rezonabila la un nivel de iesire de aproximativ 0 dBm

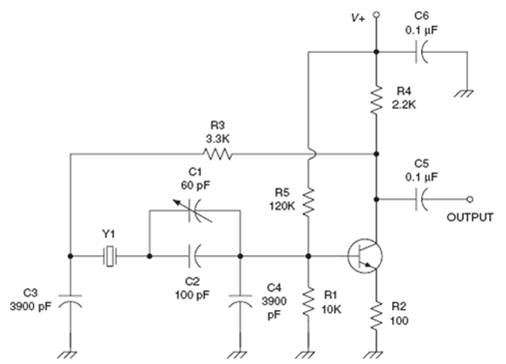

Fig. 31 Oscilator Pierce in gama 50-500 kHz

In figura 31 este prezentata schema unui oscilator Pierce proiectata sa functioneze la frecvente intre 50 kHz si 500 kHz.
