STABILIZATOARE DE TENSIUNE CONTINUA

STABILIZATOARE DE TENSIUNE CONTINUA

In lucrare sunt studiate diferite configuratii de circuite stabilizatoare de tensiune continua , analizandu-se functionarea elementelor constituente .

Observatii teoretice

Circuitele stabilizatoare de tensiune sunt circuite care asigura la iesirea lor o tensiune constanta in conditiile in care tensiunea la intrare si/sau curentul debitat in sarcina variaza .

Parametrii importanti ce caracterizeaza un circuit stabilizator :

-Rezistenta de iesire :

-Coeficientul de stabilizare:

Un circuit stabilizator de tensiune are in structura sa urmatoarele parti componente principale:

-referinta de tensiune

-amplificator de eroare

-element de reglaj serie (poate fi paralel pentru unele configuratii)

-circuit de protectie

Determinari experimentale

Referinta de tensiune;

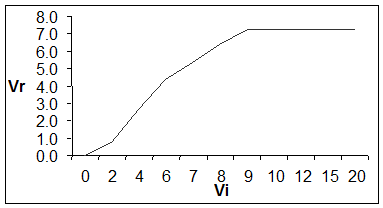

Se ridica caracteristica de transfer a referintei de tensiune v_R=f(v_I).Rezultatele se trec in tabelul 1.

Stabilizator cu v_o<v_R si limitare la o valoare fixa a curentului de iesire:

Se ridica caracteristica de transfer pentru doua valori ale rezistentei de sarcina:

3. Se fixeaza VI =10 V si se ridica caracteristica de iesire vo =f(io) , modificand valoarea rezistentei de sarcina.

Stabilizator cu vo>vR si limitare prin intoarcerea curentului de iesire:

Se ridica caracteristica de transfer pentru doua valori ale rezistentei de sarcina:

5. Se fixeaza VI =20 V si se ridica caracteristica de iesire vo =f(io) , modificand valoarea rezistentei de sarcina.

PRELUCRAREA DATELOR EXPERIMENTALE. CONCLUZII.

Se determina tensiunea de intrare v_Imin , incepand de la care fiecare circuit intra in regim de stabilizare si coeficientii de stabilizare pentru fiecare situatie:

Pt. v_o<v_R : vImin=10 V

So=(20-10)/(4.93-4.92)=1000

Pt. vo>vR : vImin=18.5 V

So=(22-18)/(12.38-12.35)=133.33

Se determina rezistenta de iesire a stabilizatorului :

Pt. v_o<v_R : Ro=(4.98-4.97)/(0.277-0.099)=0.056W

Pt. vo>vR : Ro=(12.14-12.11)/0.159-0.040)=0.252W
