SURSE SI CORPURI DE ILUMINAT

SURSE SI CORPURI DE ILUMINAT


SURSE SI CORPURI DE ILUMINAT

CLASIFICAREA CORPURILOR DE ILUMINAT

Energia electrica se transforma in energie luminoasa prin:

aducerea unui corp la incandescenta. Astfel de surse se numesc surse incandescente;



realizarea unei descarcari electrice intr-un mediu gazos sau cu vapori metalici. Astfel de surse se numesc surse cu descarcari in gaze (sau vapori  metalici);

folosirea proprietatii de fluorescenta a unor corpuri. Aceste surse se

numesc surse fluorescente.

Prin sursa de lumina se intelege dispozitivul care, legat la reteaua electrica (direct sau prin intermediul unor elemente auxiliare), produce radiatii luminoase. Aceste surse de lumina sunt cunoscute sub denumirea de lampi electrice sau tuburi luminoase. Sursele de lumina nu se folosesc ca atare deoarece au fluxul luminos dirijat in toate directiile, nu au rezistenta la lovituri, nu sunt izolate electric, si atinse, pot provoca accidente. Ele sunt utilizate montate in corpuri de iluminat. Acestea sunt aparate ce au rolul:

de a sustine sursa de lumina si de a-i oferi protectie la lovituri;

de a asigura sursei o distributie convenabila a fluxului luminos;

de a asigura alimentarea cu energie electrica a sursei si de a realiza izolarea electrica a acesteia fata de mediu.

2 SURSE DE LUMINA FLUORESCENTE DE JOASA

PRESIUNE (TUBURI LUMINOASE)

Acestea sunt sursele care folosesc fenomenul de fluorescenta propriu unor substante denumite luminofori. Acest fenomen consta in transformarea radiatiilor invizibile (ultraviolete) in radiatii vizibile. Luminoforul se aplica pe fata interioara a unui tub in care se produc descarcari electrice in vapori de mercur. In figura 3.1 se indica modul de legare la retea a unei lampi fluorescente tubulare (presiunea vaporilor de mercur este foarte mica: 3-10 mm Hg; de aceea se mai numesc si lampi fluorescente de joasa presiune). Lampa fluorescenta T are doi electrozi E1 si E2 executati sub forma de filament. De aceea lampa are patru borne, cate doua pentru fiecare dintre electrozi. In serie cu electrozii se leaga balastul B (bobina) si un dispozitiv numit starter ST. Tubul luminos T, balastul B si starterul ST se afla montate in corpul de iluminat fluorescent CI. Legarea la retea se efectueaza, in rest, ca pentru o sursa incandescenta, utilizandu-se un intrerupator I. Starterul ST si balastul B asigura aprinderea lampii. Dupa aceea, curentul trece prin tub, scurtcircuitand starterul. Balastul ajuta in continuare la functionarea stabila a lampii. Condensatorul C are rolul de a imbunatati factorul de putere (cos φ) al lampii.

Stratul fluorescent se poate executa dupa cateva retete care permit obtinerea unor nuante diferite pentru culoarea luminii emise de lampi. De aceea, inlocuirea unei lampi trebuie sa se faca cu o lampa de aceeasi "culoare", aceasta fiind specificata fie prin denumire, fie printr-un simbol. Aceste nuante de culori sunt: alb lumina zilei corectat (simbol 1x), alb (2), alb superior (2x), alb cald (3) si alb cald superior (3x).

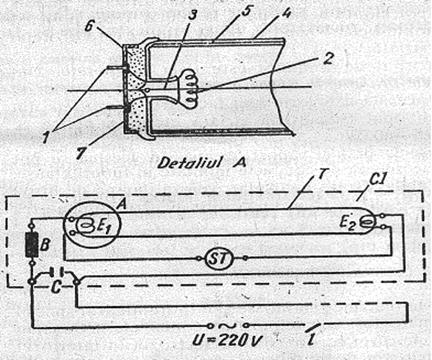

Fig.1 Schema de legare la retea a unei lampi fluorescente de joasa presiune:

1- contactele electrodului; 2- electrod din filament; 3- lopatica 4-tubul de sticla; 5- luminoforul; 6- material de umplutura si izolare electrica; 7- izolator

3 CORPURI DE ILUMINAT PENTRU LAMPI  FLUORESCENTE DE JOASA PRESIUNE

Aceste corpuri de ilumiat se executa intr-o gama larga de sortimente si incep sa fie mult utilizate in prezent datorita avantajelor mari pe care le au lampile fluorescente, in comparatie cu cele cu incandescenta. Corpurile fluorescente sunt indicate prin simboluri compuse din litere, fiecare cu semnificatia ei: F - corp de iluminat fluorescent, I - pentru interior, R - cu reflector (din tabla), D - cu dispersor (din material plastic - stiplex), G - cu gratar difuzant, A - pentru montaj aparent, I - pentru montaj ingropat (un al doilea I), S - pentru montaj suspendat, SI - pentru montaj semiingropat, P - protejat contra umiditatii si prafului.

Simbolurile sunt insotite si de doua numere: primul numar indica varianta de fabricatie (01, 02 etc.) si al doilea numar, format din trei cifre, indica:

prin prima cifra numarul de lampi din corpul de iluminat;

prin celelate doua puterea nominala a unei lampi.

Exemplu.. FIA - 01 - 240. Corpul FIA (fluorescent pentru interior, montaj aparent), varianta 1, este echipat cu doua lampi de 40 W.

De multe ori in notatie se indica si culoarea lampilor FIA - 01 - 240/2x.

In cazul in care intr-un corp se afla mai multe lampi fluorescente, fiecare dintre acestea se va lega la retea dupa modelul indicat in figura 3.1, fiecarei lampi corespunzandu-i un balast si un starter.

Se mai utilizeaza urmatoarele montaje de legare la retea

montajul duo (fig. 3.3), unde balastul B1 este o reactanta inductiva, iar balastul B2 este o reactanta capacitiva. In acest fel factorul de putere al montajului este aproximativ 1

montajul tandem (fig. 3.2) pentru doua lampi de 20 W (T1 si T2) care utilizeaza in comun un balast (B) de 40 W

montajul fara starter (fig. 3.4) utilizat pentru lampile de 40 W montate in corpurile etanse FIPA si FIPRA.

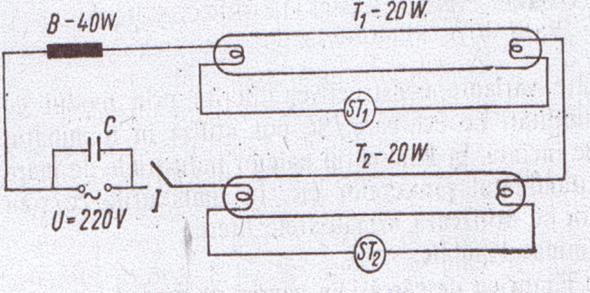

Fig. 2 Montaj tandem

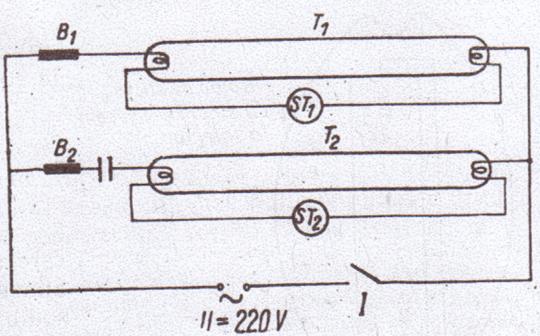

Fig. 3 Montajul duo

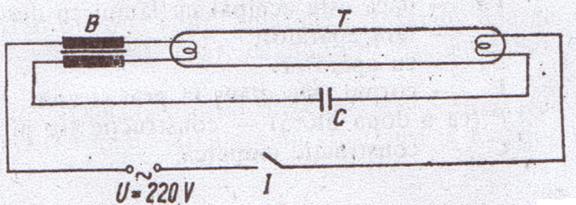

Fig. 4 Montaj fara starter (pentru aprindere rapida
