Scheme electropneumatice

Scheme electropneumatice


Scheme electropneumatice

Comanda unui cilindru cu simplu efect.

Se poate face direct sau indirect. Criteriile de alegere a comenzii directe sau indirecte sunt:

forta necesara comutarii distribuitoarelor, care este in functie de diametrul nominal al acestora;

marimea solenoidului si tensiunea;

complexitatea circuitului.

Este necesara comanda indirecta in cazul cilindrului cu viteza si/sau diametru mare; in aceste situatii este necesar un debit mare de aer; aceasta implica sectiuni de curgere mari, deci distribuitoare cu diametrul nominal Dn mare, adica forta de comutare mare.

Comanda directa (fig. 6) la activarea intreruptorului Si, circuitul de alimentare a solenoidului Yi se inchide, acesta din urma este activat si distribuitorul monostabil 3/2 normal inchis comuta, permitand alimentarea cilindrului, deci avansul tijei acestuia.



Se poate observa ca in momentul eliberarii tastei comutatorului Si circuitul de alimentare a solenoidului se deschide, distribuitorul revine in pozitia initiala (este monostabil), determinand retragerea tijei cilindrului sub actiunea arcului de revenire.

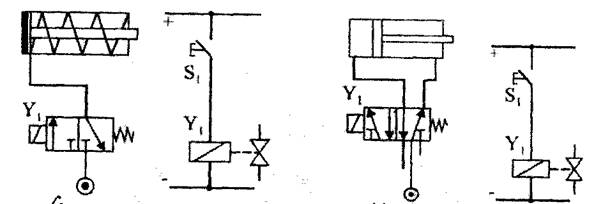

Fig. 6. Comanda directa a unui  Fig. 7. Comanda directa a unui

cilindru cu simplu efect cilindru cu dublu efect

Comanda unui cilindru du dublu efect.

Se poate face, de asemenea, direct sau indirect, iar deosebirea fata de cazul cilindrului cu simplu efect cu revenire cu arc este doar in circuitul pneumatic: in cazul de fata schema de comutare a distribuitorului monostabil este 4/2 sau 5/2 (fig. 7) se poate observa ca circuitele electrice sunt aceleasi.
