Voltmetre si ampermetre electronice pentru mArimi continui

Voltmetre electronice. In principiu un voltmetru electronic (micro, mili sau voltmetru obisnuit) este alcatuit dintr-un amplificator operational AO, dintr-un divizor de tensiune folosit pe legatura de reactie a amplificatorului, dintr-un voltmetru magnetoelectric VME si dintr-un comutator de scara K (fig. 1).

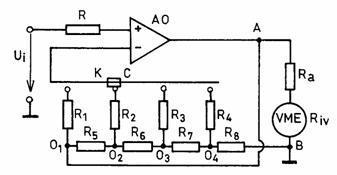

Fig. 1. Schema de principiu a unui ampermetru electronic.

Tensiunea de masurat U_i se aplica la intrarea neinversoare a ampli-ficatorului care are rezistenta de intrare foarte mare. Comutatorul K si divizorul de tensiune alcatuit din rezistentele R₅, R₆, R₇ si R₈ servesc la alegerea domeniului de masurare.

Presupunand ca AO este ideal, tensiunea de iesire U_e este data de relatia:

(1)

iar deviatia acului voltmetrului VME este

a = (2)

unde R_AOC este rezistenta intre punctele A si C, R_OKB rezistenta intre punctele O_K si B, S_v este sensibilitatea voltmetrului magnetoelectric:

(3)

unde A este factorul de amplificare al amplificatorului cu reactie.

Sensibilitatea totala a ansamblului, deci si domeniul de masurare pot fi modificate prin raportul R_AOC /R_OKB cu ajutorul comutatorului K. Astfel, pentru pozitia 1 a comutatorului sensibilitatea aparatului este egala cu S_v iar pentru pozitia 4 ea este egala cu A_moxS_v.

Daca se alege R₅ = 90 kW R₆ = 9 kW R₇ = 0,9 kW, R₈ = 0,1 kW, rezulta pentru factorul de amplificare A valori decadice 1, 10, 100 si 1000. Daca voltmetrul are domeniul 0.10V rezulta ca se pot masura tensiuni in gama 10mV.10V cu patru domenii.

Precizia voltmetrelor de acest tip este determinata de precizia voltmetrului magnetoelectric folosit pentru afisare, de performantele AO, precum si de tolerantele si variabilitatea rezistentelor R, R₁ . R₈ .

Ampermetre electronice. Pentru masurarea curentilor mici (mili, micro) se poate recurge la o schema ca cea din figura 2, in care curentul de masurat I_i este convertit in tensiunea U_i = R_skI_i prin intermediul sunturilor R_s1, R_s2,, R_sn care pot fi alese cu ajutorul comutatorului K.

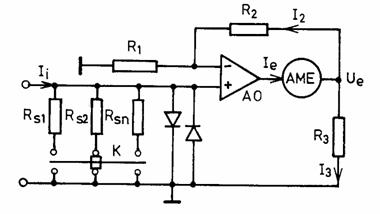

Fig. 2. Schema de principiu a unui ampermetru electronic.
