Vectorul spatial asociat curentului dintr-o bobina

Vectorul spatial asociat curentului dintr-o bobina

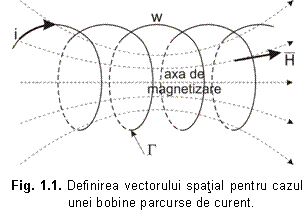

Fie o bobina avand w spire parcurse de curentul electric de conductie i, (fig. 1.1). Trecerea curentului prin bobina produce un camp magnetic. Aplicand legea circuitului magnetic rezulta:

in care: este tensiunea magnetomotoare de-a lungul curbei inchise ; _s - solenatia.

Sensul liniilor de camp ale campului magnetic (sensul solenatiei) se determina cu regula burghiului drept asociata curentului. In interiorul bobinei solenatia actioneaza dupa axa spatiala de magnetizare. Modificand pozitia spatiala a bobinei se modifica directia axei de magnetizare. Se poate deci caracteriza solenatia printr-un vector spatial avand directia axei de magnetizare a bobinei, sensul dat de regula burghiului drept si marimea egala cu valoarea instantanee a solenatiei.

(1.1)

Deoarece w este un scalar, curentul i poate fi privit ca un vector al carei directie coincide cu directia solenatiei [1], [2], [6].

In mod analog se poate considerea fluxul magnetic inlantuit:

(1.2)

in care L este inductivitatea proprie a bobinei.
