Celule de sarcina folosite in constructia cantarelor electronice

Celule de sarcina folosite in constructia cantarelor electronice

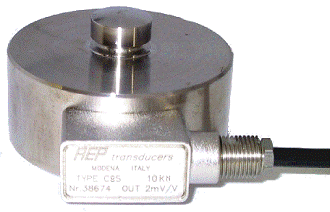

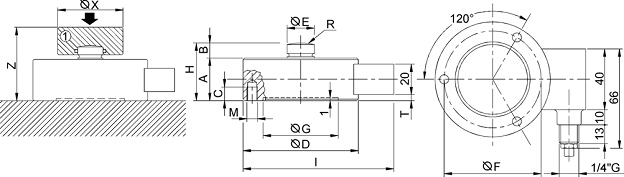

1. Celula de sarcina de compresie.

Date tehnice:

-clasa de sarcina nominala:100.250,500kg

1,2.5,5,7,7.5,10,20,30,50,100t

-clasa de precizie:  C1=0,045%

C2=0,023%

C3=0,018%

Este fabricate di otel inox,si are semnal de iesire 2mV/V.Sudura este realizata cu laser.

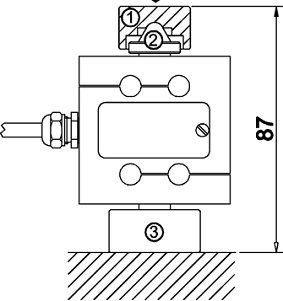

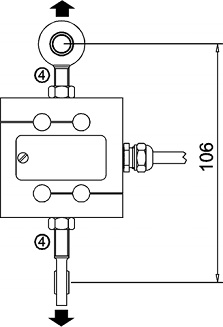

2.Celula de sarcina de compresiune si tractiune cu aplicare usoara si dimensiuni compacte.

Date tehnice.

-clasa de sarcina nominala: 1,2,10,25,50,kg.

-clasa de precizie; C=0,03%

Este fabricata din aluminium,si are semnal de iesire 2mV/V.

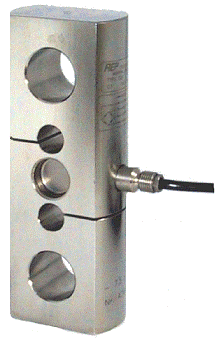

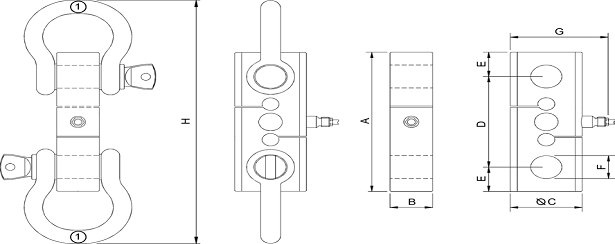

3.Celula de sarcina de tractiune pentru aplicatii dinamice.

Date tehnice.

_clasa de sarcina nominala:5,7.5,10,15,20t

-clasa de precizie:C2=0,023%

C3=0,018%

Este fabricate din otel inoxidabil sudat cu laser si are semnal de iesire2mV/V.

4.Celula de sarcina - HM9B

HM9B este o celula de sarcina de dubla incovoiere destinata cantarelor auto sau CF, sistemelor de dozare, sistemelor de cantarire rezervoare, silozuri,etc.Celulele de sarcina HM9B vin complet echipate cu suport celula, pahar si bila pentru oscilare.Proiectata si produsa in conformitate cu cerintele OIML R-60 si EN 45501.Detine certificat de conformitate OIML nr. D09-06.08.

DESCRIERE:

Clasa de precizie C3.Executata din o'el aliat placat cu nichel, cu suduri laser.Înalta precizie si liniaritate, chiar si laincarcari neperpendiculare.Optimizata pentru conectarea in paralel.Grad de protec'ie IP68.

Capacitate: 10/20/30/40/50 t.Cablu conectare teflonat si cu ecran protectie.

CARACTERISTICI TEHNICE:

Interval minim verificare: Vmin = EMax/10.000

Nr. Max. diviziuni: nLC = 3.000 (C3)

Semnal cap de scala: 2 mV/V ±0,2 %

Efectul temperaturii la cap de scala:0,0014 % FS/°C

Efectul temperaturii la zero: ±0,0017 % FS/°C

Domeniu compensat detemperaturi:-10 +40 °C

Temperaturi operare: -35 +65 °C

Deviatie dupa 30 minute: 0,02% FS

Tensiune excitatie: 5 18 Vcc

Rezistenta intrare: 700 ±7 C

Rezistenta iesire: 700 ±7 C

Echilibrare zero: ±1,5 % FS

Rezistenta de izolatie: > 5.000 MC

Suprasarcina de sigurata: 150 % FS

Suprasarcina limita: 300 % FS

Cablu: Ecranat, 4 fire, 12m lungime
