Gaze reale. Vapori. Cicluri termodinamice cu vapori.

Gaze reale. Vapori. Cicluri termodinamice cu vapori.

In conditiile in care nu sunt indeplinite ipotezele unui gaz perfect vor aparea diferente semnificative fata de modelul theoretic .

Izotermele lui Andrews - se traseaza in coordinate p-V in baza procesului de comprimare izoterma si cu racire mai intense a gazului real studiat la diverse temperaturi .

A=starea initiala.

Comprimand izotermic gazul  se constata o usoara

Crestere a presiunii.In punctual B apar primele picaturi de lichid

Curba contorsionandu-se prin palierul de lichefiere BC .

Pe masura ce comprimarea creste , creste si ponderea lichidului

in detrimentul gazului ,pana avem numai lichid.

Repetand acest experiment la temperaturi din ce in ce mai mari

se constata o scurtare a palierului de lichefiere .

Un gaz nu poate fi lichefiat prin comprimare izoterma la

temperaturi superioare temperaturii critice .

G=gaz;L=lichid;V=vapori

Vaporizarea la presiune constanta :

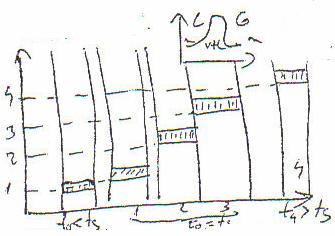

Fie un cilindru care contine 1 Kg de lichid la o temperatura asupra caruia se exercita o presiune constanta prin intermediul unui piston .

Prin incalzire temperature lichidului creste :

1).

2).

3).

4).

Umiditatea :

Concentratia masica a vaporilor - titlul vaporilor:

Ciclul Carnot:

1-2=destindere adiabatica;

2-3=condensarea izobara de la in K;

3-4=comprimare adiabatica de la in

4-1=vaporizare izobara -izoterma in GA.

Motive pentru care ciclul Carnot nu este utilizabil:

limitarea introdusa de temperature inferioara a ciclului care trebuie sa fie mai mare decat temperatura mediului ambient ;

cu cresterea ecartului de temperature creste ponderea ireversibilitatilor ;

compresorul are un randament intern scazut .

Ciclul Rankine :

1-2=destindere adiabatica ;

2-3=condensare izobara si izoterma ;

3-4=ridicarea presiunii de la process isotropic ;

4-5=incalzirea apei pana la temperature de saturatie ;

5-1=vaporizare izoterma.

Ciclul Rankine cu supraincalzire:

1-2=destindere izotropica [T];

2-3=condensare izobara [K];

3-4=ridicarea presiunii de la

4-5=incalzire pana la

5-6=vaporizare ;

6-1=supraincalzire cu incalzitor .
