AUTOMAT PROGRAMABIL MODULAR CBM 500

AUTOMAT PROGRAMABIL MODULAR CBM 500

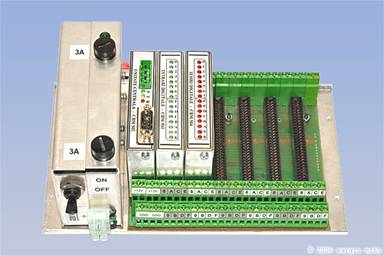

Automatul programabil modular face parte din familia de produse CBM 500, pentru a caror programare se foloseste limbajul cu acelasi nume. Automatul se compune dintr-o placa de baza, sursa si diferite module electronice: unitatea centrala, module de intrari digitale, module de iesiri digitale, intrari analogice, numarator-turometru.

Placa de baza - CBM 500

Constituie suportul mecanic pentru intreaga structura. Este prevazuta in functie de resursele necesare cu pana la 17 conectori cu 31 perechi de pini, care formeaza un bus paralel, in care se conecteaza unitatea centrala si modulele I/O.

Sursa de alimentare - CBM 501

Este fixata pe placa de baza si se conecteaza direct la tensiunea de 220 Vca. Furnizeaza la iesire doua tensiuni continue, de 9 V si de 12 V, cu care se alimenteaza unitatea centrala si celelalte module.

Unitatea centrala - CBM 502

Este echipata cu un procesor uPSD3233 cu cuart de 18.432 Mhz, cu ceas de timp real si cu doua porturi seriale independente: RS232 si RS485. Portul RS232 serveste la conectarea la un PC sau la un alt automat, in relatia master-master, iar portul RS485 se foloseste pentru conectarea intre diverse automate in relatia master-slave. Viteza de transmisie pe RS232 este 19200bps. Procesorul dispune de 8k memorie RAM si 160k memorie nevolatila, din care 128k pentru interpretorul de comenzi si 32k pentru program aplicatie. Un ceas de timp real asigura controlul timpului si o zona de memorie RAM pe baterie.

Intrari digitale - CBM503

Contine 16 intrari semnalizate fiecare cu LED verde, la care se pot lega contacte (sau echivalentul lor electronic) ce se inchid la masa. Din punct de vedere logic:

un contact inchis este echivalent cu "1" (LED aprins)

un contact deschis este echivalent cu "0" (LED stins)

Iesiri digitale - CBM 504

Un modul contine 16 iesiri pe tranzistori "open colector" care suporta un curent maxim de 0,5A. Fiecare iesire este semnalizata cu un LED rosu. Din punct de vedere logic:

un tranzistor in conductie la masa este echivalent cu "1" (LED aprins)

un tranzistor blocat este echivalent cu "0"  (LED stins)

Intrari analogice (Convertor analog-digital) - CBM 505

Modulul este destinat preluarii de semnale analogice (tensiuni) si are:

sase intrari analogice

o iesire pseudo-analogica (PWM)

cinci iesiri open colector max. 500 mA

Acest modul poate fi folosit pentru achizitii de date, control temperaturi, tensiuni sau alte marimi analogice.

Numarator-turometru - CBM 506

Poate functiona ca numarator cu incrementare, decrementare, sau ca turometru. De asemenea, genereaza doua semnale pseudoanalogice (PWM) cu frecventa si factor de umplere programabile.

Bloc de relee intermediare - CBM 507

Este un modul special care nu se monteaza in conectorul cu 2x31 pini, conectarea la automatul programabil facandu-se prin fire si suruburi. Contine 8 relee care pot fi folosite independent sau grupate cate 4 (releele 0.3 si 4.7 au cate un contact comun) cu contacte normal deschise de cate 5 A. Fiecare releu actionat este semnalizat cu un LED aprins.
