Filtru inductiv
Actiunea de filtrare se bazeaza pe
proprietatea bobinei , inseriata cu
sarcina, de a se opune variatiilor rapide ale curentului. Influenta bobinei
consta in diminuarea amplitudinii impulsurilor de curent si in extinderea
intervalului de timp in care curentul circula prin sarcina. Schema de principiu
a unui redresor in punte, cu filtru inductiv, este data in fig. 2.5.18.
Tensiunea de iesire nu se anuleaza nici un moment (fig. 2.5.19).

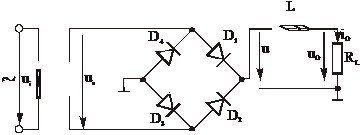

Fig. 2.5.18. Schema de principiu a redresorului in punte, cu filtru inductiv
Fig. 2.5.19. Forma de unda a tensiunii de iesire
In ipoteza unui redresor cu rezistenta neglijabila de iesire (), tensiunea aplicata circuitului serie este de forma
(2.5.67)
Din (2.5.67), se observa ca amplitudinile termenilor ce compun ondulatia tensiunii de iesire descresc rapid, odata cu cresterea reactantei bobinei cu frecventa. Pe baza acestei observatii, tensiunea poate fi aproximata doar prin suma primilor doi termeni,
(2.5.68)
fara ca eroarea comisa sa devina importanta. Folosind (2.5.68), se obtine circuitul echivalent al redresorului cu filtru inductiv din fig. 2.5.20. Curentul in acest circuit este
(2.5.69)
cu , iar tensiunea de
iesire va fi
(2.5.70)
Fig. 2.5.20. Circuitul echivalent al redresorului in punte, cu filtru inductiv
Pentru factorul de ondulatie, se obtine relatia de calcul
. (2.5.71)
Atunci cand bobina are o inductivitate mare, astfel ca , relatia (2.5.71) se reduce la
(2.5.72)
Din relatiile (2.5.71) si (2.5.72), rezulta ca factorul de ondulatie va fi cu atat mai mic, cu cat inductivitatea bobinei va fi mai mare si rezistenta de sarcina va fi mai mica. Filtrul inductiv este eficient la curenti de iesire cu intensitati mari.
