Functionarea in sarcina a transformatorului electric monofazat

Functionarea in sarcina a transformatorului electric monofazat

I Chestiuni de studiat

_a)         se va ridica caracteristica externa U₂=f(I₂) pentru U₁=U_1n cos =1 si carateristica in unitati relative u % =f(b) si u %= U_1n / U_2n *100 ; b=I₂/I_2n

b)      se va ridica carateristica randamentului : h=f(b) u₁=U_1n si cos

c)      cu ajutorul datelor de la incercarea in gol si in scurtcircuit (parametrii schemei echivalente) se vor predetermina caracteristicile de functionare pentru aceleasi situatii h=f(b

II Schema electrica de montaj:

Date nominale

S_n=1000VA

U_1n=220V U_2n=120V S_n=U_1n*I_1n=>I_n=S_n/U_1n=4,54 A

S_n=U_2n*I_2n=> I_2n=S_n/U_2n = 8,33A

U_scn% = 9 % => u_sca=4 % si u_scr % = 7,8 %

Aparate folosite:

A₁ ampermetru pe scara de 5V ; clasa de precizie 0,5 %

A₂ ampermetru pe scara de 10V ; clasa de precizie 0,5 %

V₁ voltmetru 130V- W; clasa de precizie 0,5 %

W wattmetru c_w=100w /div

Formule de calcul:

Caderea de tensiune:

DU₂=U₂₀-U₂  DU=(U₂₀-U₂)/U₂₀*100

P₂=U₂I₂cos

DU% = b (U_sca*cos +U_scrsin b /200(U_sca sin -U_scr   sin

h=P₂/P₁

P₁=P₂+aP ; aP=P_Fe+P_j ; P_j - pierderi in scurtcircuit

b=I₂/I_2n

pentru U₁₀=U_1n si P_on=P_Fe­

b_m=incercarea la care randamentul este maxim

U₂= (100-DU%)*U₂₀ / 100

I₂= bI_2n

Tabel de date si rezultate:

Exemplu de calcul

Pentru I₁=4,8A =>P₁=98*12 = 1176W => P₂=112*8=896W

h=P₂/P₁=896/1176*100=0,76*100=76%=> b=I₂/I_2n=8 / 8,3=0,96

DU% = (118-112)/118*100=5%

Tabel de date si rezultate pentru cos inductiv

Exemplu de calcul:

sin =cos

pentru b=0,2 => I₂ = bI_2n=0,2*8,3=1,66

DU% = 0,7b (u_sca+u_scr) =0,7*0,2*12,3=115.96

DU₂=U₂₀-U₂=118-115,96=2,04

P_Fe=50 si P_jn=45

pentru 1,05 avem randament maxim

Tabel de date si rezultate pentru cos capacitiv

Exemplu de calcul

DU % =0,7 * (-3,3)*b b =>pentru b=0,2 =>DU=-0,462

U₂=(100 - (-0,462))*118/100=> U₂=118,54=> I₂ si h sunt la fel ca la cos =0,7 inductiv

Tabel de date si rezultate:

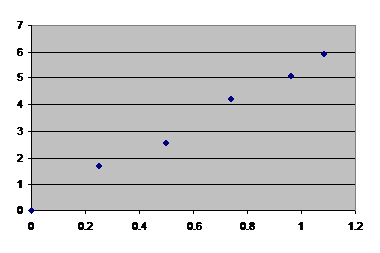

DU% = 4,5 b

pentru b=0,2 => DU%=45*0,2 => DU%=0,9 %

U₂=(100-0,9)*118/100=> U₂=117.93 V

I₂ si h raman la fel ca la cos =0,7 inductiv
