MǍSURAREA PUTERII SI ENERGIEI IN CIRCUITE TRIFAZATE C.C.N.

Mǎsurarea puterii si energiei in circuite trifazate c.c.n.

TEOREMA LUI BLONDEL

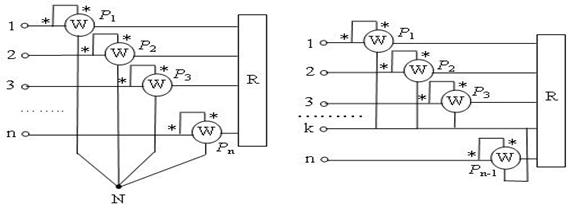

Puterea totala intr-un circuit cu n faze poate fi masurata cu ajutorul a n watmetre conectate astfel incat bobinele de curent sa fie parcurse de curentii de linie iar bobinele de tensiune sa fie conectate intre conductoarele respective si un punct N de potential oarecare.

TEOREMA LUI BLONDEL

Potentialul punctului de referintǎ N este arbitrar, de aceea se poate alege chiar pe una dintre fazele circuitului, de exemplu pe faza k, numitǎ fazǎ de referintǎ. Se gǎseste astfel, schema de mǎsurare a puterii active cu n - 1 wattmetre.

Metodele celor n si n - 1 aparate sunt valabile indiferent de gradul de nesimetrie al tensiunilor de alimentare ale circuitului si indiferent de gradul de dezechilibru al curentilor de linie.

Observatii

n      Puterea este independenta (nu depinde) de punctul N;

n      Puterea nu depinde de tipul sarcinii;

n      Indicatia wattmetrelor monofazate nu are semnificatie fizica.

Mǎsurarea puterii active circuite trifazate c.c.n.

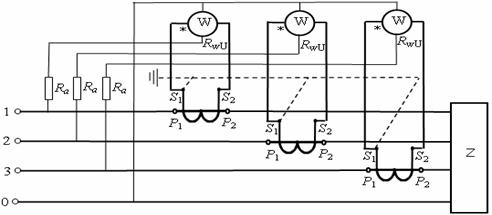

Mǎsurarea puterii trifazate c.c.n. cu trafo de curent si rezistente aditionale

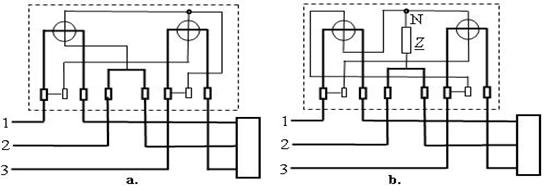

Schema contorului de energie reactivǎ cu conductor de nul:

a - cu defazaj intern β = 60o; b - cu defazaj intern β = 90o

Mǎsurarea cu 3 wattmetre a puterii reactive c.c.n

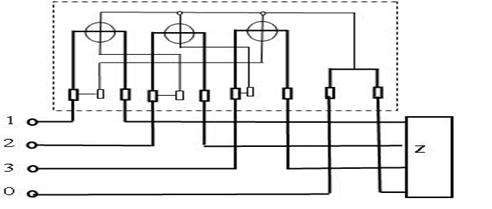

Schema unui contor de energie reactivǎ pentru sisteme trifazate c.c.n., avand defazajul intern β = 60o.
