Regimul de redresor al invertoarelor

Regimul de redresor al invertoarelor

Se considera bratul de invertor din fig. 37, unde se presupune ca schema contine si o t.e.m. sinusoidala e(t), (cazul unei masini de c.a.).

Puterea activa pe sarcina este:

(113)

fiind pozitiva, ceea ce indica un transfer de putere de la invertor la sarcina.

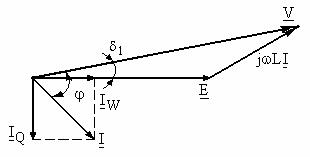

Se poate imagina si situatia din fig. 39, cand defazajul . In acest caz, puterea activa, data tot de relatia (113) este negativa, ceea ce inseamna ca are loc o circulatie de putere de la sarcina spre sursa de alimentare prin intermediul convertorului. Evident, curentul i(t) inverseaza de semn, el trecand prin diodele antiparalel cu comutatoarele statice, ajungand la sursa de c.c., . Rezulta asadar un regim in care curentul alternativ produs de sursa e(t) este transformat de convertor in c.c., deci functioneaza in regim de redresor.

Evident, trecerea din regim de invertor in regim de redresor se realizeaza prin impunerea tensiunii de iesire a convertorului v(t):

prin faza initiala d, de exemplu d , pentru regim de invertor, d pentru regim de redresor, fig. 38 si 39;

prin marirea tensiunii v(t) prin care se poate regla si curentul de functionare dupa:

  (114)

Reglarea independenta a fazei, marimii si frecventei, este cel mai usor de realizat prin comanda PWM, trecerea functionarii dintr-un cadran in altul, fig. 40, realizandu-se continuu si fara comutari externe.

din comutatorul static CS_F si rezistenta de franare R_F . Comanda acestuia se realizeaza printr-un regulator de tensiune care, la atingerea unei tensiuni , fiind ales convenabil, genereaza intrarea in conductie a CS_F si disiparea energiei pe R_F. Trecerea in stare blocata a CS_F se realizeaza la atingerea tensiunii . O schema similara se utilizeaza la convertoarele c.c.-c.c. de patru cadrane si tot pentru regimurile de franare.

La puteri mari, energia de franare se recupereaza in retea, alimentarea invertorului facandu-se de la un redresor comandat c.a.-c.c., de patru cadrane. In acest caz partea de comanda este deosebit de complicata, intrucat presupune atat conducerea invertorului cat si a redresorului comandat, cele doua convertoare functionand dependent. Ca urmare a dezvoltarii tehnicilor de comanda PWM, in ultima perioada se realizeaza asa-numitele redresoare PWM, care sunt de fapt scheme de invertoare, la care insa regimul principal de functionare este cel de redresor comandat. Desi comanda este mai elaborata decat la un redresor comandat de retea, se prefera utilizarea redresoarelor PWM ca urmare a reducerii considerabile a filtrului pe partea de c.c.
