Instalatia de protectie prin relee este formata din totalitatea aparatelor si dispozitivelor destinate sa asigure deconectarea automata a instalatiei in cazul aparitiei regimului anormal de functionare sau de avarie (defect), periculos pentru instalatia electrica. In cazul regimurilor anormale care nu prezinta pericol imediat, protectia semnalizeaza numai aparitia regimului anormal.
Deconectarea instalatie electrice se efectueaza de catre intrerupatoare, care primesc comanda de declansare de la instalatia de protectie. Se realizeaza separarea partii cu defect de restul instalatiei pentru:
-limitarea dezvoltarii defectului, ce se poate transforma intr-o avarie la nivelul sistemului:
-preintampinarea distrugerii instalatiei in care a aparut defectul:
-restabilirea regimului normal de functionare, asigurand continuitatea in alimentarea cu energie electrica a consumatorilor.

1. Relee de protectie
Parametrii releelor de protectie caracterizeaza releele indiferent de tipul lor constructiv si se dau in cataloagele (prospectele) firmelor constructoare. Principalii parametri sunt: curentul nominal, tensiunea nominala, valoarea de actionare (pornire), valoarea de revenire, factorul de revenire, timpul propriu de actionare, puterea consumata, puterea comandata de contactele releului, numarul si pozitia normala (inchis, deschis) a contactelor, stabilitatea termica si dinamica.
Clasificarea releelor se face dupa mai multe criterii:
a. dupa modul de conectare: primare, secundare (montaj indirect);
b. dupa modul de actionare: cu actionarea directa sau indirecta (prin intermediul altor relee sau dispozitive);
c. dupa principiul de constructie si functionare: electromagnetice de inductie, magnetoelectrice, electrodinamice, termice, electronice cu componente discrete sau cu microprocesoare;
d. dupa caracteristica de timp: dependenta sau independenta;

e. dupa forma caracteristicii de lucru: cerc, elipsa, histerezis, semiplan etc.

2. Relee termice

Releele termice sunt elemente serie de circuit care asigura protectia instalatiilor electrice impotriva efectelor pe care le pot produce suprasarcinile de durata ale motoarelor electrice. Se folosesc relee termice tip TSA cu lamele bimetalice in montaj direct pana la si relee tip TSAW, in montaj indirect cu transformatoare de curent trifazate. Functionarea corecta a protectiei este influentata de diferentele care exista intre constantele de timp la incalzire ale motoarelor electrice protejate si ale releului de protectie, pentru durate diferite ale suprasarcinii.
Pentru comanda si protectia motoarelor electrice de c.a sunt folosite contactoarele cu relee termice denumite si demaroare magnetice. In cazul folosirii unor asemenea contactoare este necesar sa se asigure in protectia cu sigurante fuzibile sau intreruptoare automate de linie.

Protectia contra suprasarcinilor prin relee termice se bazeaza pe principiul imaginii termice. Releele termice cu bimetal sunt relee maximale de curent, inzestrate cu un element de control a carui temperatura vireaza in sensul variatiei curentului si cu un dispozitiv care produce declansarea contactorului cand aceasta temperatura depaseste o limita prestabila. O lamela bimetalica are proprietatea de a se incovoia puternic la incalzire, prezentand la capat o sageata de 70 de ori mai mare decat dilatarea la aceeasi temperatura a unei lamele similare din material cu coeficient mare de dilatare.

Din punct de vedere al modului de incalzire deosebim:

incalzire directa - cand curentul trece chiar prin lamela bimetalica;

incalzire indirecta - care este de doua feluri cu infasurare si prin radiatie;

incalzire mixta - in care curentul trece atat prin elementul bimetalic cat si printr-o rezistenta incalzitoare.

Tipurile de incalzire sunt prezentate in fig. 5.

Fig . Tipurile de incalzire a bimetalelor

Pentru a evita necesitatea revizuirii continue a reglajelor releelor in exploatare, releele termice moderne se construiesc cu o lamela compensatoare, care are rolul de a elimina influenta temperaturii ambiante.

Intretinerea si repararea relelor releele sunt caracterizate printr-o intretinere simpla si reparare relativ usor de executat, facandu-se prin inlocuirea bimetalului acestora, schimbarea elementului de inacalzit,stergerea contactelor de la bornele bimetalului cu o pila fina, ca si verificarea mecanismului de actionare.

RELEE

Releu termic siemens Releu termic TSA

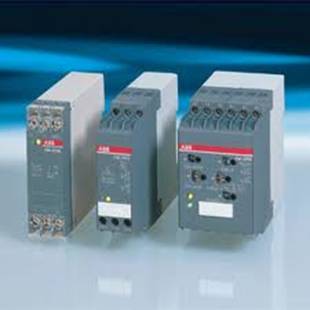

Relee electronice
