Rezolvarea circuitelor simple de curent alternativ

Rezolvarea circuitelor simple de curent alternativ


Rezolvarea circuitelor simple de curent alternativ

Circuit pur rezistiv

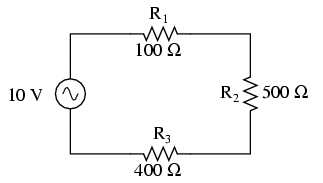

Rezolvarea circuitelor de curent alternativ se poate dovedi extrem de complexa in unele cazuri datorita comportamentului condensatoarelor si a bobinelor in acest caz. Totusi, in cazul circuitelor simple, constand dintr-o sursa de curent alternativ si unul sau mai multi rezistori, putem aplica aceleasi reguli ca si in cazul curentului continuu fara alte complicatii.

Formulele pentru rezolvarea circuitului de mai sus arata astfel:

Rezistentele serie se aduna, cele in paralel se diminueaza, iar legea lui Ohm, legea lui Kirchhoff pentru tensiune si legea lui Kirchhoff pentru curent sunt si ele valabile. De fapt, dupa cum vom vedea, aceste regului sunt tot timpul valabile, doar ca trebuie sa folosim forme matematice mai avansate pentru exprimarea tensiuni, curentului si a opozitiei fata de acesta. Pentru ca acesta este insa un circuit pur rezistiv, complexitatile circuitelor de curent alternativ nu afecteaza rezolvarea lui.



Introduse intr-un tabel, valorile de mai sus arata astfel:

Marime

R1

R2

R3

Total

Unitate

E

1

5

4

10

V

I

10m

10m

10m

10m

A

R

100

500

400

1k

Ω

Observatie

Un singur lucru foarte important trebuie tinut minte: toate marimile folosite in curent alternativ trebuiesc exprimate folosind aceeasi termeni (valori de varf, varf la varf, medii sau efective). Daca tensiunea sursei este data ca valoare de varf, atunci toti curentii si tensiunile calculate vor fi exprimate ca si valori de varf. Acelasi lucru este valabil si in cazul celorlalte tipuri de valori. Exceptand cazurile speciale ce vor fi descrise explicit, toate valorile tensiunilor si curentilor din circuite se vor considera a fi valorile efective ale formelor de unda alternative si nu cele de varf, varf la varf sau medii.
