Stabilizatorul integrat βA 723
Definitie: Stabilizatorul integrat este un circuit electronic care mentine constanta tensiunea de iesire, intre anumite limite de variatie a tensiunii de intrare, a sarcinii si a temperaturii ambiante, acesta operand pe principiul reactiei.
a. Configuratia terminalelor, schema bloc
a b
Fig. 3.1 a. Configuratie terminale - CI βA 723; b. Aspect fizic
b. Marimi fizice caracteristice
Tensiunea minima de alimentare Vmin
Factorul de stabilizare S = ΔVi / ΔVO
Curentul maxim de de iesire IOmax
c. Functionare
Majoritatea stabilizatoarelor de tensiune continua monolitice se construiesc pe principiul unor scheme de reglare automata serie
Se poate studia functionarea lui ca stabilizator de tensiune in urmatoarele situatii:
- stabilizator cu VO < VREF
- stabilizator cu VO > VREF
Curentul de iesire IO poate fi reglat prin intermediul terminalelor CL si CS.
Prin conectarea unui condensator de capacitate C = 0,1 - 10 nF la terminalul COMP se realizeaza compensarea in frecventa a amplificatorului de eroare din structura lui
Pentru studierea functionarii lui, circuitul de conectare la sursa de tensiune si la rezistenta de sarcina necesita si alte componente: rezistoare, condensatoare.
d. Performante
Folosind un numar mic de componente externe, acest stabilizator poate asigura stabilizare foarte buna de 0,1 %, pentru tensiuni de iesire VO = 0 - 40 V si curenti la 10 A.
Se poate utiliza si ca element de control in circuite de stabilizare cu performante superioare.
Competente
Identifica componente electronice
Analizeaza montaje cu componente electronice analogice
Obiective:
La sfarsitul acestei activitati vei fi capabil:
sa identifici notatiile marimilor fizice specifice stabilizatorului integrat A 723
sa precizezi marimile fizice specifice stabilizatorului integrat A 723
Tipul activitatii: Invatarea prin categorisire | ||
Sugestii elevii se pot organiza in grupe mici (2 - 3 elevi) sau pot lucra individual | ||
timp de lucru recomandat 20 minute |
Obiectivul: Dupa aceasta activitate veti fi capabili sa corelati configuratia terminalelor specifice stabilizatorului integrat A 723
Enunt
In figura 1. se reprezinta configuratia terminalelor specifice stabilizatorului integrat A 723
Pornind de la figura 1, realizati asocierile corecte dintre numarul notatiilor din coloana A si semnificatiile acestora din coloana B.
Configuratie terminale |
|
A |
B |
Numar |
Notatie |
a. 1 |
CS |
b. 2 |
COMP |
c. |
NC |
d. 4 |
VREF |
e. |
CL |
f. |
6. V0 |
g. |
7. INV |
h. |
8. NEINV |
i. |
9. VC |
j. |
VZ |
m. |
Vs+ |
n. |
CP |
Vs- |
Evaluare 2p- pentru fiecare asociere corecta Daca ati plasat corect 7 elemente, puteti trece la urmatoarea activitate, in caz contrar consultati fisa de documentare 3.1 si refaceti activitatea. |
Competente
Identifica componente electronice
Analizeaza montaje cu componente electronice analogice
Obiective:
La sfarsitul acestei activitati vei fi capabil:
- sa precizezi marimile fizice caracteristice stabilizatorului integrat A 723
- sa descrii functionarea stabilizatorului integrat A 723
- sa precizezi performantele stabilizatorului integrat A 723
|
Tipul activitatii: Harta paianjen | |
Sugestii elevii se pot organiza in grupe mici ( 2-3 elevi) sau pot lucra individual | ||
timp de lucru recomandat: 20 minute |
Obiectivul: Aceasta activitate va va ajuta sa aprofundati si sa sintetizati informatiile referitoare la stabilizatorul integrat A 723

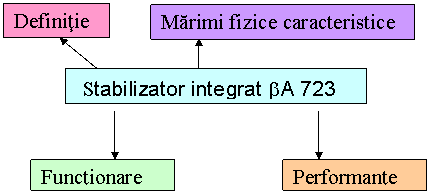

Enunt : Folosind surse diferite ( internet, manual, reviste de specialitate, fisa de documentare 3.1, etc.) obtineti informatii despre stabilizatorul integrat A 723 si organizati-le dupa modelul urmator:
Evaluare Punctajul se acorda in functie de numarul de informatii importante furnizate. Daca ati obtinut suficiente informatii, puteti trece la urmatoarea activitate, in caz contrar, consultati fisa de documentare 3.1 si refaceti activitatea. |
