AL - II - LEA PRINCIPIU AL HIDRAULICII - RATA DE CURGERE DETERMINA VITEZA

AL - II - LEA PRINCIPIU AL HIDRAULICII   - RATA DE CURGERE DETERMINA VITEZA

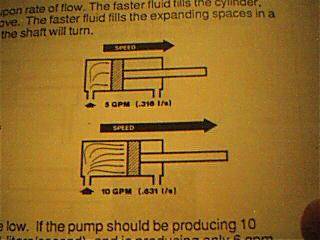

Viteza servomotorului de actionare este in stransa legatura cu rata de curgere.Fluidul va umple rapid cilindrul iar pistonul se va misca si el rapid.Fluidul umple rapid spatiile extensibile dintr-un motor hidraulic si arborele se va retrage rapid.

Care sunt posibilele cauze ale vitezei scazute a servomotorului de actionare ? Orice lucru care reduce rata de curgere inauntrul sau in afara cilindrului.De ex.:

Curgerea la iesirea din pompa poate fi scazuta .Daca pompa va trebui sa produca 0,631 l/s si ea produce doar 0,379 l/s , viteza servomotorului de actionare va fi scazuta.In acest caz , viteza servomotorului de actionare va fi afectata in ambele directii.

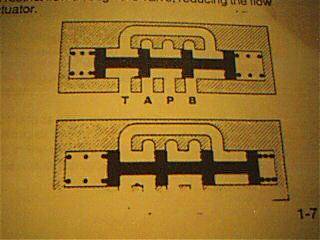

Bobina supapei de control directional nu poate fi comutata tot timpul.Comutarea incompleta va restrictiona curgerea prin supapa , reducand rata de curgere livrata de servomotorul de actionare.

Se noteaza in acest caz ca viteza poate fi afectata doar intr-o singura directie.Daca supapa se comuta total in alta directie , viteza cilindrului va fi normala in alta directie.
