Alegerea ordinii de aprindere

Alegerea ordinii de aprindere

Decalajul dintre manivele va fi: . Sunt posibile mai multe scheme de arbore cotit dintre care nu pot fi retinute decat doua, respectiv cele care prezinta plan central de simetrie (fig. 12.3). Aceste solutii sunt identice din punct de vedere dinamic, pentru ca, rotind arborele b in sens invers de rotatie al arborelui a, se obtine aceeasi succesiune de manivele in faza (1;6 - 2;5 - 3;4). Se spune ca cele doua solutii de arbore sunt simetrice; ele pot fi socotite ca fiind una imaginea in oglinda a celeilalte, de aceea se numesc solutii simetrice in oglinda.

Dintre cele doua solutii se alege una singura, pentru care se stabilesc toate ordinile de aprindere posibile dintre care se alege cea optima.

Pentru stabilire ordini de aprindere se procedeaza astfel: se considera manivela cilindrului 1 in p.m.i. cand se accepta conventional declansarea arderii. Se considera ca arborelui cotit i se imprima o miscare de rotatie in sensul acelor de ceasornic cusi ajung in p.m.i. manivelele 2 si 5, ambele variante de aprindere fiind posibile, se va alege pentru inceput una dintre ele. Se roteste arborele cu inca si ajung in p.m.i. manivelele 3 si 4, ambele variante de aprindere fiind posibile, se va alege pentru inceput una dintre ele. Se mai roteste arborele cu inca si ajunge in p.m.i. manivelele 1 si 6. De data aceasta nu exista decat o singura posibilitate. Daca la prima rotatie s-a produs scanteia la cilindrul 1 acum sa va aprinde la cilindrul 6. Se mai roteste arborele cu inca , ajungand in p.m.i. manivelele 2 si 5, daca la prima rotatie s-a produs scanteia la cilindrul 2 acum sa va aprinde la cilindrul 5. Se mai roteste arborele cu inca , ajungand in p.m.i. manivelele 3 si 4, daca la prima rotatie s-a produs scanteia la cilindrul 3 acum sa va aprinde la cilindrul 4. Procedand astfel, au fost descoperite patru ordini posibile de aprindere. Pentru alegerea ordinii de aprindere se va tine seama de urmatoarele criterii:

incarcarea arborelui cotit sa fie minima;

sa se reduca pericolul de rezonanta la vibratiile de torsiune;

sa se sporeasca gradul de umplere al cilindrilor;

sa se reduca trepidatiile motorului sub actiunea momentului de rasturnare.

Dintre toate aceste criterii cel mai important este primul, de care se va tine seama in alegerea ordinii de aprindere optima. Aceste criteriu spune ca nu trebuie sa existe aprinderi succesive in doi cilindrii alaturati. Se vor analiza toate rodinile posibile de aprindere numarand posibilitatile de aprindere succesiva in doi cilindrii alaturati, notand numarul prescurtat cu , alegand in final acea ordine de lucru a cilindrilor care are numarul cel mai mic.

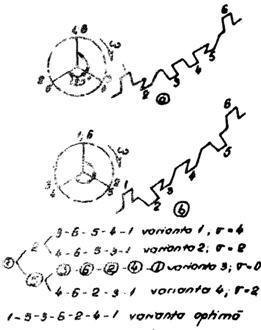

Se alege ordinea de aprindere:  Figura 12.3

aceasta avand cea mia, mica incarcarea a arborelui cotit.
